聚合物改性沥青生产成套装置三维设计

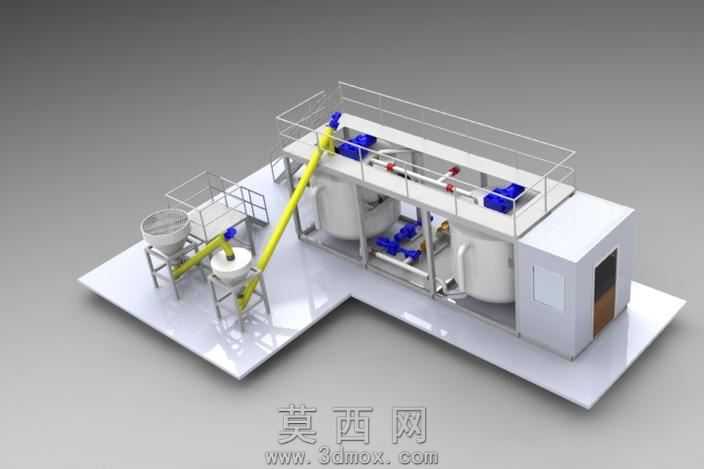

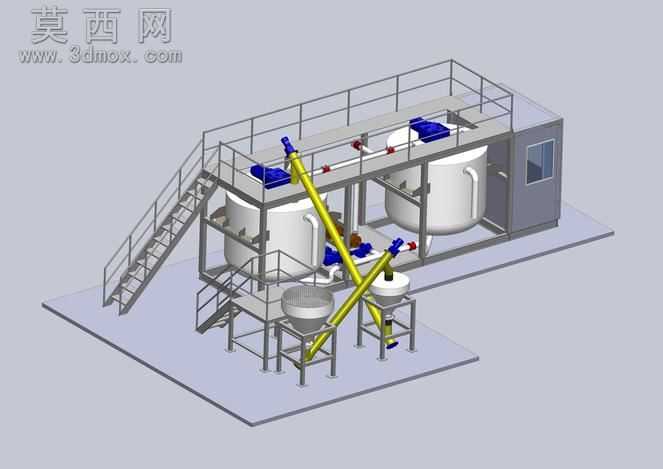

本套三维模型围绕聚合物改性沥青的连续化生产工艺完成全流程建模设计，在三维建模过程中严格遵循工业生产装置的实际布局逻辑，首先完成整体承载底座的基准建模，保证所有上层设备的安装定位精度符合工程设计规范。模型主体包含两组核心改性反应搅拌罐体，建模时还原了罐体顶部的驱动搅拌机构、侧边的物料进出接口、罐体外部的支撑加固结构，同时搭配了带安全护栏的双层操作平台，平台的踏步楼梯、防滑台面、护栏高度均按照工业操作安全标准进行等比例建模还原。装置中的物料输送系统采用斜向管路设计，建模时精准还原了管路的走向、连接法兰、支撑固定结构，同时搭配了下方的原料计量投料装置，还原了料斗、支撑机架、投料接口的完整结构，在操作平台侧方还设计了集成式电控操作舱室，建模时还原了舱室的窗体、舱门、内部预留的电控安装空间。材质渲染阶段，针对不同部件匹配对应工业材质：罐体采用哑光不锈钢材质表现工业设备的金属质感，操作平台与楼梯采用防滑碳钢材质搭配防锈漆面效果，输送管路采用醒目的工业黄色漆面材质区分物料输送路径，操作舱室采用工业彩钢板材质表现，底座采用混凝土质感的浅灰色材质区分承载基础，所有部件的材质均调整了合适的粗糙度、反光度参数，保证渲染效果贴近真实工业装置的视觉表现。结构设计上充分考虑了生产流程的合理性，从原料投料、管路输送、罐内搅拌改性到成品输出的路径流畅无干涉，操作平台的布局预留了足够的设备检修、人员操作空间，楼梯的通行宽度、护栏的防护范围均满足安全生产要求，各设备之间的连接位置均做了精准的对位设计，避免出现装配干涉问题。整体设计思路围绕改性沥青生产的实际工艺需求展开，既完整还原了成套生产装置的全部核心结构，也通过合理的布局规划保证装置的实用性与安全性，模型的各部件均做了独立的结构化建模，可支持后续的结构拆解、工艺模拟、工程演示等不同场景的使用需求。
