液压系统用铰接式连接脚架结构

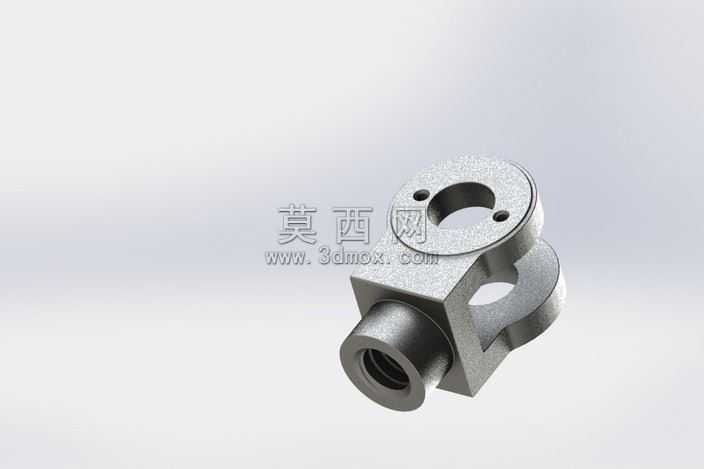

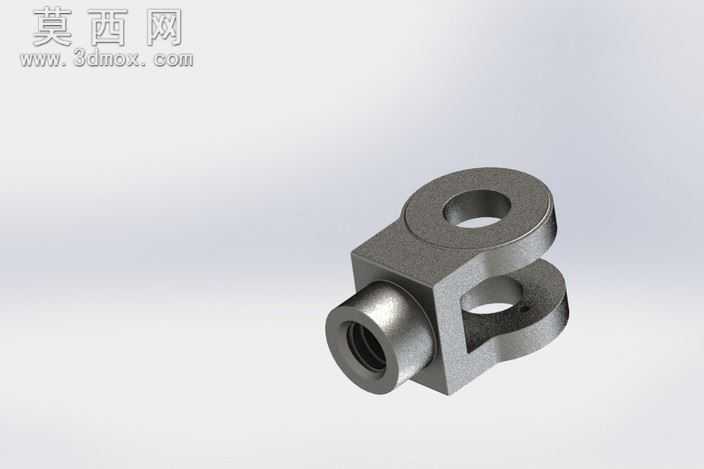

本脚架为液压系统配套的支撑连接构件，采用三维参数化建模方式完成整体结构设计，建模过程中以功能需求为核心导向，先完成主体基准面的搭建，依次绘制方形安装基体、上部带双安装孔的铰接法兰、侧部带内螺纹的液压接口三个核心结构的草图轮廓，通过拉伸、切除、倒角等特征操作完成实体构建，所有安装孔位、配合面的尺寸均按照液压元件通用安装标准设定，保证与对应液压栓、管路部件的装配适配性。渲染阶段采用金属哑光材质模拟实际铸钢加工后的零件质感，调整环境光与反射参数，清晰呈现零件的棱边倒角、孔位内壁、配合端面的细节结构，直观展示各部分的位置关系与结构形态。从结构设计来看，上部的圆形法兰设置两个对称的定位安装孔，用于与上方铰接部件实现销接或螺栓固定，可满足一定角度的转动调节需求；中部的方形基体作为主要承力结构，兼顾轻量化与结构强度，侧面开设的镂空槽用于避让铰接部件的转动行程，避免运动过程中出现结构干涉；侧部伸出的带内螺纹圆柱接口为液压油通路接口，内壁加工有标准管螺纹，可直接与液压管路实现密封连接，接口与方形基体的衔接处做了圆角过渡处理，降低应力集中风险，提升零件在承压工况下的结构可靠性。整体设计兼顾了支撑固定、铰接转动、油路连接三重功能，各结构的尺寸比例经过反复校核，既保证了安装操作的便捷性，也满足液压系统工作时的承压、抗扭强度要求，可直接用于小型液压工作站、液压工装的支撑部位装配使用。
