双端子200A塑壳断路器结构设计

　　在低压配电系统的终端回路设计中，大电流通断器件的选型与结构匹配一直是柜体布局、母排排布阶段需要重点核对的环节，这款双端子200A规格的断路器，主要面向单相220V电压等级的配电回路，可承载200A额定工作电流，常见于民用入户总进线、小型工商业配电分支回路、大功率单相设备的前端通断与保护场景，比如大容量充电桩进线侧、商用中央空调单相供电回路、小型加工场所的总电源开关位置，承担回路过载、短路故障时的快速分断功能，避免故障电流扩大引发线路过热、电气火灾等安全隐患。

　　从实际使用的角度出发，这类单极大电流断路器的结构设计首先要兼顾接线可靠性与操作便利性，模型还原的双端子结构，上下两个接线端均采用压线框式接线结构，适配截面积不超过70平方毫米的铜芯导线或铜排连接，接线腔的深度与开口尺寸经过匹配设计，既可以容纳多股软线压接冷压端子后的插入需求，也能满足硬铜排直接搭接的安装要求，压线螺钉的位置预留了标准电动螺丝刀、套筒扳手的操作空间，实际柜内安装时不需要额外倾斜工具即可完成接线紧固，能有效降低现场施工的操作难度。

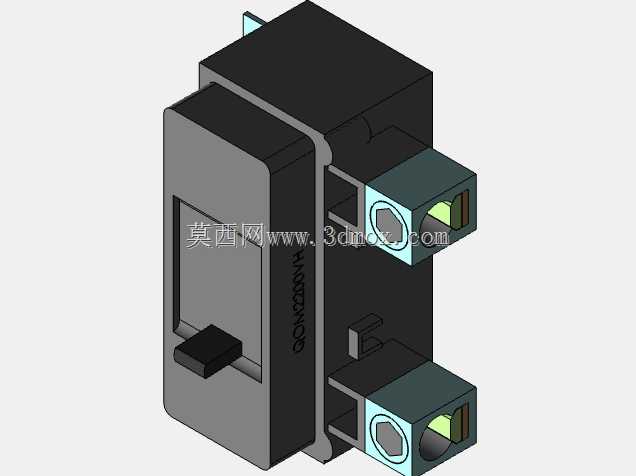

　　建模过程中优先还原了产品的实际安装边界，整体外形采用单极模数化设计思路，宽度对应标准DIN导轨安装的单极大电流单元尺寸，壳体侧面预留了与相邻断路器拼接的卡扣结构，背部的导轨卡槽完全匹配行业通用的35mm标准DIN导轨安装尺寸，安装时只需要将器件对准导轨卡扣卡入即可完成固定，不需要额外打孔安装固定件，能适配市面上绝大多数标准PZ30照明箱、低压动力柜的安装梁尺寸。操作手柄的位置突出壳体表面12mm左右，手柄的操作行程、分合闸位置的标识凸台都做了等比例还原，实际操作时的扳动角度符合低压电器的人机操作要求，分闸状态下手柄处于下方位置，合闸状态处于上方位置，运维人员在柜外即可清晰判断回路通断状态。

　　结构细节上，壳体采用上下扣合的塑壳结构，侧面的散热槽位置、端子处的隔弧挡板结构都做了还原，两个接线端子之间的绝缘隔挡高度满足220V电压等级的电气间隙要求，避免大电流工况下接线端出现飞弧短路的风险。灭弧室对应的壳体凸起部分尺寸与实际产品一致，在做柜体布局干涉检查时，可以直接用该模型核对相邻器件之间的安全距离，不需要额外预留冗余空间。端子处的接线标识区域做了平整化处理，实际生产中可在该位置丝印进线、出线的极性标识，避免现场接线时出现进出线反接的问题。

　　从三维建模的工程实用性来看，该模型的装配层级按照实际产品的零件组成拆分，壳体、操作机构、接线端子、压线框、卡扣结构都为独立实体，在做配电柜体的母排设计时，可以直接提取接线端子的安装面坐标，快速生成连接铜排的三维模型，核对铜排弯曲半径、连接孔位是否与器件匹配，避免实际装配时出现铜排与断路器壳体干涉、接线孔位错位的问题。同时模型的外轮廓尺寸精度控制在0.1mm以内，在做柜内散热仿真时，可以直接导入模型作为发热元件参与仿真计算，核对柜内气流组织是否满足该断路器大电流工作时的散热需求，避免因器件排布过于紧密导致散热不畅、温升超标的问题。

　　在实际工程选型阶段，这类大电流单极断路器的安装空间核对往往容易被忽略，很多设计人员只核对器件的宽度尺寸，忽略了接线后导线或铜排的弯曲空间、操作手柄的活动空间，该模型完整还原了手柄扳动到最大角度时的外轮廓边界，以及接线端子接入最大规格导线后的外伸尺寸，在做三维布局时可以直接进行干涉检查，提前规避现场安装时出现的手柄无法操作、导线弯曲半径不足导致的接线应力过大等问题。此外壳体侧面的拼接卡扣结构还原，也方便设计人员在多极拼接使用时，快速拼装多台断路器组成多极保护回路，核对拼接后的整体宽度是否与柜内安装位的尺寸匹配。
