折叠臂式液压抓取作业机械臂三维设计

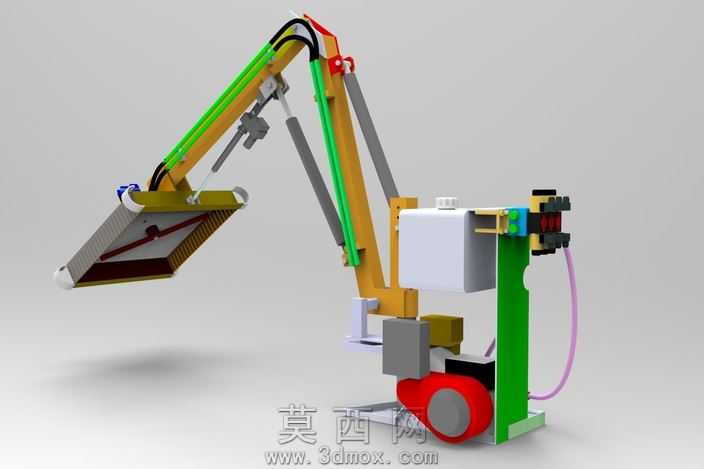

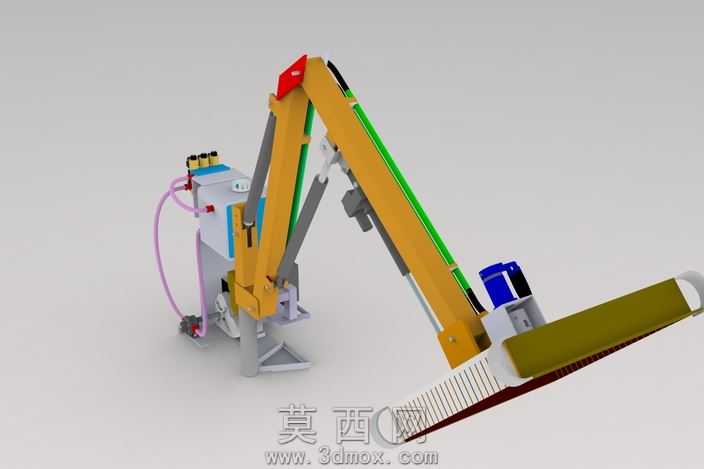

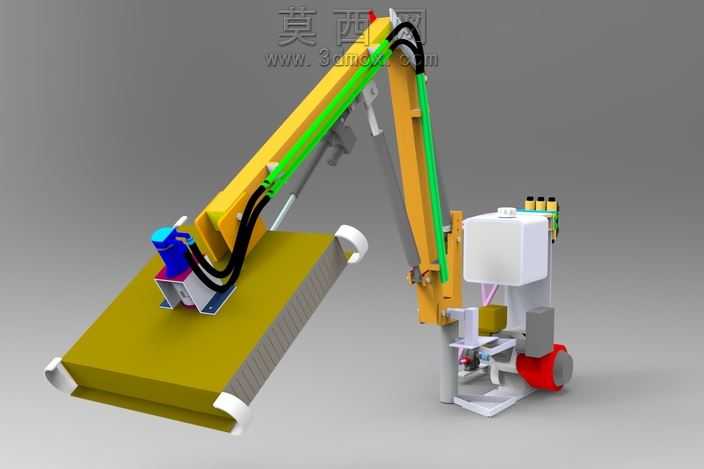

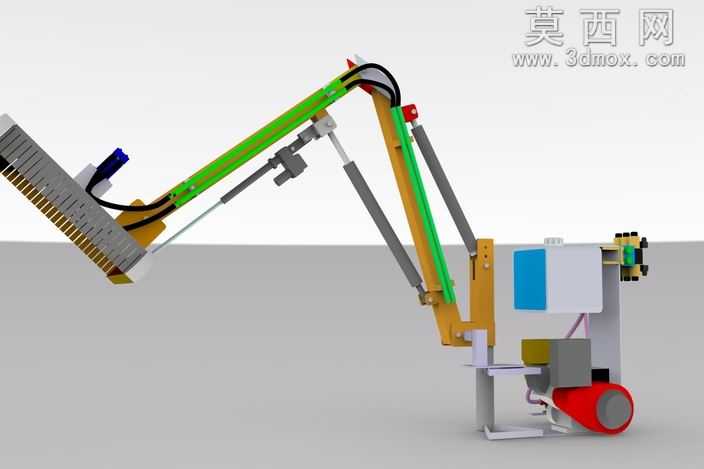

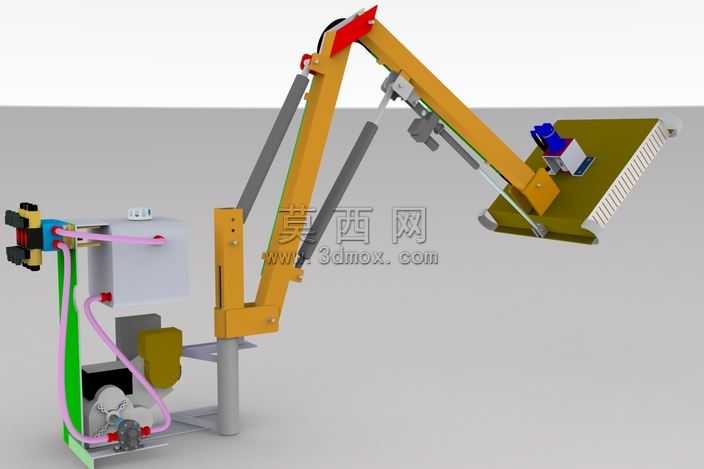

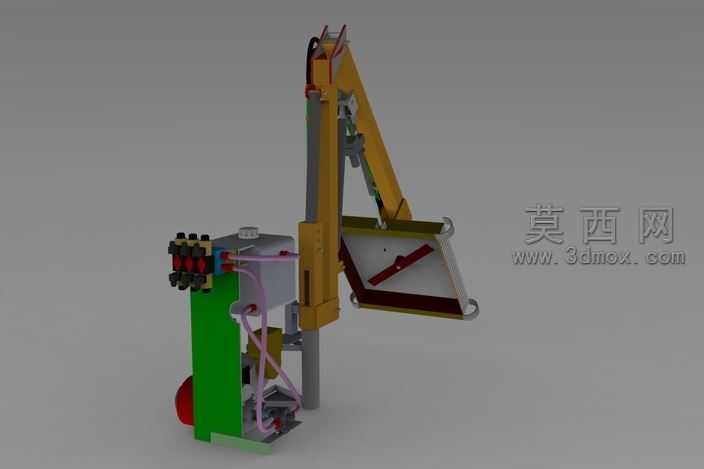

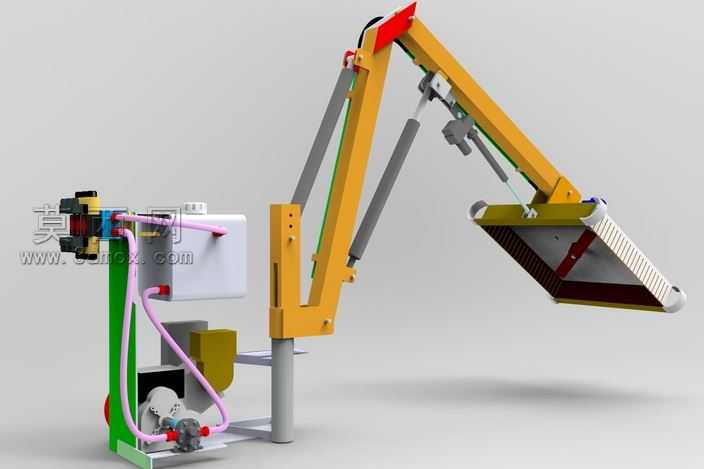

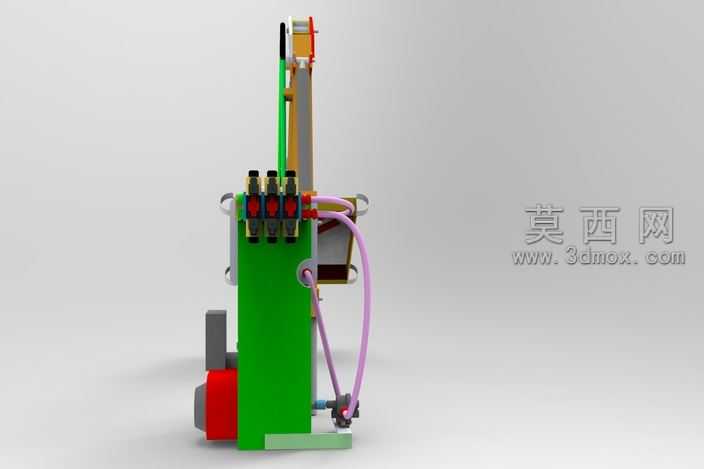

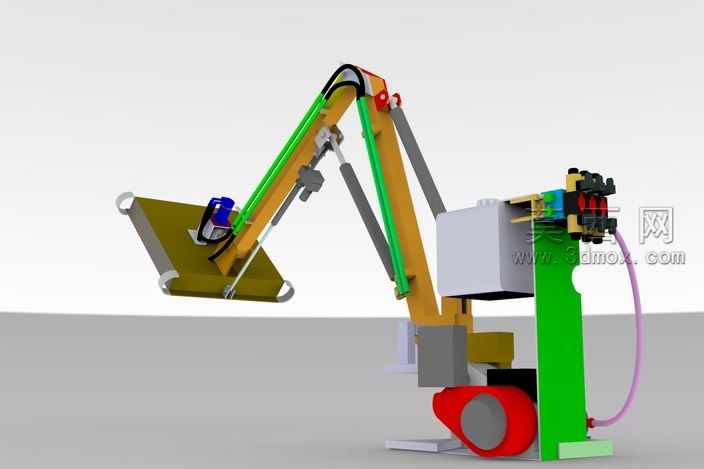

本作品为折叠臂式液压抓取作业机械臂的三维建模与动画渲染成果，建模阶段严格遵循机械结构设计逻辑，对机械臂的各个组成模块进行精细化还原。首先完成基座支撑单元的建模，还原了立式支撑立柱与底部安装基座的装配关系，对基座上集成的液压动力单元进行细节刻画，包括液压泵体、储液箱体、控制阀组的外形与安装位置，确保动力模块的布局符合液压系统的实际排布逻辑。随后进行多节折叠臂的结构建模，依次完成主臂、副臂的三维轮廓构建，还原臂体的折弯加强结构、铰接销轴的装配位、液压油缸的安装支座，每一处铰接位置都严格按照转动副的运动逻辑设置配合关系，保证臂体折叠、伸展动作的结构合理性。针对驱动臂体动作的液压油缸，建模时还原了缸筒、活塞杆、铰接端的细节结构，同时对连接各个油缸与动力单元的液压管路进行路径规划，还原软管的自然弯曲形态与管接头的连接细节，让液压系统的排布更具真实感。末端抓取执行器的建模重点还原了夹爪的齿形防滑结构、夹爪与臂端的铰接结构、驱动夹爪开合的内置油缸结构，确保夹爪开合动作的结构逻辑通顺。材质与渲染阶段，针对不同部件赋予匹配的物理材质：臂体结构件采用工程黄金属漆材质，还原工业机械常用的漆面质感，调整漆面的反光度与粗糙度参数，模拟户外作业设备的漆面质感；液压油缸缸筒采用镀铬金属材质，还原亮面金属的高反光特性，活塞杆采用抛光金属材质，突出光滑表面的反光效果；液压管路采用紫色橡胶软管材质，调整材质的漫反射颜色与粗糙度，模拟橡胶材质的半哑光质感；基座部分的结构件根据功能分别赋予绿色漆面、灰色金属、黑色塑料等对应材质，储液箱体采用白色哑光塑料材质，还原工程塑料的表面质感。渲染阶段采用影棚级柔光布光，设置主光源、补光源与轮廓光，弱化生硬阴影，突出机械臂各个部件的结构轮廓与材质细节，背景采用浅灰色纯色背景，让视觉焦点集中在机械臂本身。动画制作阶段，按照机械臂实际作业流程设置关键帧动画，依次演示基座小幅回转、主臂抬升、副臂伸展、末端夹爪开合的连贯动作，动画过程中严格遵循机械结构的运动限位，避免出现部件穿模、运动逻辑矛盾的问题，通过连贯的动作演示直观展现该液压抓取机械臂的作业范围与动作逻辑，完整呈现该作业装置从折叠收纳状态到伸展抓取状态的全流程动作，让观看者能够清晰理解该机械臂的结构组成与工作原理。
