七叶结构电脑散热轴流风扇结构设计

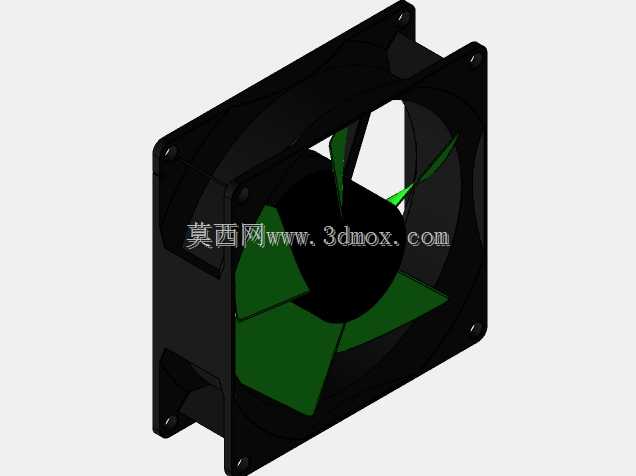

　　在桌面级计算机、工业工控机、服务器机架的散热系统设计中，轴流风扇是风冷散热链路里的核心执行部件，其气动性能、结构可靠性直接决定了密闭腔体内部的热交换效率，很多初入结构设计领域的工程师容易忽略风扇本体的结构细节，往往直接调用通用模型做装配干涉检查，却很少关注扇叶数量、框体结构对实际风道的影响。这款七叶结构的电脑风扇，在设计阶段就针对常规机箱内的紊流场景做了优化，区别于常见的五叶、九叶扇结构，七叶的叶片布局在动平衡调校上有天然优势，不需要额外增加过多的配重块就能实现较高的运转稳定性，在中低转速区间的气动噪声表现也更均衡，不会出现特定转速下的共振异音。从安装边界来看，这款风扇采用标准的方形外框结构，框体四个角预留了沉头安装孔位，适配行业通用的螺丝固定规格，安装孔的中心距完全符合ATX机箱、CPU风冷散热器、工控机散热模组的通用安装尺寸要求，框体厚度也匹配常规25mm厚度的标准风扇规格，不需要额外做安装位的适配修改，在做整机结构装配时，可以直接匹配现有散热位的尺寸公差，不会出现框体与机箱肋条、内存马甲、显卡散热装甲的干涉问题。

　　扇叶的翼型设计采用了后掠式切角处理，叶片根部与轮毂的连接位置做了圆弧过渡加强，避免长期高速运转下叶片根部出现应力集中导致的断裂问题，叶片前缘做了微小的倒角处理，能够切割进风端的紊流，降低叶片切割气流时产生的涡流噪声，叶片尾缘的倾斜角度经过调校，能够让吹出的气流更集中，减少风束在框体边缘的扩散损耗，提升有效送风距离。外框的进风侧做了一圈导流唇边结构，能够引导周边气流更顺畅地进入扇叶做功区域，减少进风端的气流涡旋，出风侧的框体内壁做了微锥面设计，能够对扇叶吹出的气流起到一定的聚拢作用，避免气流贴着框体内壁发散，提升正对发热部件的有效风量。

　　轮毂部分采用内凹式结构，内部预留了足够的电机安装空间，可以适配常规的直流无刷电机尺寸，轮毂与外框之间的间隙控制在合理范围，既不会因为间隙过小导致运转时扇叶蹭框，也不会因为间隙过大造成气流回流损失。在实际应用场景中，这类风扇既可以用作机箱的前进风、后出风风道组建，也可以搭配冷排用作水冷散热的换热风扇，还可以安装在工控机的侧壁作为独立散热部件，适配12V直流供电的常规使用场景，扇叶的数量选择上，七叶结构相比少叶结构，在相同转速下能够输出更平顺的气流，不会出现明显的风脉冲动，对于硬盘这类对振动敏感的部件更加友好，相比多叶结构，其转动惯量更低，电机启动负载更小，能够延长电机的使用寿命。在建模过程中，扇叶的曲面是整个结构的核心难点，每个叶片的安装角从根部到梢部呈渐变分布，根部安装角更大，能够保证轮毂附近的气流被有效带动，梢部安装角更小，能够降低叶尖位置的气流阻力，避免叶尖失速，叶片的曲面曲率连续，在做模具开模的时候能够保证脱模顺畅，不需要做复杂的侧抽芯结构，框体的加强筋布局隐藏在安装孔位周边，既保证了整个框体的结构强度，不会因为螺丝锁附力过大导致框体变形，也不会阻挡进风路径影响进风效率。

　　很多工程师在选型风扇的时候，只关注风量、风压参数，却忽略了风扇本身的结构尺寸与安装位的匹配度，这款风扇的所有外部尺寸都遵循行业通用规范，在做设备升级、散热改造、新产品结构设计的时候，不需要重新开模做安装结构，能够直接替换同规格的现有风扇产品，降低设计迭代的成本。另外，扇叶的材质适配常规的PBT或者ABS注塑工艺，材料本身具备一定的韧性，在运输或者安装过程中受到轻微挤压不会出现断裂，框体采用相同的注塑材质，整体的耐温范围能够满足机箱内部长期高温工作的使用需求，不会因为长期靠近CPU、显卡这类发热部件出现材质变形老化的问题。
