音频设备用小型电源变压器结构设计

　　在音频放大设备的供电链路里，这类小型壳式电源变压器承担着市电隔离、电压变换的核心作用，常见于吉他效果器、小型功放、桌面音频解码设备的内部供电回路中，区别于开关电源的高频干扰特性，工频变压器的线性供电特性能够最大程度降低电源纹波对音频信号的串扰，保障弱信号放大过程中的信噪比表现。从结构设计来看，该变压器采用叠片式铁芯外包绝缘壳体的方案，铁芯选用取向硅钢片叠压而成，叠片接缝处采用交错叠装方式，能够有效降低空载电流与铁芯损耗，外层的绝缘壳体采用阻燃PBT材质注塑成型，既可以对内部绕组、铁芯形成物理防护，避免装配过程中漆包线绝缘层被周边金属结构件划伤，也能提升绕组间的绝缘耐压等级，满足安规设计中初次级间的绝缘距离要求。

　　绕组部分按照初次级分层绕制，初级绕组靠近铁芯侧绕制，层间垫入绝缘青稞纸，次级绕组根据输出电压需求采用对应线径的漆包线绕制，绕组引出端采用焊片引出，方便后续与设备内部的整流滤波电路板进行接线连接，避免多股漆包线直接焊接出现的散丝、虚焊问题。安装结构上，变压器底部延伸出带安装孔的固定支脚，支脚与壳体一体注塑成型，安装孔位适配M3规格的固定螺丝，安装时可通过橡胶减震垫将变压器固定在设备机箱的安装位上，橡胶垫能够隔断变压器工作时产生的微幅磁致伸缩振动向机箱壳体传递，避免振动引发的机箱共振杂音，这一点在音频设备的结构设计中尤为关键，哪怕微米级的振动传递到机箱薄钢板上，都可能被放大为人耳可闻的低频噪声。

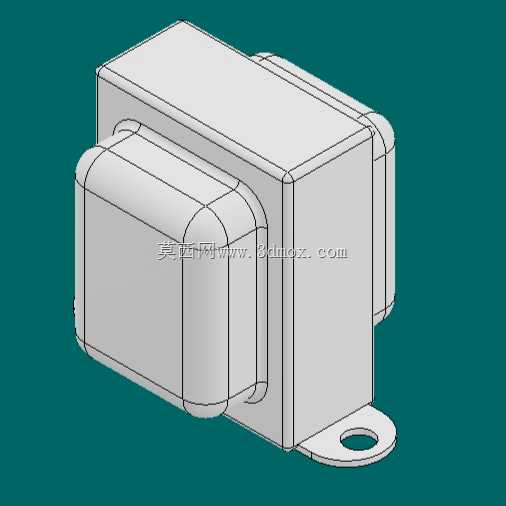

　　从外形边界来看，该变压器主体为方正的叠层结构，主体部分的长宽尺寸控制在小型音频设备的内部安装空间冗余范围内，突出的次级绕组部分做了圆角过渡处理，避免装配过程中锐角划伤操作人员的手部或是周边线材的绝缘层，整体高度适配桌面级音频设备的内部层高，不会出现与上盖或是底部电路板干涉的问题。实际选型应用中，需要根据设备的整机功耗匹配对应的变压器功率容量，该结构对应的功率段覆盖10W到30W区间，能够满足多数小型单端功放、效果器的供电需求，设计过程中需要核算绕组的线径电流密度，避免长时间满负载工作时绕组温升过高，加速绝缘层老化缩短使用寿命，同时要核算初次级的匝数比，保障额定输入电压下的次级输出电压偏差控制在5%以内，满足后级整流稳压电路的输入电压范围要求。

　　在三维建模过程中，需要准确还原铁芯叠厚、绕组凸台尺寸、安装支脚的孔位坐标与高度差，为后续的设备整体布局装配提供准确的干涉检查依据，尤其是安装支脚的平面度需要在模型中明确标注公差要求，避免安装时出现变压器翘曲、固定螺丝受力不均的问题，壳体表面的分型线位置也需要在模型中体现，方便后续开模过程中确认分型面位置，避免注塑过程中出现飞边、错位等外观缺陷。
