双缸曲柄连杆式动力输出机构结构设计

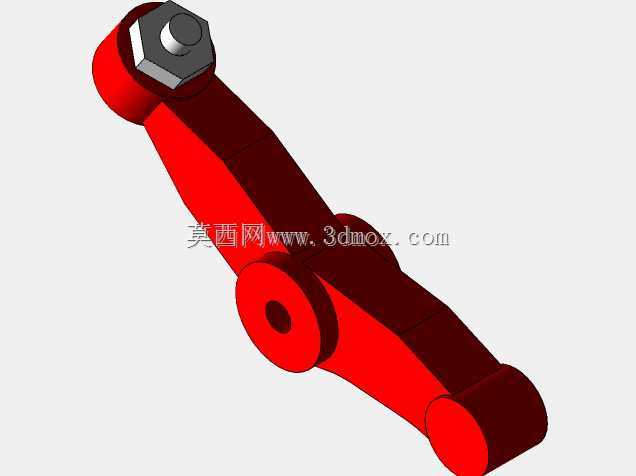

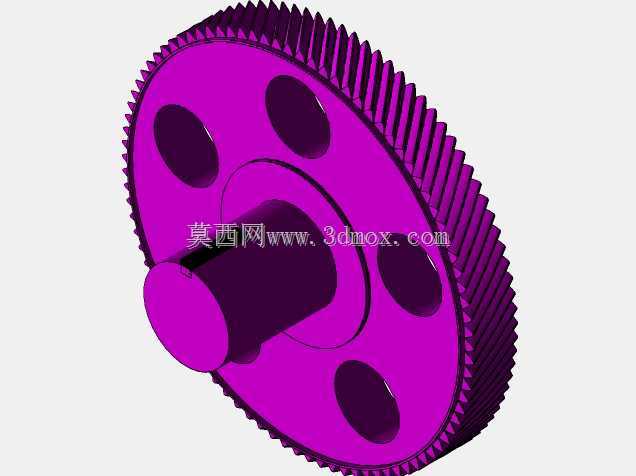

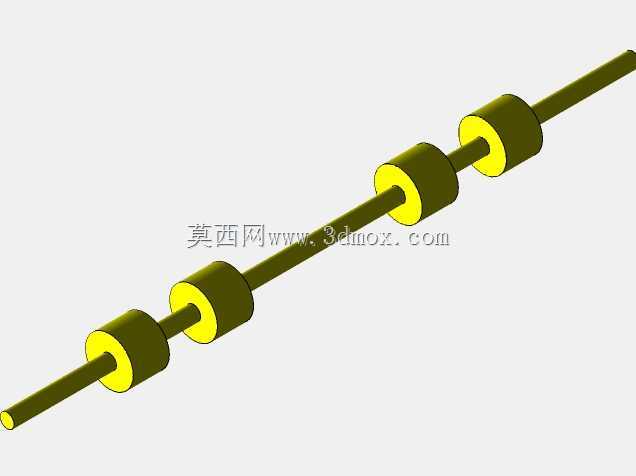

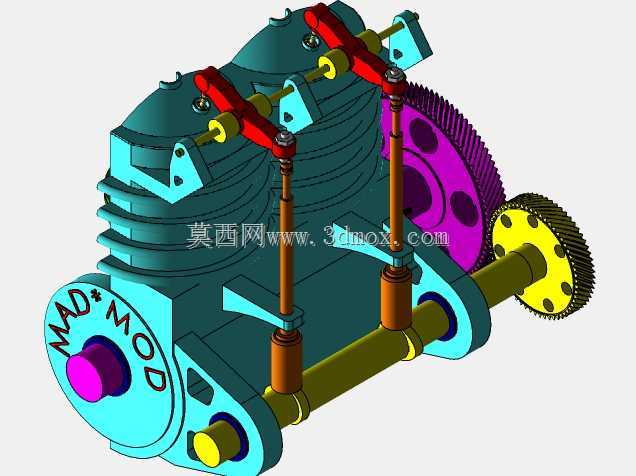

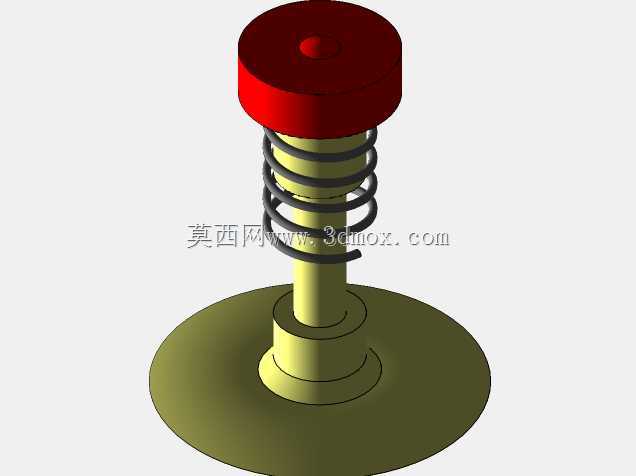

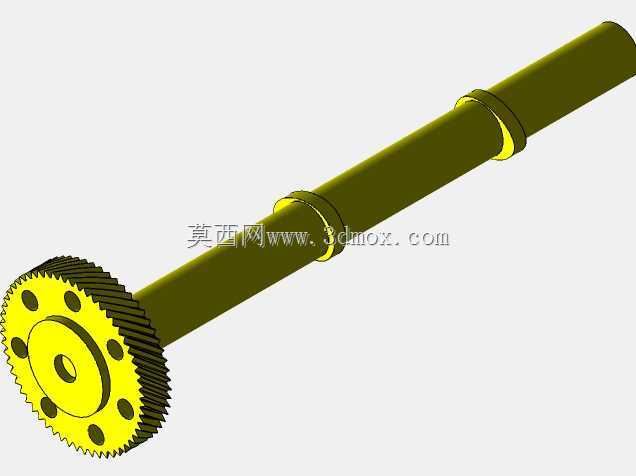

　　这套动力输出结构的设计，核心围绕小功率动力转换场景的实际需求展开，常见于小型教学演示台架、微型动力试验装置、DIY小型动力设备的动力端搭建，也可作为内燃机原理教学的具象化演示载体，帮助从业者直观理解往复直线运动到旋转运动的转换逻辑。从结构布局来看，采用并列双缸的排布方式，两个活塞组件沿缸体轴线做往复直线运动，通过各自的连杆将动力传递到下方共用的曲轴上，曲轴的输出端搭配不同齿数的传动齿轮组，实现转速与扭矩的匹配输出，其中大直径紫色从动齿轮与小直径黄色主动齿轮啮合，可根据实际负载需求调整传动比，满足不同输出转速的使用要求。

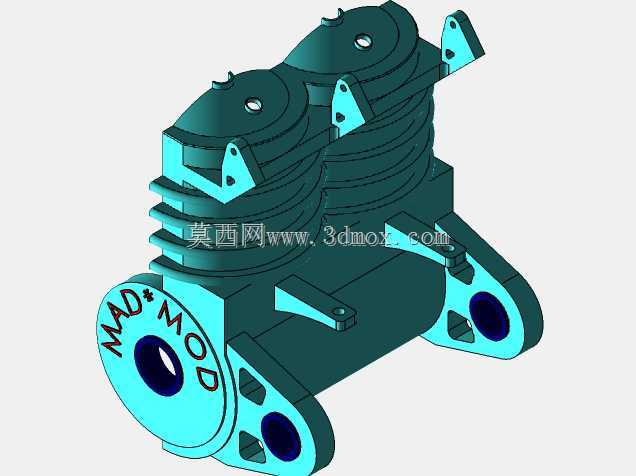

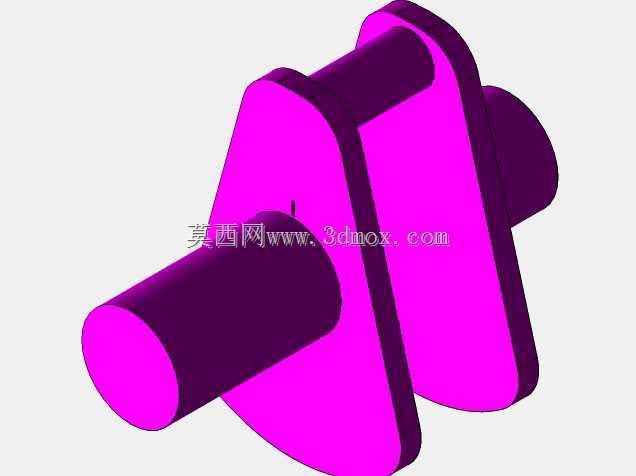

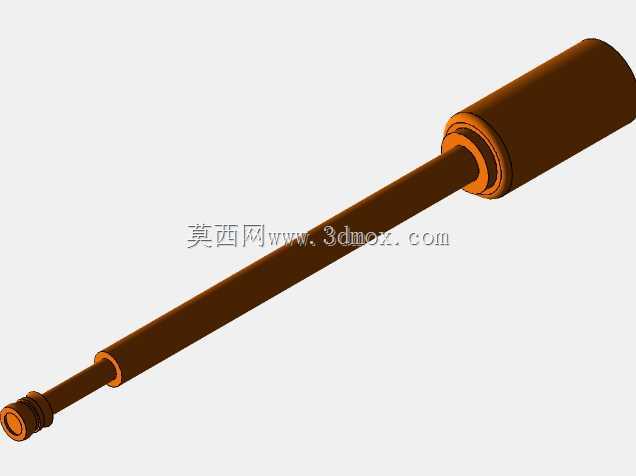

　　设计过程中，首先要考虑的是运动干涉问题，曲柄销的回转半径、连杆长度、活塞行程三者需要做严格的运动学校核，确保活塞运行到上 上止点与下止点时，连杆不会与缸体下端的避让结构发生剐蹭，同时曲轴的平衡块需要做对应配重设计，抵消双缸往复运动产生的一阶惯性力，降低运行过程中的振动幅度，这一点在小型台架类应用中尤为重要，过大的振动会导致台架连接螺栓松动，影响整体运行稳定性。从安装边界来看，缸体部分采用分体式连接结构，两个缸体通过侧边的连接耳座用螺栓紧固为整体，底部的曲轴支撑座预留了标准的安装孔位，可直接固定在型材台架或者铸铁安装平台上，曲轴的输出轴端做了轴伸设计，可直接连接联轴器、带轮等传动部件，不需要额外做轴端改装。

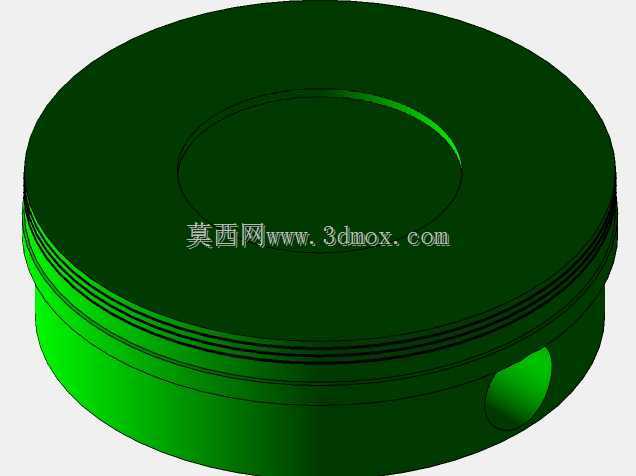

　　齿轮组的安装位置做了轴向限位设计，两个啮合齿轮的端面与支撑座侧壁预留了0.5mm的轴向间隙，避免热胀冷缩导致齿轮卡滞，同时齿轮的齿宽比啮合齿宽大2mm，可补偿少量的安装同轴度误差，降低装配难度。活塞与缸体的配合面预留了合理的间隙，可适配无油润滑的演示场景，也可根据实际使用需求加装活塞环结构，满足有密封要求的压缩工况使用。整套结构的所有连接部位均采用标准紧固件连接，没有特殊定制的异形连接件，后期维护时可直接替换标准件，降低运维成本。

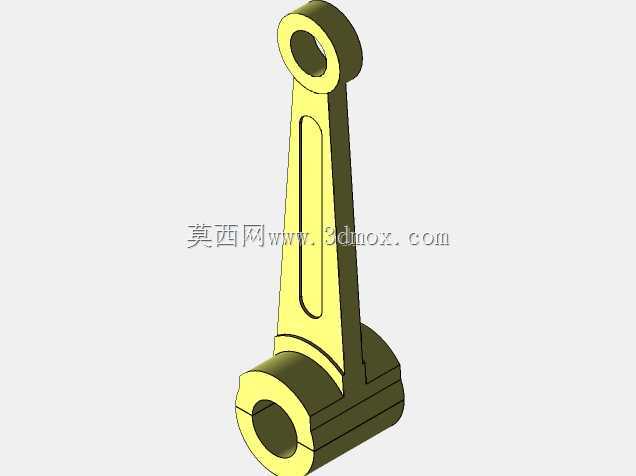

　　在实际选型应用中，若用于教学演示场景，可直接采用3D打印制作非受力部件，金属输出轴与齿轮采用标准件即可快速组装；若用于实际小功率动力输出场景，可将缸体、曲轴、连杆等受力部件更换为铝合金或者钢材材质，搭配对应的轴承紧固件，即可实现稳定的动力输出。设计时还考虑了观察便利性，整体结构没有额外的外罩遮挡，所有运动部件的运动轨迹都可直接观察，非常适合用于机械原理教学、结构认知实训，也可作为机械设计课程的典型案例，帮助初学者理解曲柄连杆机构、齿轮传动的实际配合关系。曲轴的支撑部位采用滑动轴承与滚动轴承搭配的设计，靠近齿轮输出端的位置采用滚动轴承降低传动阻力，远离输出端的支撑位采用滑动轴承，可承受一定的轴向力，平衡齿轮啮合产生的轴向分力。连杆与活塞、曲柄销的连接部位均采用销轴铰接，销轴端部做了防脱限位设计，避免高速运转时销轴窜出引发安全问题。
