桌面级FDM结构3D打印机框架设计

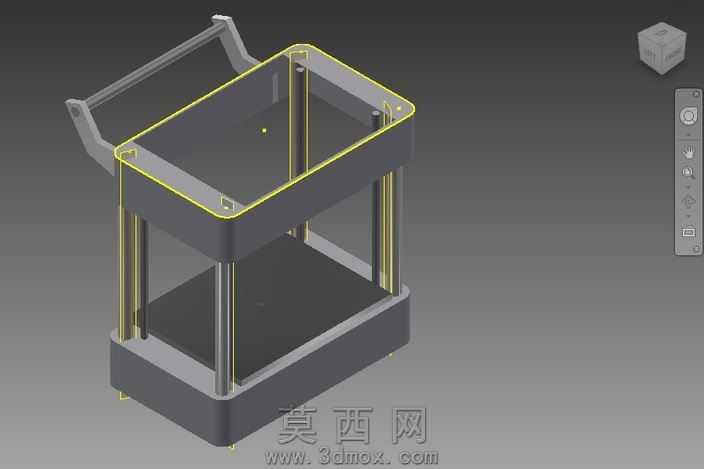

本作品为桌面级熔融沉积成型3D打印机的主体框架三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，整体遵循桌面级设备紧凑化、轻量化的设计思路，针对家用及小型创客场景的使用需求优化空间占比，整体外轮廓采用圆角矩形造型，边角做圆弧过渡处理，避免尖锐棱角带来的使用安全隐患。模型完整还原了设备的核心支撑结构：上下双层基座采用高强度工程塑料质感的材质渲染，表面做哑光磨砂质感处理，模拟实际设备中注塑壳体的视觉效果；四根垂直布置的光轴导轨采用镀铬金属材质，赋予高反光金属质感与清晰的环境反射效果，精准还原线性导轨的光滑表面特征，为打印头的Z向升降运动提供稳定导向支撑；顶部框架边缘做黄色高亮边线渲染，清晰标识出设备的成型仓边界，直观呈现最大打印幅面的轮廓范围。模型侧面设计有一体化弯折的提手结构，与上基座做一体化建模处理，提手表面做防滑纹理的细节刻画，方便用户搬运移动设备；底部基座预留了热床安装的平整安装面，建模时严格保证安装平面的平面度公差，确保后续打印平台调平操作的便利性；框架内部预留了传动组件、挤出机构、控制电路的安装空间，各安装位的孔位、凸台特征均按照实际装配尺寸做1:1还原，可直接用于后续的结构干涉检查与装配验证。渲染阶段采用工作室均匀布光方案，通过主光、辅光、轮廓光的多光源搭配，清晰呈现各部件的材质差异与结构层次，背景采用渐变深灰色调突出设备主体，视角选取斜45度等轴测视角，可同时观察到设备的正面、侧面与顶部结构，完整展示框架的整体布局与结构特征。设计过程中充分考虑了设备的装配工艺性，各部件的连接位置预留了合理的安装间隙，导轨安装位设计有定位凸台，可降低实际生产过程中的装配调试难度，整体结构兼顾刚性与轻量化要求，在保证框架稳定性、避免打印过程中产生结构晃动影响成型精度的前提下，尽可能减少不必要的材料冗余，控制设备整体重量。
