带立式压力罐的双离心泵供水机组

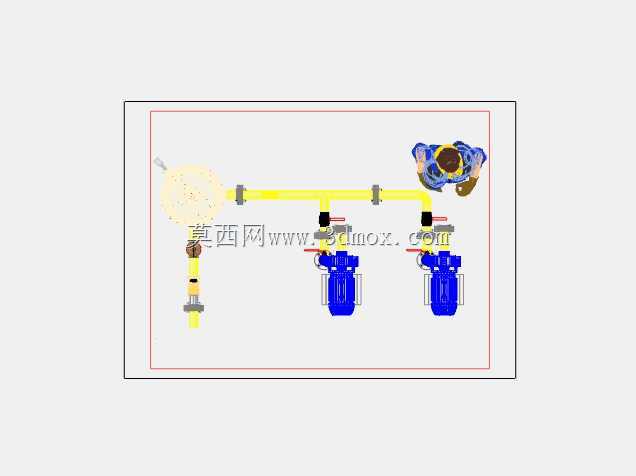

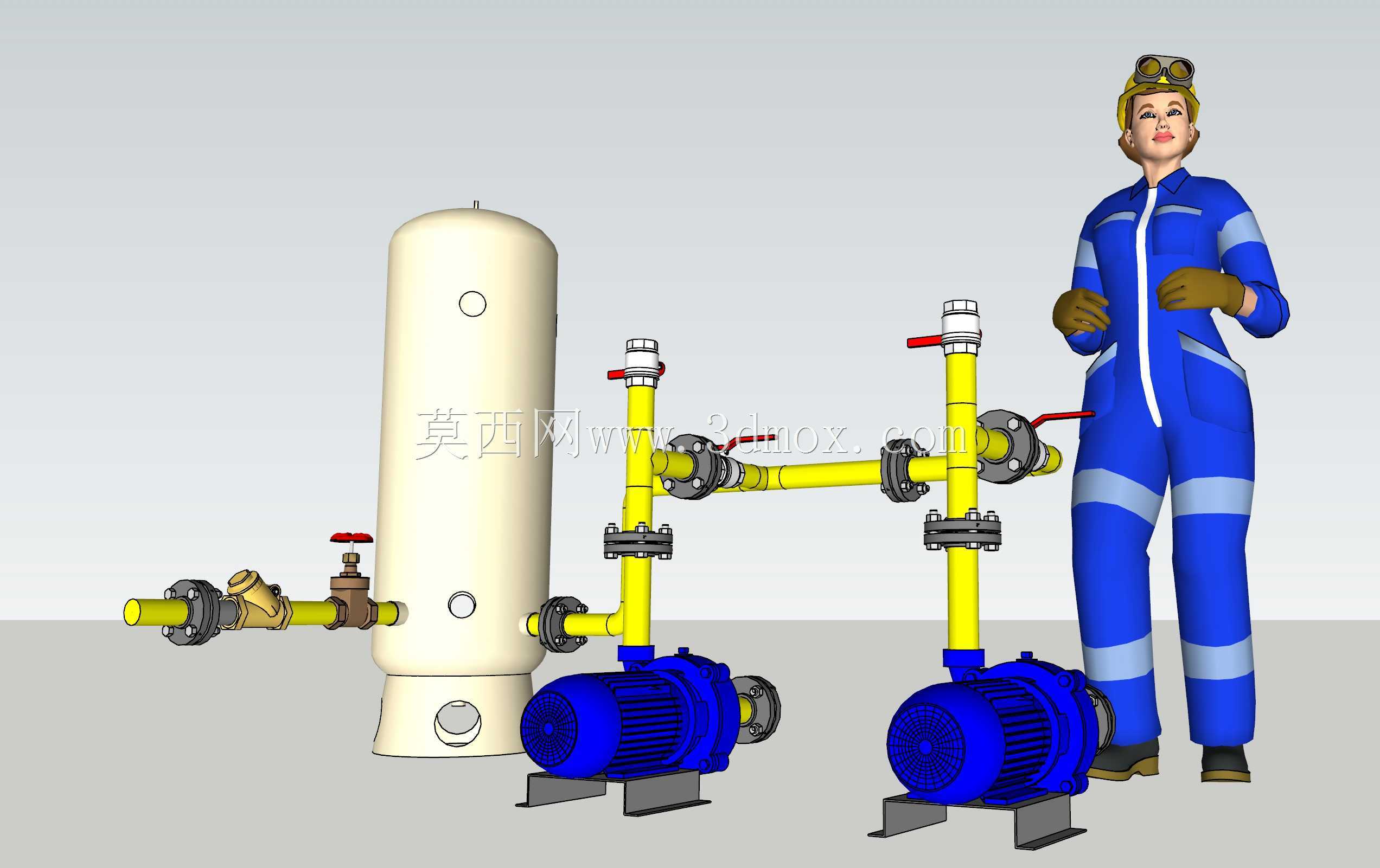

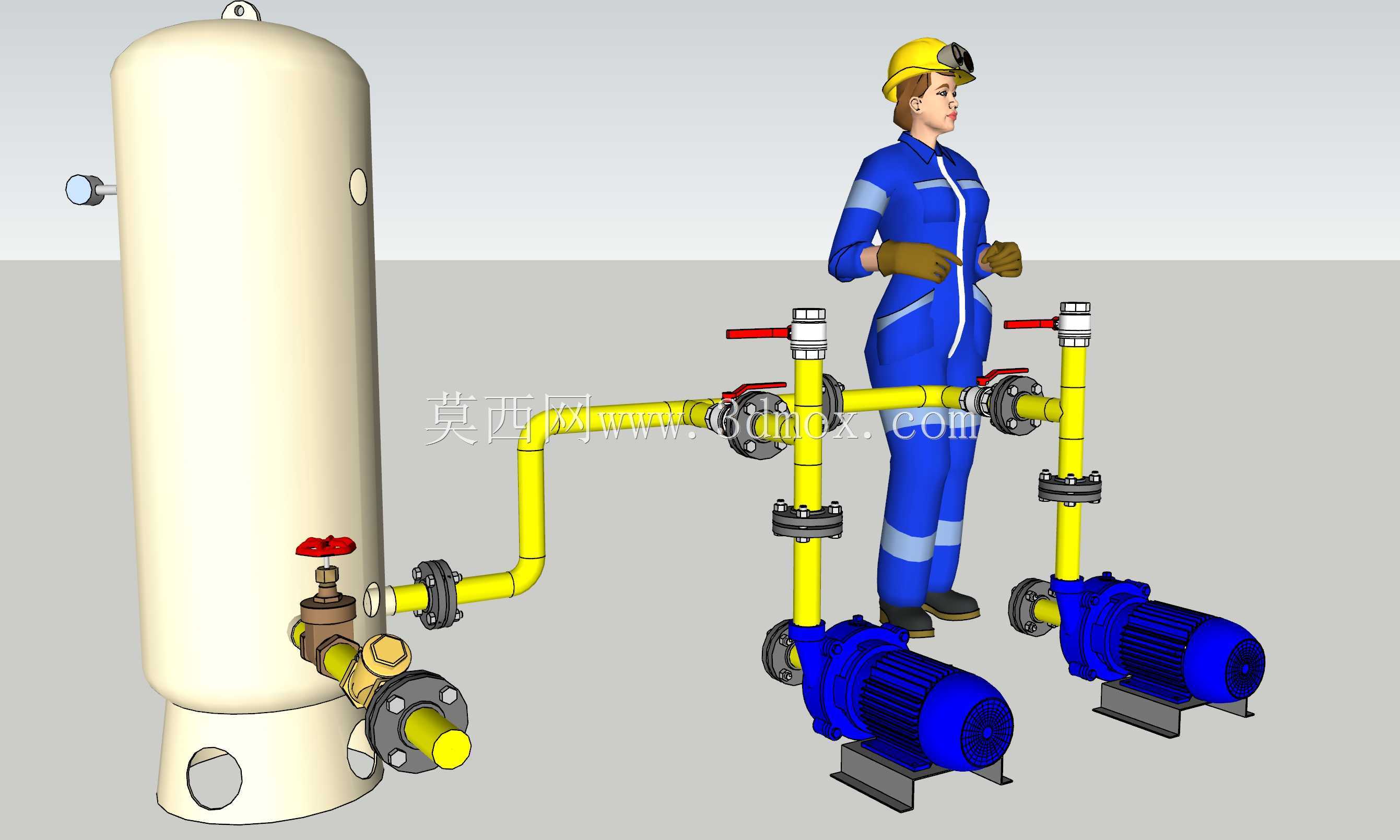

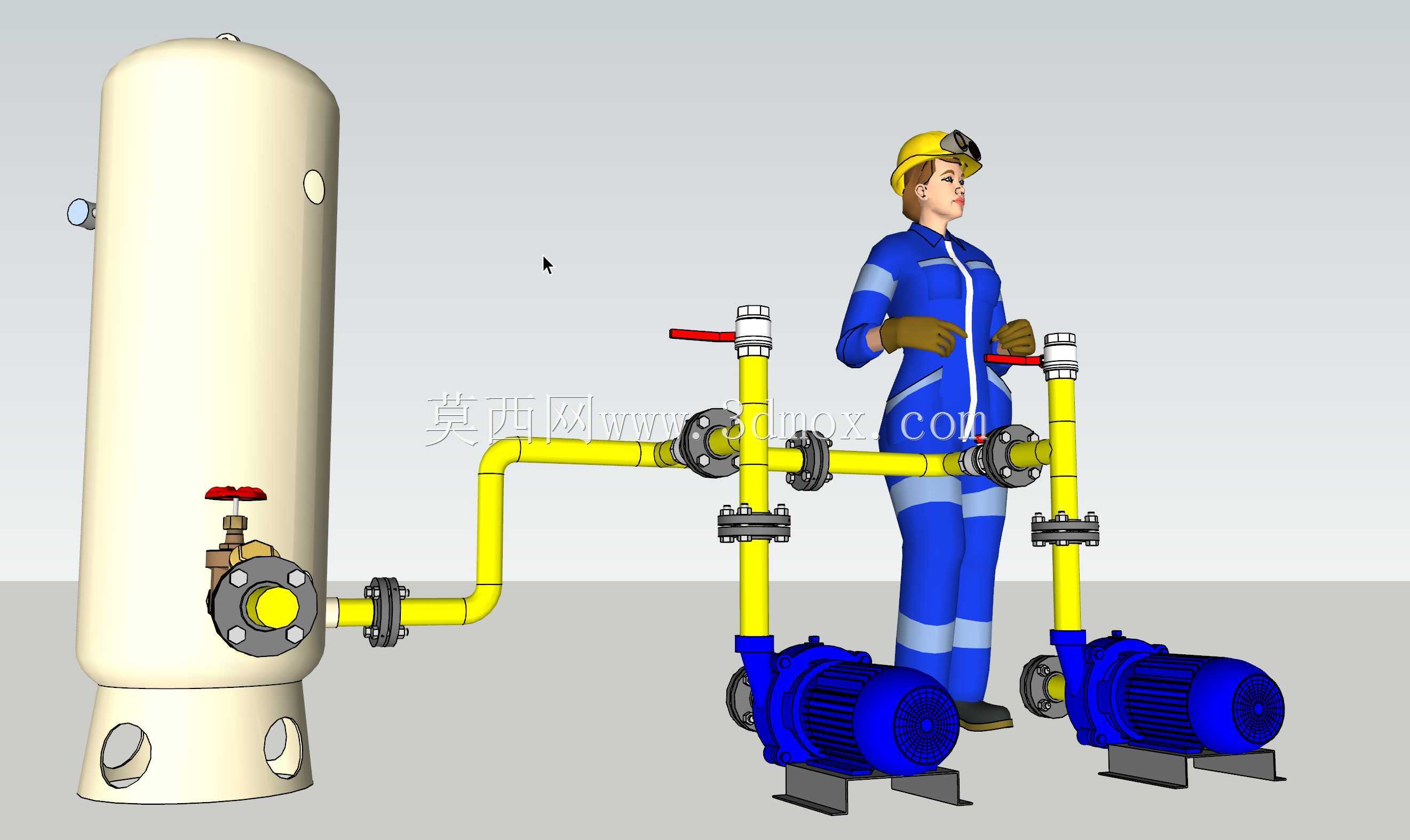

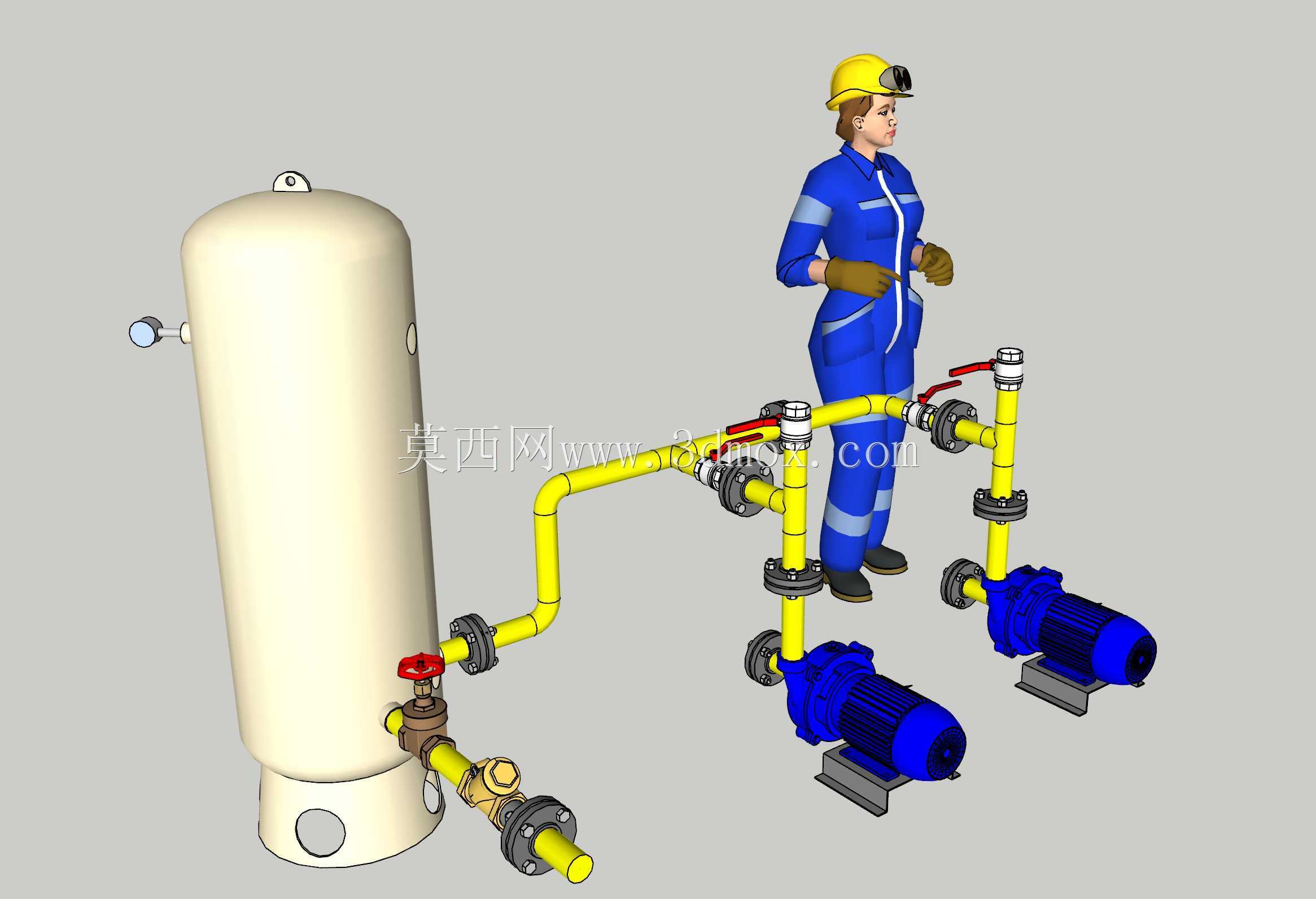

　　这套供水机组的三维建模，核心是围绕民用建筑、小型工业厂区的恒压供水需求搭建，日常做项目时碰到不少冷却循环、生产供水的场景，都需要这类带稳压装置的泵组配置，比单泵直供的压力波动小太多，不会出现远端用水点水压忽高忽低、泵频繁启停烧电机的问题。建模时首先确定了立式压力罐的安装边界，罐体采用立式支脚结构，底部预留三个安装孔，适配常规的混凝土基础预埋螺栓固定，罐体直径按常用的0.6米规格设定，总高度控制在1.8米，刚好适配常规厂房2.2米的设备层净高，不会出现顶部检修空间不足的问题，罐体侧面预留的液位计接口、排污阀接口都按标准法兰尺寸做了对位，避免后期现场配管时出现错位。

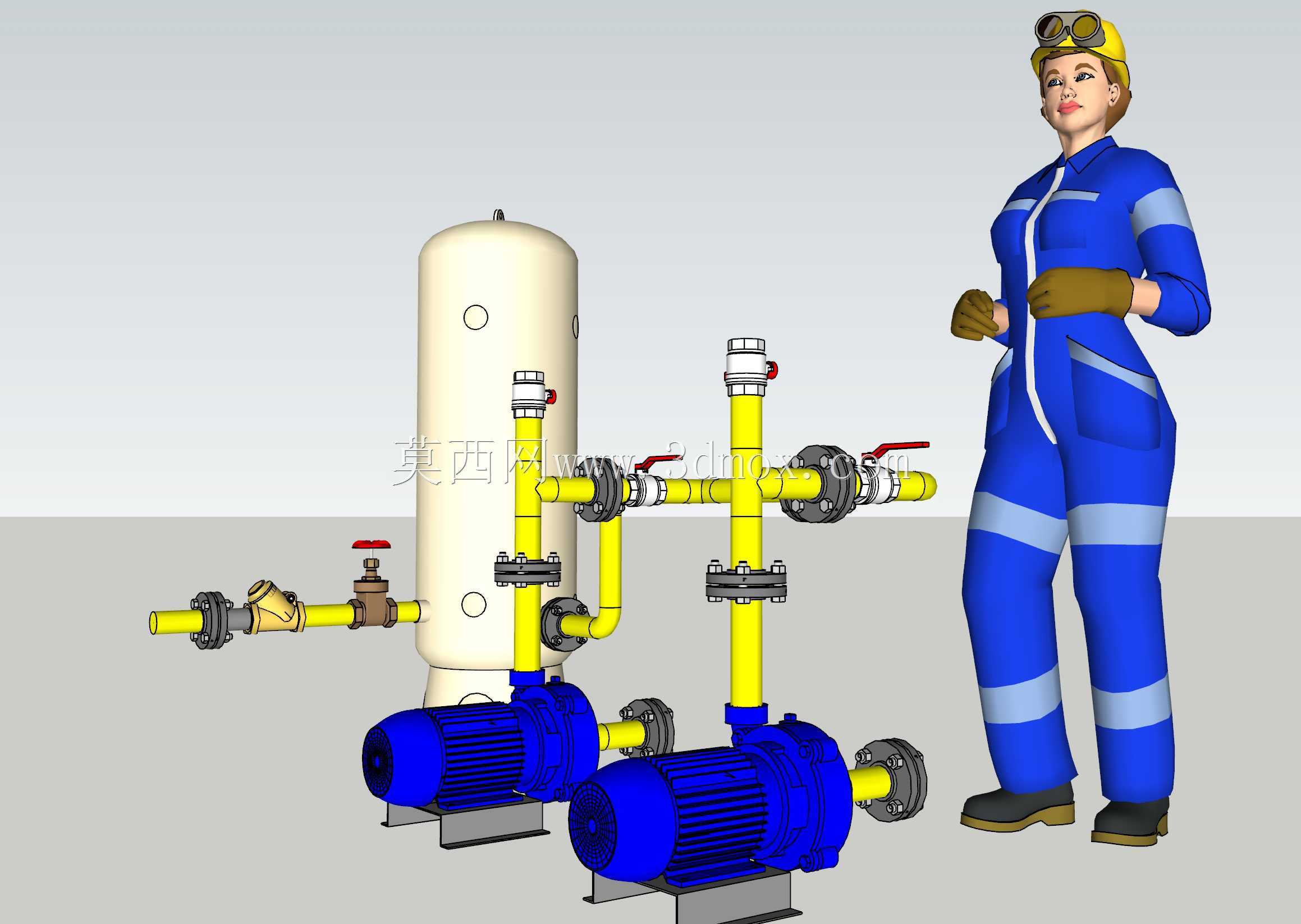

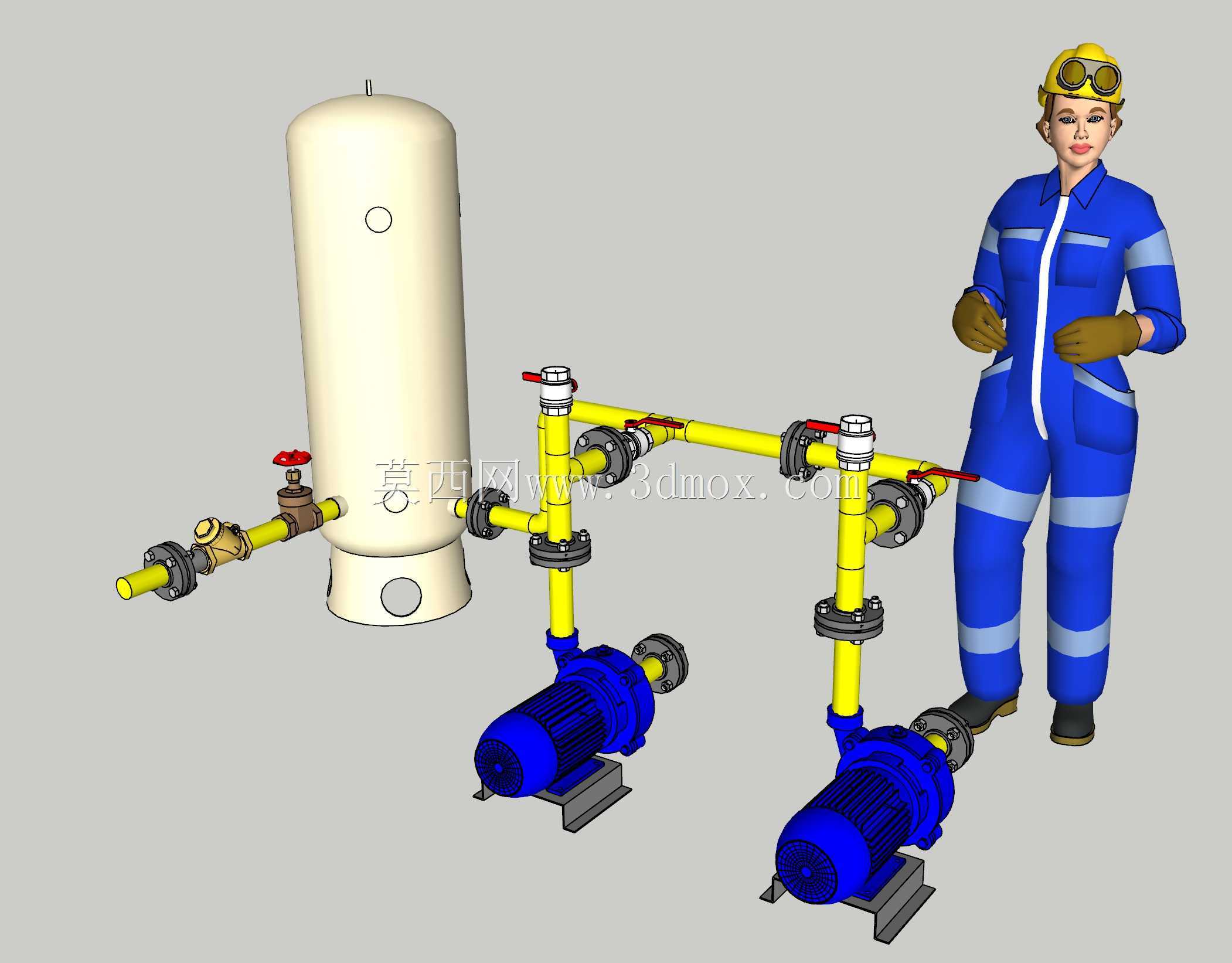

　　两台离心泵采用卧式端吸结构，底座统一做了共用槽钢基座，安装时不需要单独给每台泵做找平，基座上的螺栓孔做了长圆孔设计，允许现场有±5mm的安装误差，适配不同施工精度的基础条件。泵的进出口都配置了手动球阀和软接头，建模时特意把阀门的操作手柄朝向留到了巡检通道一侧，日常开关阀门不需要探身到管道下方，操作空间留足了150mm的余量，戴劳保手套操作也不会卡手。连接管道全部采用镀锌钢管材质建模，管径按两台泵同时满负荷运行的流速设定，控制在1.5m/s的经济流速区间，不会因为流速过快产生管道啸叫，也不会因为管径过大造成材料浪费。

　　管道的支架间距按规范要求设置，水平管段每1.2米设置一个管架，垂直管段在离地面1.5米位置设置固定支架，避免泵运行时的振动传递到罐体造成焊缝疲劳。从功能逻辑上，这套机组的运行逻辑是泵启动后先向压力罐和管网充水，当罐内压力达到设定上限时泵停止运行，靠罐内气囊的压缩压力维持管网供水，当压力降到下限时泵再重新启动，相比无罐的直供系统，泵的启停次数能减少60%以上，大幅延长电机和机械密封的使用寿命。建模时特意做了操作检修空间的校核，在两台泵的电机端预留了0.8米的抽芯检修空间，不需要拆卸管道就能完成电机的更换维护，压力罐顶部的排气阀位置预留了0.5米的操作空间，日常排气作业不需要搭设临时梯台。

　　管道的法兰连接面都做了密封面的建模细节，垫片厚度按3mm的橡胶垫片设定，螺栓的长度、数量都按对应压力等级的标准配置，不会出现螺栓过长穿不透、过短咬丝不足的问题。在实际应用场景里，这类机组除了常规的生活供水，还常用在小型冷水机组的冷却水循环、加工机床的切削液供液系统，只要是需要稳定流体压力、连续供液的场景都能适配，建模时把所有易损件的位置都做了独立的零件拆分，后期做维护培训、备件清单统计的时候可以直接调用模型，不需要重新拆分零件。另外在管路走向设计上，特意把排污管引到了机组侧边的排水沟方向，不会出现排污时水流淌到泵底座下面造成基础积水锈蚀的问题，泵底座的槽钢上预留了排水孔，日常跑冒滴漏的积水可以直接从孔里排走，不会积在槽钢里腐蚀基座。
