电源变压器配套线绕式冷却装置结构

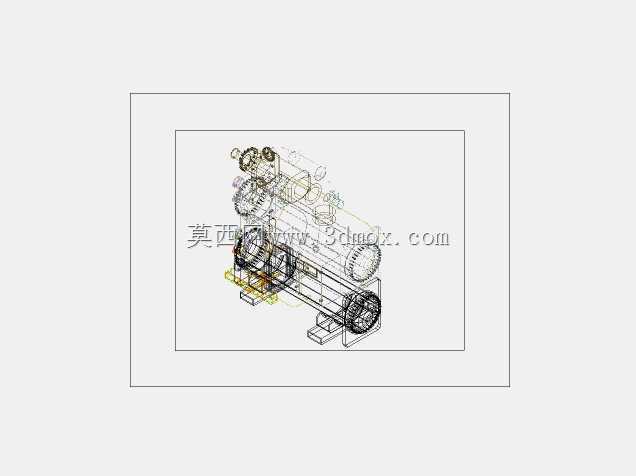

　　在输配电配套的电源变压器运维场景中，冷却装置是保障核心绕组长期稳定运行的关键部件，尤其在工业厂区、户外变电站这类负载波动大、环境温度跨度宽的应用场景下，冷却结构的换热效率、安装适配性直接决定变压器的负载承载上限与连续运行寿命。这套冷却装置采用卧式筒形主体结构，核心换热段采用多通路并行的流道设计，换热介质在筒体内沿预设导流路径流动，与缠绕在筒体外侧的变压器冷却油路形成充分的热交换界面，避免局部流道死区导致的换热效率衰减。从结构设计逻辑来看，装置的动力输入段布置在筒体一端，集成了齿轮传动组与驱动连接位，可直接匹配变压器配套的油路循环动力输出端，不需要额外增设转接支架，减少现场安装的装配误差累积。

　　传动齿轮组采用渐开线圆柱齿轮啮合结构，齿轮啮合侧隙控制在0.12-0.2mm区间，既保证传动过程的平稳性，也能适应长期运行后的齿面微量磨损，避免卡滞风险。筒体外侧的绕制结构采用等螺距排布设计，每一圈换热管路与筒体外壁的贴合面都做了平面度处理，接触热阻控制在较低水平，热量可以快速从油路传递到筒体内的冷却介质中。装置两端的端盖采用止口定位结构，止口配合公差选H7/h6，装配时不需要反复调整同轴度，端盖上预留的密封槽适配O型密封圈，可承受0.6MPa的工作压力无渗漏，满足变压器油路系统的密封要求。

　　安装支座布置在筒体下方，采用折弯式焊接结构，支座上的安装长孔预留了±5mm的位置调整余量，可适配不同规格电源变压器的安装基座孔位，不需要现场二次打孔加工。从安装边界尺寸来看，装置整体轴向长度控制在适配常规10kV级电源变压器的侧面安装空间，径向最大尺寸不超过变压器本体的散热片外轮廓，不会额外增加设备的整体占地宽度，现场改造替换时不需要调整原有变压器的周边布局。装置的介质进出口采用标准法兰连接结构，法兰端面的密封面采用突面形式，可直接对接变压器原有油路的管路接口，更换时仅需拆卸原有紧固件即可完成替换，作业时长可控制在2小时以内，大幅降低运维停机时间。

　　在功能特性上，这套冷却结构的流道设计兼顾了换热效率与流阻控制，冷却介质在筒内的流速控制在1.2-1.8m/s区间，既保证足够的换热系数，也不会因为流阻过大增加循环泵的负载。传动端的轴承位采用双轴承支撑结构，可承受径向与轴向的复合载荷，适应户外场景下的风载、设备振动带来的附加载荷，避免长期运行后出现轴端窜动。筒体外侧的绕管固定采用卡扣式结构，每间隔3倍螺距设置一个固定卡扣，可避免设备运行过程中管路因为振动出现移位、贴合间隙变大的问题，长期运行后换热效率衰减率不超过5%。在实际选型适配时，可根据变压器的额定负载温升要求，调整筒体内的流道数量与外侧绕管的总长度，不需要改动整体安装接口尺寸，可覆盖不同容量等级的电源变压器冷却需求。结构建模过程中，所有配合面都做了干涉检查，齿轮啮合区、密封件安装位、管路连接位均无静态干涉，装配顺序按照端盖预装、传动组装入、筒体合装、绕管固定、支座焊接的流程排布，符合实际生产的装配工艺要求，不需要额外设计专用工装即可完成总装。
