3000kg容量工业熔铸用煤炉结构设计

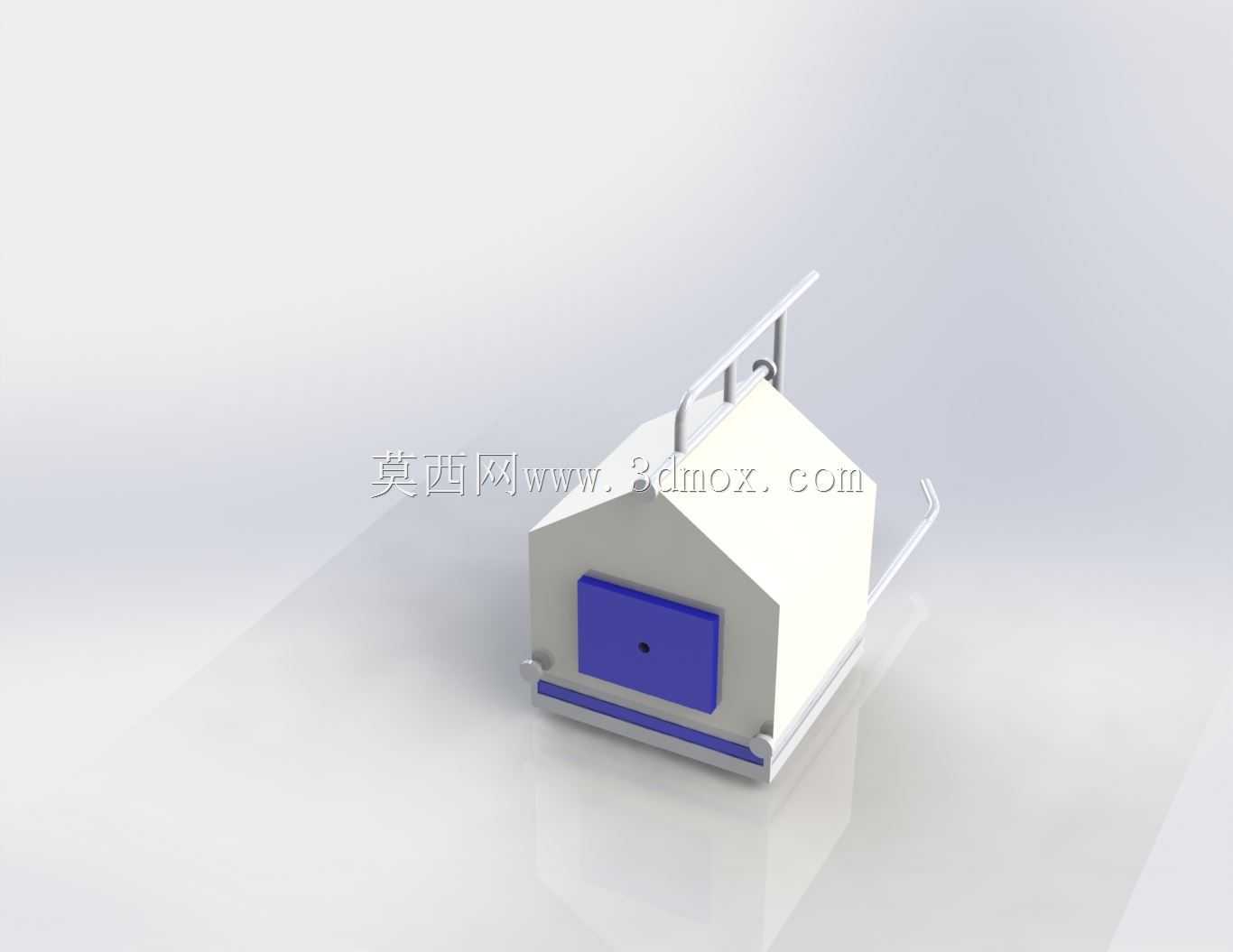

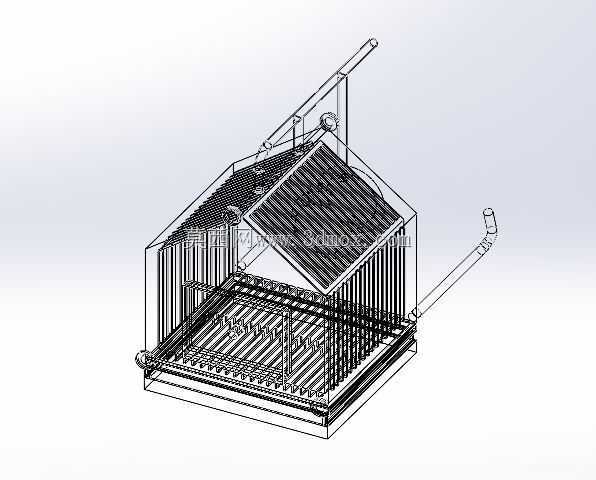

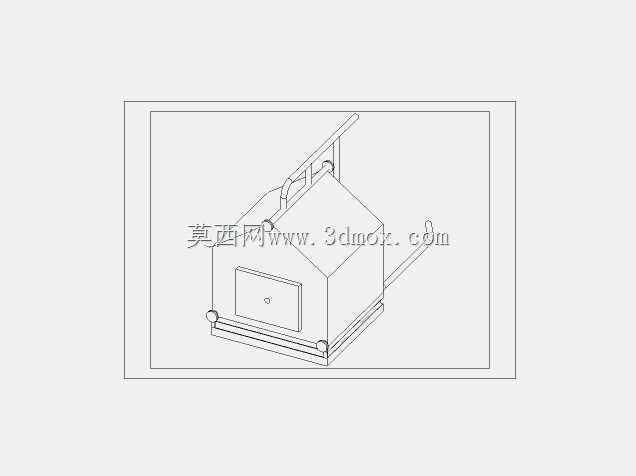

　　这款3000kg容量的煤基熔铸炉，主要面向中小型铸造车间、金属热加工工段的批量熔炼作业场景，在废金属重熔、合金配料熔炼、小型铸钢/铸铁件浇铸前的熔体准备环节应用广泛，尤其适配没有集中燃气供应、以煤炭为主要燃料的县域加工厂区，可独立完成从冷炉升温到熔体保温的全流程作业，无需额外配套复杂的辅助热源系统。从结构设计逻辑来看，整体采用屋型顶封闭式炉体结构，顶部设置的提吊式炉盖结构，既可以通过车间现有单梁吊具完成启闭操作，降低人工开合炉盖的劳动强度，倾斜的坡面炉顶也能避免作业过程中落灰、溅渣在顶面堆积，日常清理仅需沿坡面吹扫即可完成。

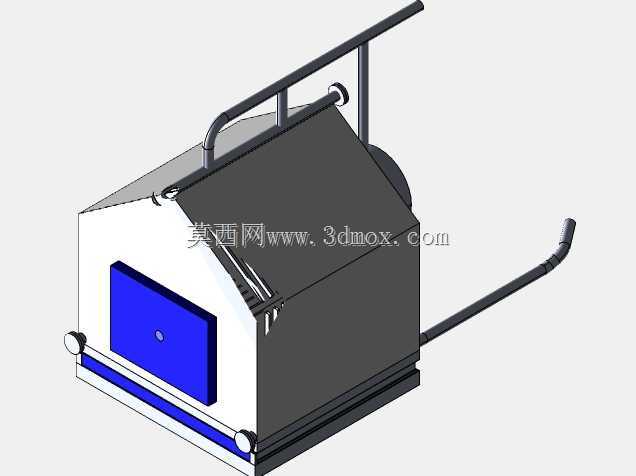

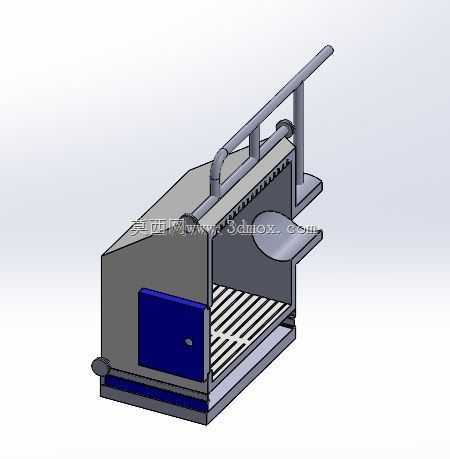

　　炉体正面开设的方形观察操作口，搭配嵌入式封堵炉门，炉门中心预留的观测小孔，可在不开启炉门的状态下实时观察内部燃料燃烧状态、熔体升温情况，减少炉门开启带来的热量散失，同时避免高温炉气直扑作业人员的风险，炉门与炉体接触面采用阶梯式密封结构，配合耐火泥填缝可将炉口漏风率控制在较低水平，保证炉内燃烧氛围的稳定性。炉体底部设置的承托基座，沿炉体周圈突出的边框结构，一方面可在炉体就位时与车间预埋的安装基础快速对齐，预留的地脚连接位可直接通过膨胀螺栓完成固定，无需额外焊接安装支架，安装边界适配常规车间2.5m×2m的预留工位即可满足操作空间需求；另一方面基座内部预留的通风道，可外接低压鼓风机为炉内煤层提供助燃风，风道沿炉篦下方均匀布风，避免局部煤层燃烧不充分出现结焦问题。

　　两侧延伸出的抬吊/推移扶手结构，除了满足炉体整体转运时的吊点、着力点需求外，日常作业中也可作为临时工具放置架，放置掏渣钩、火钳等常用操作工具，减少作业人员往返取放工具的动线长度。从功能特性上看，该炉型的炉膛容积严格匹配3000kg金属熔体的容纳需求，炉膛内壁采用高铝耐火砖砌筑，外层依次铺设保温石棉层、钢板防护外壳，可将炉体外壁温度控制在安全范围内，避免作业过程中误触烫伤，同时减少炉体散热损失，提升燃料利用效率。炉体后侧预留的烟道接口，可直接对接车间现有排烟除尘管道，将燃烧产生的烟气、粉尘统一收集处理，满足车间作业的环保要求，接口采用标准法兰连接结构，可适配不同管径的车间排烟管路，无需现场改制连接段。

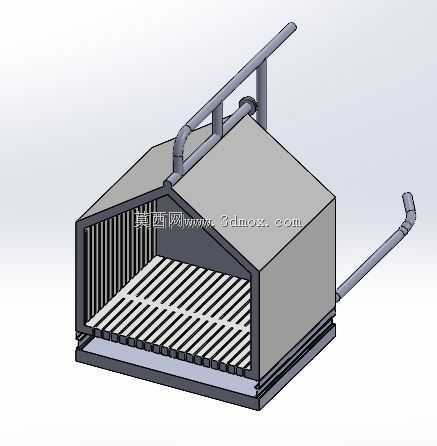

　　设计过程中充分考虑了燃煤炉的日常维护需求，炉篦采用可拆卸式铸铁结构，当出现烧损、结焦堵塞时，可直接从炉体下方的清灰口抽出更换，无需拆解炉体主体结构；清灰口设置在炉体正面下部，日常清灰作业可在操作位直接完成，灰斗采用抽拉式结构，积灰清理过程无扬尘散落。炉体整体外形尺寸控制兼顾了容量需求与车间通行要求，整体宽度不超过1.8m，转运时可顺利通过车间常规2m宽的通道门，无需对厂区通道进行拓宽改造。针对熔铸作业的特殊需求，炉体的熔体放出口设置在炉体侧下方，位置高度适配常规浇铸包的接料高度，放出口采用堵套式密封结构，开启、封堵操作仅需配套的长柄工具即可完成，作业人员可在安全距离外完成放料操作，避免高温熔体喷溅风险。炉体的保温层厚度经过热工计算匹配，在满负荷燃烧状态下，炉内最高温度可满足铸铁、铜铝等常见金属的熔炼温度要求，保温阶段仅需少量补煤即可维持熔体温度稳定，减少浇铸等待过程中的燃料消耗。
