五吨级起重吊钩组结构设计

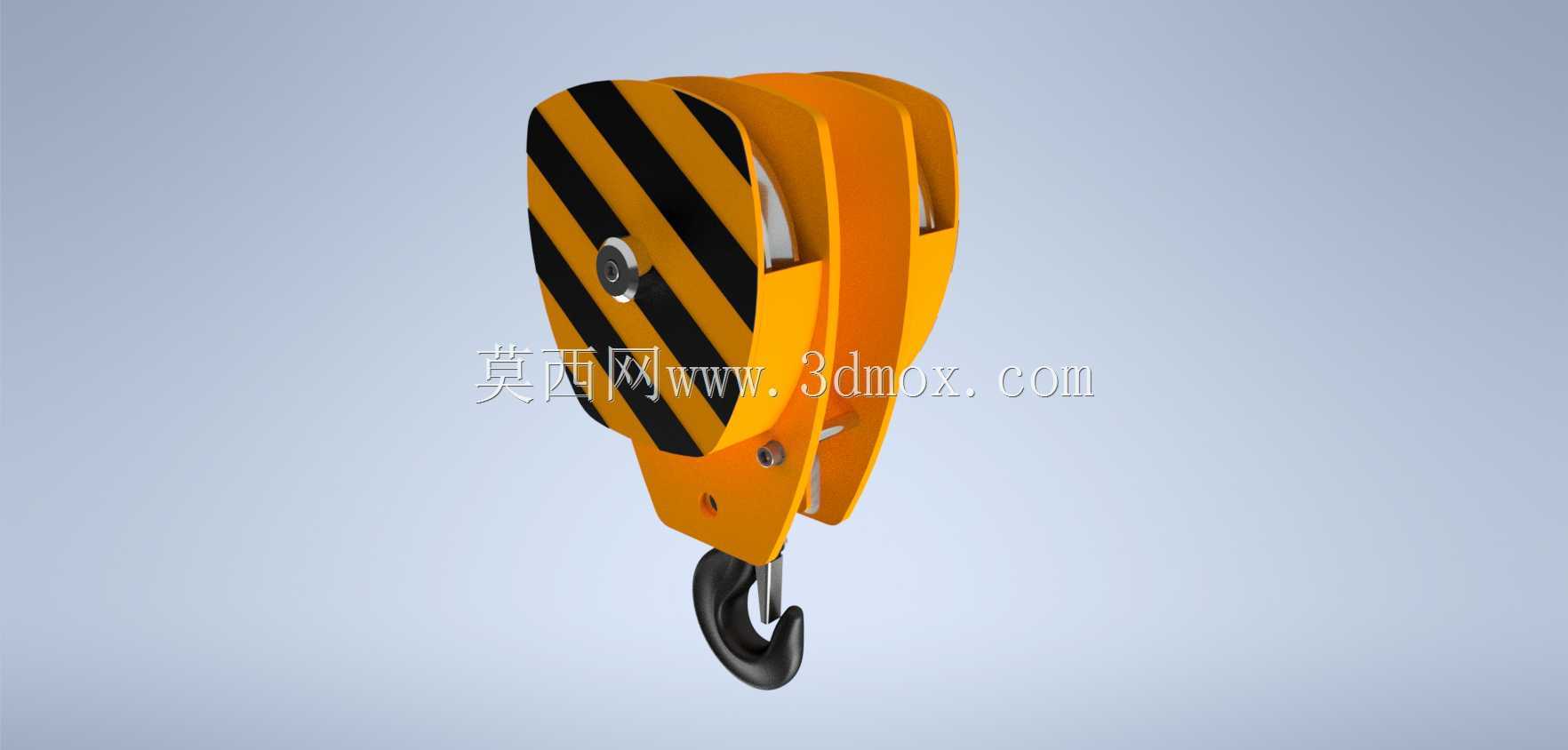

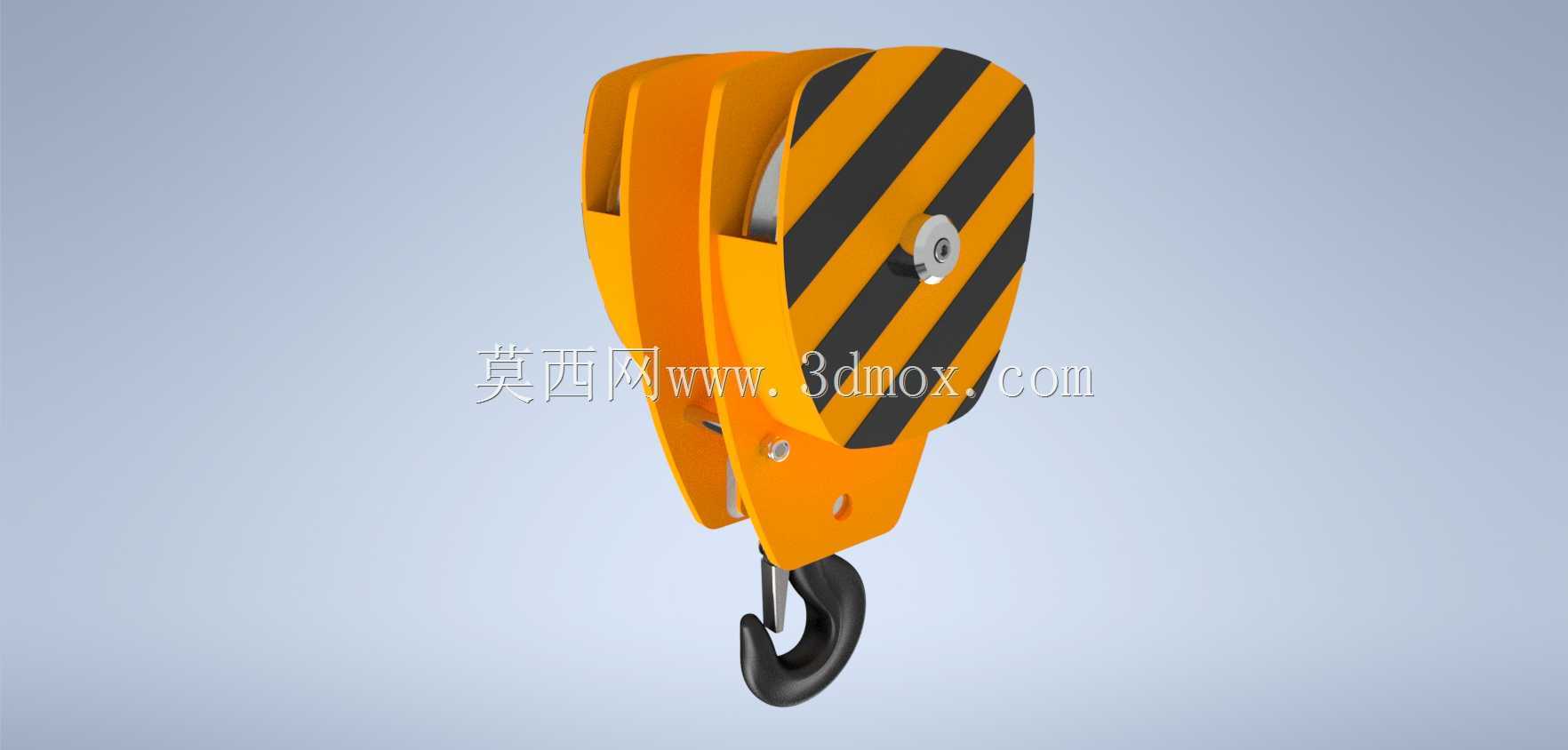

　　在车间重型工件转运、港口散货装卸、基建现场构件吊装这类常规5吨级起重作业场景里，吊钩组是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心受力构件，这套五吨级钩块的结构设计完全围绕现场作业的实际载荷工况与操作需求展开。从功能特性来看，整套构件集成了滑轮承载、吊钩防脱、载荷缓冲、安全警示多个功能模块，外侧护板采用醒目的黄黑斜纹警示涂装，作业过程中能让地面指挥人员、司索工快速识别吊钩位置，避免视线盲区下的误操作，护板边缘做了圆弧过渡处理，没有尖锐棱角，防止吊装作业中剐蹭钢丝绳外层股或是刮伤工件表面。

　　设计思路上，滑轮组的绳槽半径严格匹配常用6*19系列起重钢丝绳的绳径参数，绳槽表面做了光滑圆弧处理，减少钢丝绳在起升、变幅过程中的弯折磨损，延长钢丝绳使用寿命；滑轮两侧的护板不仅起到防护滑轮、防止钢丝绳脱槽的作用，同时作为吊钩横梁的安装承载基座，两块护板之间的安装间距经过精准核算，既保证吊钩能在横梁上灵活转动，适配不同角度的吊点挂载需求，又不会出现过大的窜动间隙，避免起吊瞬间的载荷冲击带来的构件晃动。

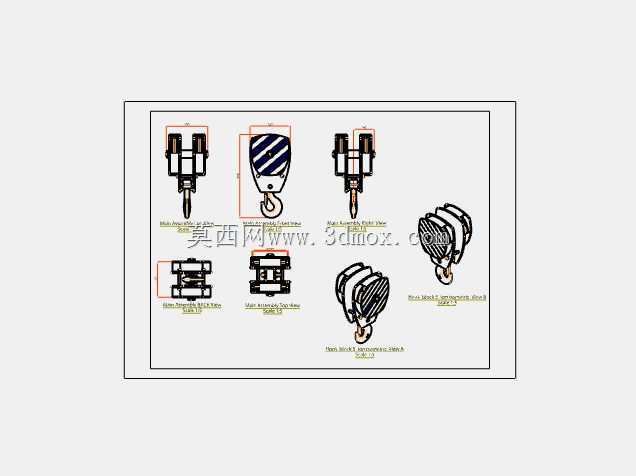

　　吊钩部分采用锻造钩头结构，钩口位置预留了防脱锁片的安装位，作业时挂上吊索具后锁片自动回弹封闭钩口，防止吊索在起升过程中从钩口滑脱，钩身的弯曲弧度按照等强度原则设计，在5吨额定载荷下，钩身危险截面的弯曲应力、剪切应力都控制在材料许用应力范围内，同时预留足够的安全系数，应对作业中可能出现的动载冲击。从安装边界来看，整套吊钩组的顶部滑轮轴中心到吊钩最低位置的垂直距离，适配常规5吨桥式起重机、门式起重机的起升高度预留要求，不会因为吊钩组自身高度过大压缩有效起升行程；护板外侧的安装孔位与起重机起升机构的钢丝绳缠绕方式完全匹配，不需要额外改装就能直接替换同吨位的老旧吊钩组，安装时只需要将钢丝绳按照穿绳规则依次绕过滑轮，固定好绳端压板即可完成装配，日常维护时只需要定期检查滑轮轴承的润滑情况、钩头的磨损量以及防脱锁片的有效性，不需要复杂的拆解维护。

　　实际作业过程中，这套吊钩组能适配钢丝绳直接挂载、卸扣连接、吊装带挂载等多种吊具连接方式，钩头的转动结构能在吊重过程中自动调整受力角度，避免钢丝绳出现拧扭打结的情况，护板上的警示涂装在车间光线不足的作业环境下也有足够的辨识度，减少吊装作业的安全隐患。针对5吨级作业场景常见的频繁启停、载荷小幅波动的工况，滑轮与横梁的连接位置采用了耐磨衬套结构，能承受长期的径向载荷冲击，不会因为频繁的载荷变化出现衬套快速磨损导致的滑轮偏摆，钩头与横梁的连接位置设置了推力轴承，即使在满载情况下，也能轻松转动钩头调整吊索方向，降低司索工的操作强度。在外形尺寸设计上，护板的宽度控制在合理范围内，在吊装一些吊装空间受限的设备内部构件时，不会因为吊钩组过宽无法伸入吊点位置，钩头的开口尺寸适配常用的5吨级卸扣、吊装带环眼的尺寸，不需要额外使用转接件就能完成挂载，减少吊装作业的辅助工装准备时间。整套结构没有冗余的设计部件，所有构件都围绕承载可靠、操作安全、维护便捷这几个核心工程需求设计，没有多余的装饰性结构，完全满足工业现场重型吊装作业的实际使用要求。
