晶科Eagle Perc系列光伏组件结构设计

　　在分布式光伏电站、工商业屋顶光伏项目、地面集中式光伏电站的前期选型与结构适配环节，光伏组件的三维结构模型是开展排布设计、支架匹配、安装间隙校核的核心参考依据。这款晶科Eagle Perc系列72版型组件的结构设计，完全围绕户外长期服役的可靠性、安装运维的便捷性展开，建模过程中完整还原了组件层压封装后的整体结构，包括钢化玻璃面板、EVA封装层、电池片串阵列、背板、铝合金边框以及背部接线盒的全部结构细节，没有做简化处理，能直接导入各类光伏电站设计软件中做排布碰撞检查、阴影遮挡模拟计算。

　　从实际工程应用角度看，该组件的边框采用标准阳极氧化铝型材设计，边框截面的卡槽深度、安装孔位的中心距都严格匹配行业通用的光伏支架压块、螺栓固定规格，不需要额外定制转接件就能适配市面上绝大多数固定式支架、跟踪支架的安装要求。组件背部的接线盒位置设置在短边侧居中位置，这种布局能有效减少组串布线时的线缆弯折角度，降低户外长期运行中线缆外皮老化开裂的风险，同时接线盒的凸起高度也在模型中做了精准还原，在做组件与屋面、组件与支架背面的间隙校核时，能准确计算出通风散热空间，避免接线盒与支撑结构发生挤压干涉。

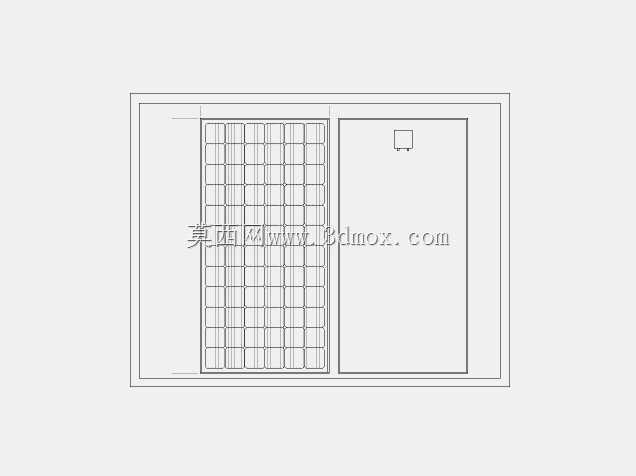

　　设计过程中重点考量了组件的机械载荷耐受能力，边框的壁厚、角码连接位置的加强结构都在模型中有所体现，对应实际产品能承受常规地区的风雪载荷要求，在做高海拔、大风区域的电站设计时，工程师可以直接基于这个模型开展支架的受力传导计算，不用再反复核对组件的边框受力点位置。组件正面的电池片排布采用6列12行的标准72片版型布局，每串电池片之间的间隙、汇流条的引出位置都做了还原，在做组件级的光照模拟、热斑效应分析时，能直接调用模型里的电池片分区做参数赋值，不需要重新划分网格区域。

　　尺寸参数上，该组件长宽厚分别为1956毫米、992毫米、40毫米，换算英制单位为77.01英寸、39.05英寸、1.57英寸，这个尺寸边界是开展光伏阵列排布的核心依据：在彩钢瓦屋面项目中，可以根据这个尺寸计算单块组件的占用面积，结合屋面的有效可用区域核算装机容量；在地面电站中，可以根据组件长度匹配跟踪支架的主轴间距，避免前排组件对后排造成冬至日上午九点到下午三点时段的阴影遮挡。组件的安装孔位设置在边框背面的长边上，共设置四组标准安装孔，孔位距离组件边缘的距离符合行业通用安装规范，不管是采用压块侧装还是螺栓穿孔固定，都能找到对应的安装点位，模型中预留的安装孔位尺寸匹配M8规格的固定螺栓，和支架上的长条调节孔适配性良好，现场安装时能有一定的位置调节余量，抵消支架加工、基础施工带来的尺寸误差。

　　从结构建模的细节处理来看，模型还原了组件边框的排水倒角设计，在组件下边缘的边框位置设置有微小的排水缺口，能让雨天积聚在边框缝隙里的积水顺利排出，减少长期积水带来的边框积灰、水垢附着问题，这部分细节在很多简化模型中经常被忽略，但在实际工程中，排水不畅会导致组件下边缘长期被水浸泡，增加背板脱层、玻璃被水垢腐蚀的风险，完整还原这部分结构能让电站的后期运维模拟更加准确。另外组件表面的钢化玻璃做了微结构的平面还原，没有做过度的光滑处理，在做光照反射模拟、组件表面清洁路径规划时，能更贴近实际产品的表面状态。

　　在户用光伏项目的设计场景中，这个模型可以直接导入到民用建筑的三维模型中，和屋顶的坡度、朝向、周边的女儿墙、遮阳构筑物做碰撞检查，提前预判安装后可能出现的遮挡问题，同时可以根据组件的厚度计算出屋面加装组件后的整体荷载，给建筑结构的荷载校核提供准确的参数依据。在BIPV光伏建筑一体化项目中，该组件的尺寸模型可以和建筑的幕墙龙骨、屋面防水结构做适配设计，调整龙骨的排布间距，让组件的安装缝隙和建筑的装饰缝对齐，兼顾发电功能和建筑外观的整体性。
