工业废气处理氮氧化物洗涤装置结构

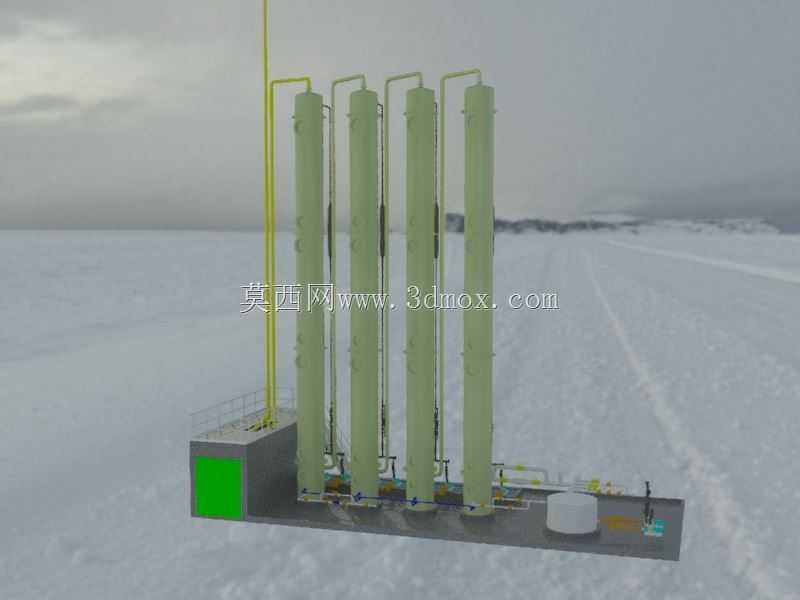

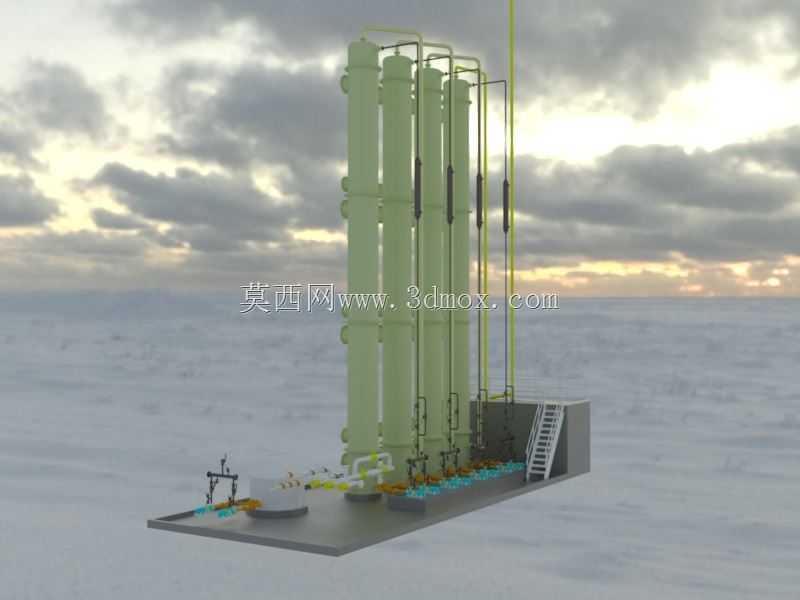

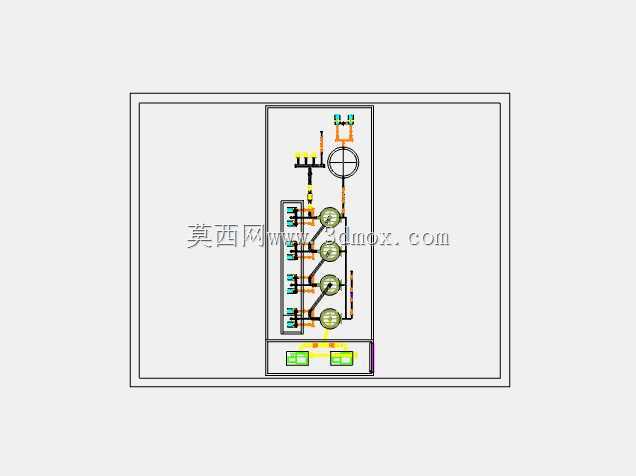

　　在炼油厂常压蒸馏、催化裂化装置的尾气排放段，垃圾发电厂焚烧炉的烟气出口，石灰窑煅烧尾气收集管段，以及回收锅炉的尾部烟道位置，氮氧化物洗涤器是尾气达标排放的核心处理单元，整套装置的布局设计直接决定了现场安装效率与后续运维的便捷性。从结构组成来看，整套设备采用四塔并联的立式布局，四个圆柱形洗涤塔沿底座长边方向等距排布，塔体采用立式薄壁圆筒结构，底部通过法兰与底座上的循环液槽连通，塔体顶部设置排气口，侧面沿高度方向分层开设进液口、检修口与烟气进出口，相邻塔体之间通过横向工艺管道连通，管道上配套设置阀门、流量计与取样口，可根据进气氮氧化物浓度灵活调整单塔的处理负荷，实现串联、并联两种运行模式的快速切换。

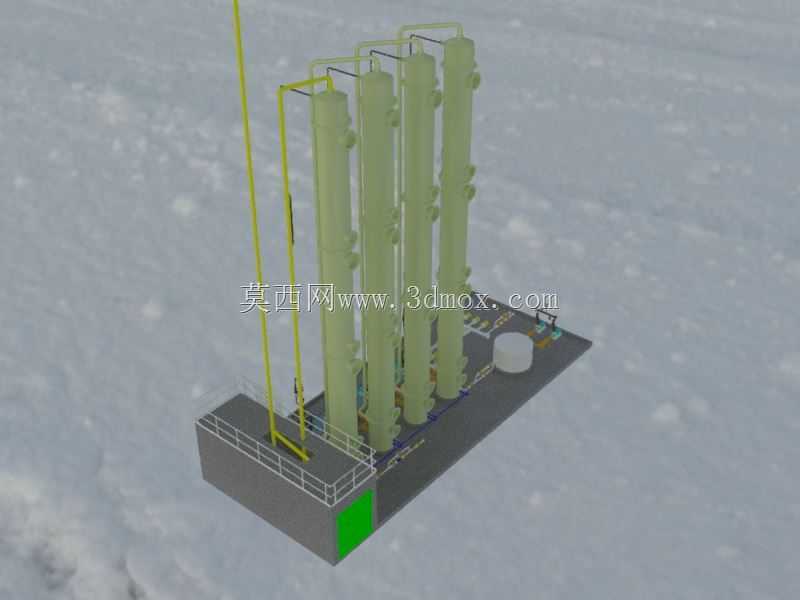

　　底座采用撬装式集成设计，将循环液储槽、加药单元、循环泵组、管道支架全部集成在同一个钢制底座框架上，底座一侧设置混凝土配重块，抵消塔体高度带来的风载荷倾覆力矩，无需现场单独浇筑大型设备基础，仅需对安装地面做硬化找平处理即可完成就位，大幅缩短现场安装的施工周期。塔体之间的工艺管道采用架空敷设方式，黄色标识的工艺管道沿塔体侧面垂直向上布置，在塔体中上部通过横向管段连通，管道转弯处采用大曲率半径弯头，降低管内流体的沿程阻力，减少循环泵的输出功率损耗。

　　设备运行时，含氮氧化物的烟气从塔体下部进气口进入塔内，与塔顶喷淋下来的碱性吸收液逆流接触，气液两相在塔内填料层充分传质，氮氧化物与碱性液体发生化学反应转化为可溶的硝酸盐类物质，随吸收液下落至塔底循环槽，经过加药调整pH值后由循环泵重新输送至塔顶喷淋，净化后的烟气从塔顶排气口排出，可满足工业尾气的氮氧化物排放限值要求。在三维建模过程中，需要重点核对塔体的安装间距，预留出足够的检修操作空间，单塔侧面的检修门开启半径范围内不能布置其他管道与设备，方便后期更换塔内填料、检修喷淋层组件；底座上的泵组与储槽之间的管道连接要考虑减震措施，泵体进出口设置软连接，避免运行时的振动传递到塔体引发结构共振。

　　整套装置的外形尺寸需要匹配现场的安装边界，塔体高度要低于厂区内的管廊最低高度，避免与现有架空管线产生干涉，底座的长度与宽度要适配运输车辆的货箱尺寸，满足整体撬装运输的要求，无需拆分运输到现场再进行组装。塔体外部的管道支架采用可拆卸式结构，通过螺栓与塔体预设的连接板固定，不需要在塔体现场焊接，减少现场施工的动火作业风险。在设备选型阶段，可根据处理风量的大小调整塔体的直径与塔高，四塔并联的布局可灵活调整运行塔的数量，在低负荷工况下可停运部分塔体，降低设备运行的能耗，同时单塔检修时不影响整套系统的正常运行，提升整套废气处理系统的运行可靠性。塔底的循环液槽设置液位计与排污口，可实时监控槽内液位高度，定期排出槽内沉积的固体杂质，避免杂质堵塞喷淋头与管道。
