分体式热泵侧视结构工程设计方案

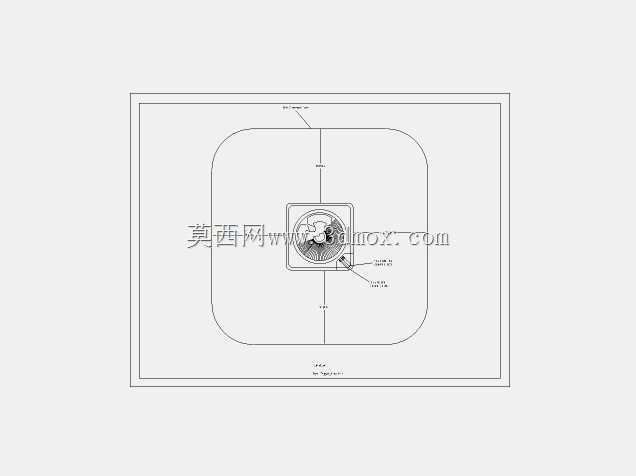

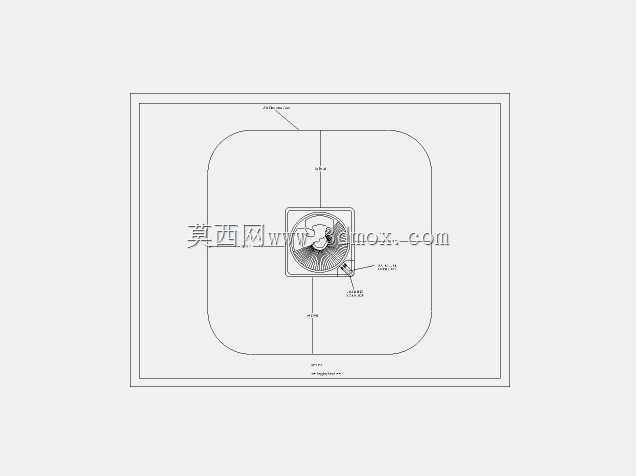

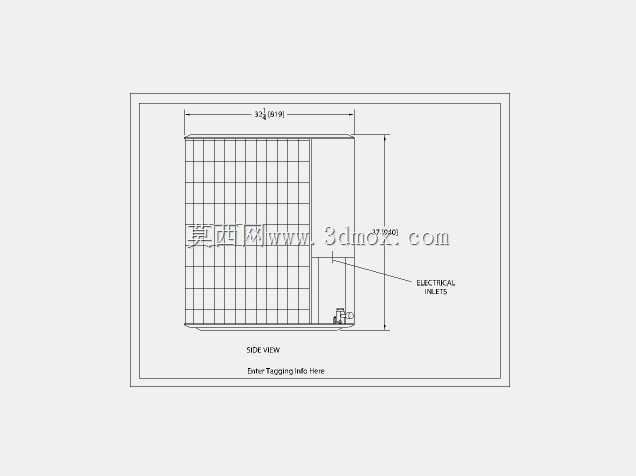

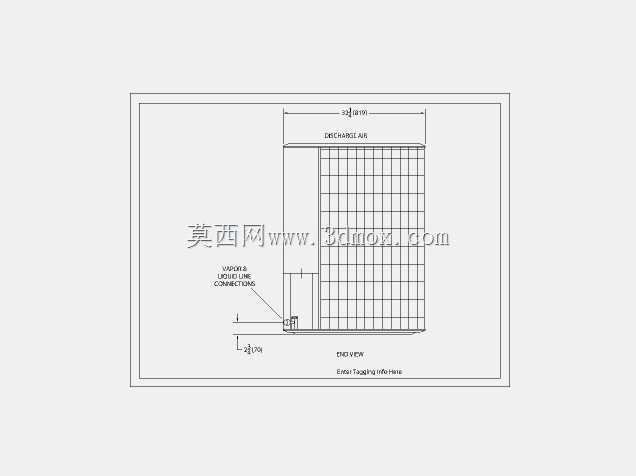

　　在商用暖通配套、工业恒温车间改造以及中小型民用集中冷暖供给场景中，分体式热泵的侧段结构设计直接决定现场安装适配性与后期运维可达性，本次呈现的侧视结构方案，核心围绕设备侧段的电气接入、格栅排布、安装边界三个核心维度做工程化落地。从侧视视角可以看到，设备主体的换热格栅区域占据侧段近四分之三的立面空间，格栅采用等距矩形排布逻辑，每一格的通风间隙经过流场仿真校核，既保证换热过程中空气侧的流通阻力控制在合理区间，避免风机负载过高引发能耗攀升，也能阻挡大粒径杂物进入换热腔，减少日常运维的清理频次。

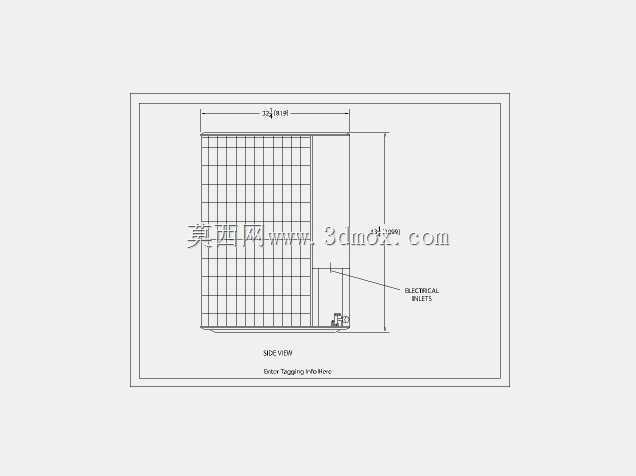

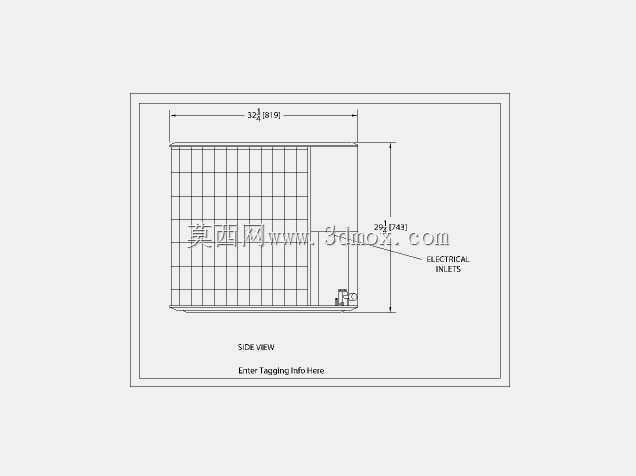

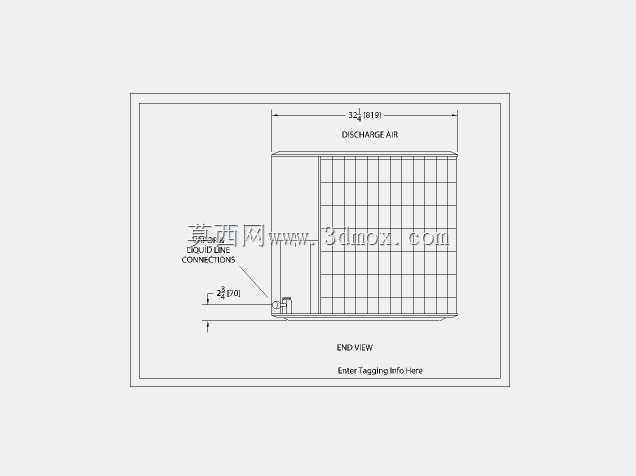

　　格栅右侧预留的电气接口区域做了内凹式结构处理，接口位置距离侧段底边的高度经过现场安装场景统计，适配绝大多数商用机房、户外设备平台的管线排布高度，无需额外做管线弯折转接，降低现场施工的管线损耗与漏点风险。设计过程中没有采用一体化全包覆侧壳，而是将格栅区域与电气接口区域做了分块式结构规划，两个区域的拼接边预留了密封胶条的安装槽位，既满足户外安装的IP防护等级要求，也能在后期检修电气模块时，仅拆卸接口区域的小面板即可完成接线、检测操作，无需拆除整块侧壳，大幅压缩运维操作的作业空间需求。

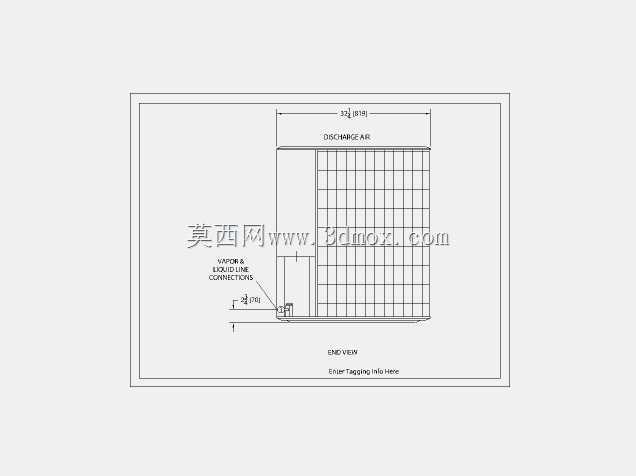

　　从尺寸标注逻辑来看，侧段总宽度、总高度以及电气接口的定位尺寸都做了明确标注，其中侧段总宽度适配常规分体热泵的外机安装支架的孔位间距，现场安装时无需重新打孔调整支架，直接匹配现有标准支架即可完成固定；电气接口的定位尺寸兼顾了左侧换热腔的内部元器件排布空间，不会出现接口与内部换热管路、风机线束发生干涉的问题。侧段底部预留的安装支脚定位边，高度控制在满足地面排水间隙的要求，避免雨季地面积水倒灌进入设备腔体，同时支脚的安装孔位采用长圆孔设计，允许现场安装时有±5mm的位置调整量，抵消基础施工带来的尺寸误差。

　　不同于常规热泵侧壳仅做外观包覆的设计思路，这个侧段结构在格栅背部预留了滤网的安装滑轨，后期更换空气滤网时，可直接从侧段抽出滤网，无需拆卸设备正面或顶部的面板，适配吊顶内安装、平台侧方紧贴墙体安装等受限空间的运维需求。电气接口区域的内凹深度经过核算，能够容纳防水接线盒的安装空间，接线完成后可直接在接口处加装防水盖板，无需额外在设备外部配置独立接线箱，减少现场安装的配套物料成本。格栅的筋条厚度做了优化，在满足侧壳结构强度、避免运输安装过程中发生形变的前提下，尽可能压缩筋条占比，提升有效通风面积，进一步优化换热效率。侧段的边缘折边采用双层折弯工艺，折边处没有尖锐外漏的切边，避免安装搬运过程中出现划伤风险，同时双层折边也提升了侧壳整体的抗形变能力，在设备长期运行产生振动的工况下，不会出现侧壳共振异响的问题。从安装边界来看，侧段左侧为进风面，现场安装时需要预留的通风间隙与格栅有效通风面积做了匹配计算，避免间隙过小导致进风不足引发换热效率下降；右侧电气接口区域预留的操作空间，满足单人单手完成接线操作的空间需求，无需在设备右侧预留过大的检修通道，提升空间利用率。
