家用轿车五辐改装铝合金轮圈三维设计

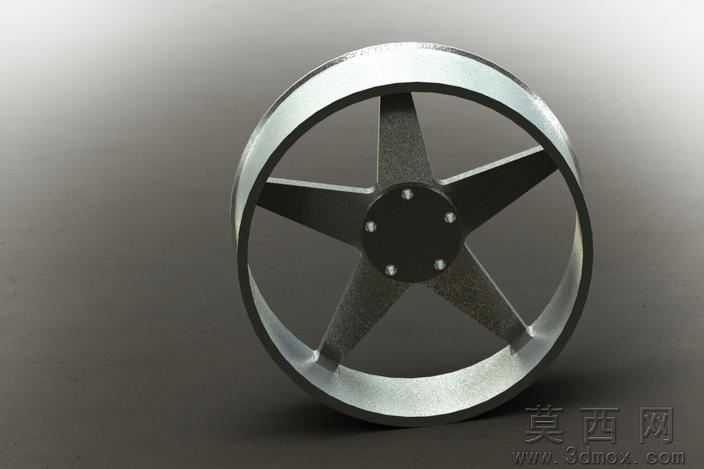

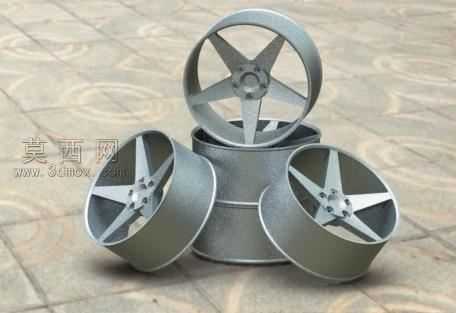

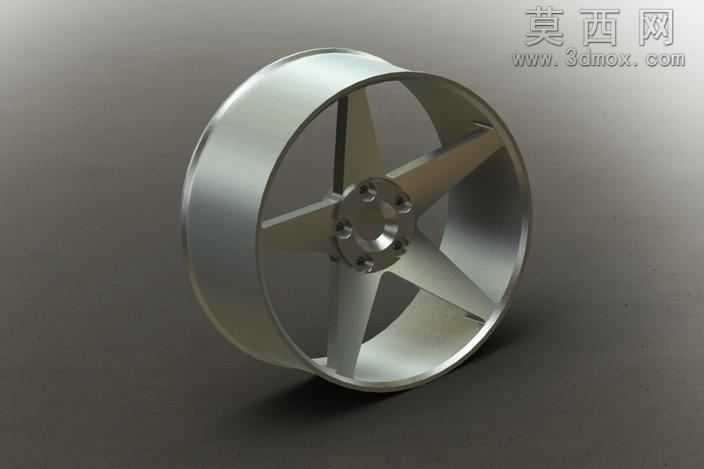

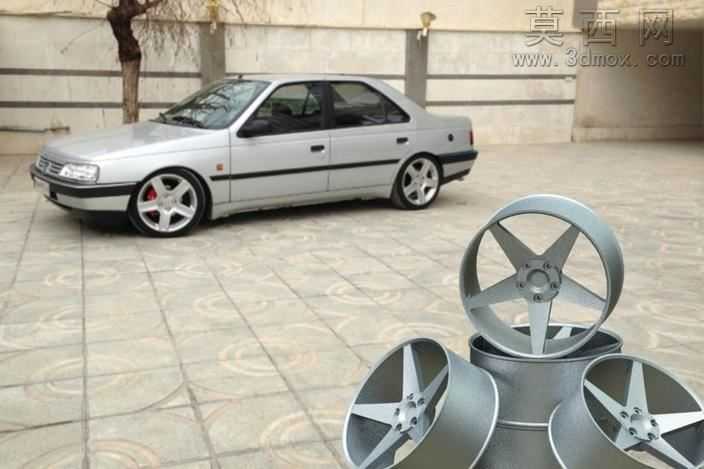

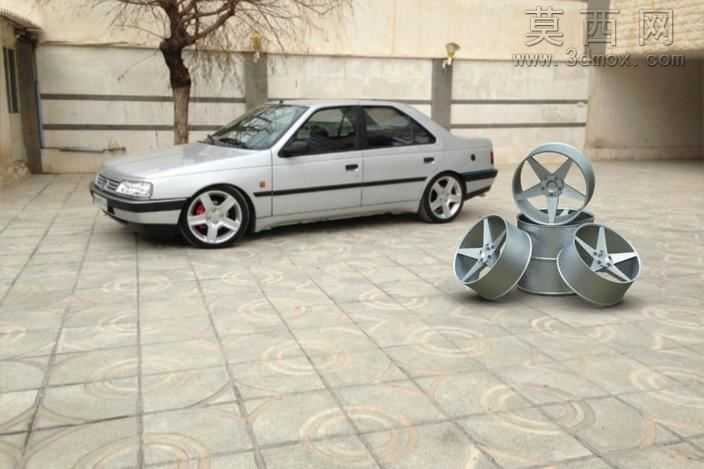

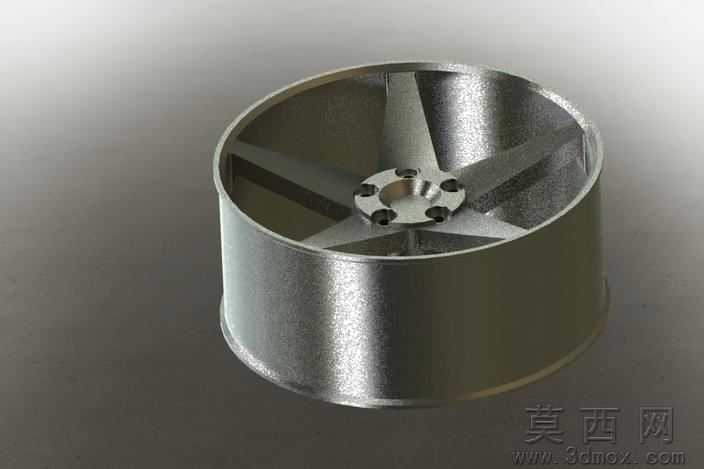

本作品为家用轿车适配的五辐改装款铝合金轮圈三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮圈安装基准面为草图平面，绘制PCD螺栓孔分布圆、中心定位孔、气门嘴开孔的基准轮廓，通过旋转凸台命令生成轮辋的基础筒体结构，严格匹配民用轿车轮胎的适配轮辋直径、胎圈座宽度与凸缘高度参数，保证轮辋与常规真空胎的装配贴合度。轮辐部分采用等厚五辐星形布局设计，每根轮辐从中心轮毂安装座向外延伸至轮辋接合处，通过放样命令实现辐条从中心到边缘的渐变收窄造型，同时对辐条与轮辋、中心座的衔接位置做全圆角过渡处理，既降低应力集中风险，也还原改装轮毂的流畅视觉效果。建模过程中对轮辐背面做轻量化挖槽处理，在保证结构强度的前提下减少非必要材料堆积，还原量产改装轮毂的减重设计逻辑。中心安装座部分精确绘制螺栓沉孔、中心定位凸台的结构，沉孔深度与螺栓帽适配尺寸完全匹配实车安装标准，避免装配干涉问题。渲染阶段为模型赋予哑光银灰色铝合金金属材质，调整材质反射参数模拟铸造铝合金经车削加工后的细腻金属质感，轮辋边缘添加细微的车削纹理贴图提升真实感，搭配同场景的家用轿车整车模型做场景化渲染，直观展示轮圈装车后的视觉效果。材质设置上区分了轮圈主体的铝合金材质与螺栓孔周边的亮面车削区域，通过不同的粗糙度参数还原真实轮毂的加工工艺细节，气门嘴位置预留标准安装孔位，结构完全符合民用改装轮圈的生产制造逻辑，可用于改装方案展示、3D打印样件验证或相关教学演示使用。
