工厂布局用柴油发电机组三维结构设计

　　在工业厂区的整体布局规划阶段，备用供电单元的排布一直是容易被前期方案忽略、却直接影响后期生产连续性的关键环节，很多厂区在做三维总图排布时，往往只预留了大致的设备占地，没有细化机组的本体结构、接口位置与周边操作空间的匹配关系，等到后期设备进场才发现检修通道预留不足、排烟管线与厂区管廊冲突、吊装位置与厂区道路动线不匹配等问题，这套柴油发电机组的三维结构，就是专门针对工厂总图布局阶段的排布需求搭建的，可直接嵌入厂区整体三维布局场景中，辅助设计人员完成供电单元的点位校核与空间匹配。

　　从实际应用场景来看，这类机组主要承担厂区的应急备用供电职能，当市政供电出现中断时，机组可在短时间内启动输出稳定电力，保障生产线上的核心加工设备、消防系统、应急照明、控制系统的持续供电，避免因突然断电造成加工件报废、设备损坏、安全隐患等问题，在连续生产型制造厂区、数据机房配套厂区、有恒温恒湿要求的精密加工厂区中，这类备用机组是总图布局中必须预留位置的核心配套设备。

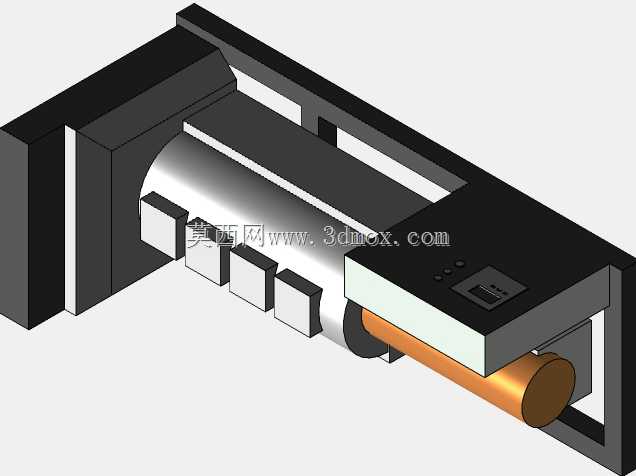

　　模型还原了机组的核心结构组成，包含柴油动力单元、发电输出单元、控制模块、散热单元、机座框架几个核心部分：动力段采用卧式布置的柴油机体结构，外部预留了燃油接口、排烟接口的安装位置，建模时还原了机体上的检修盖板、管路排布的凸起结构，避免布局时与周边管线、墙体产生干涉；发电单元与动力单元同轴布置，外部做了防护壳体包覆，壳体上预留了接线端口的位置，可对应匹配厂区供电管线的接入方向；控制模块布置在机组顶部的侧端位置，操作面板朝向检修通道一侧，符合日常操作与巡检的动线要求，面板上的按钮、显示屏区域都做了结构还原，可直观确认操作面的朝向是否合理；散热单元布置在机组的端部，对应预留了散热通风的空间边界，避免布局时将散热口正对墙体或其他设备，影响散热效率；整体机座采用框架式焊接结构，底部预留了地脚安装的固定点位，可直接与厂区的设备基础点位做匹配校核。

　　设计思路上完全贴合工厂布局阶段的使用需求，没有做过度的细节冗余，既保留了所有影响空间排布的结构特征，又控制了模型的体量，不会在总图整合时造成软件运行卡顿。建模时优先确定了机组的整体安装边界：长度方向覆盖动力段、发电段、散热段的总长度，宽度方向包含机座框架两侧的操作预留空间，高度方向算上顶部控制模块的总高度，所有外凸的结构比如接线盒、排烟口、吊环位置都单独做了结构体现，避免布局时只看主体轮廓忽略外凸部件的干涉问题。

　　安装边界的校核是这类布局用模型的核心价值，模型中明确标注了几个关键的安装预留尺寸要求：机组侧面距离墙体或其他设备需要预留足够的检修空间，满足日常滤芯更换、线路检修的操作需求；散热端前方需要预留无遮挡的通风空间，保障散热气流的顺畅流通；顶部控制模块上方需要预留操作空间，避免被上方的管廊、桥架遮挡操作面；底部基础的地脚孔位间距与机座的固定点位完全对应，可直接导出点位坐标给土建专业做设备基础的预留设计；排烟口的朝向可根据厂区的整体排风方向调整，模型中预留了接口的装配约束，可快速调整排烟管的走向，匹配厂区的排烟管廊布局。

　　不同于设备采购阶段用的精细化展示模型，这套模型的所有结构取舍都围绕布局校核展开：比如机组内部的活塞、曲轴等不影响外部空间的部件做了简化处理，而所有影响外部干涉的结构比如燃油加注口的位置、机油检修口的开盖空间、接线舱的门体开启范围都做了完整还原，甚至连门体开启后的最大摆动边界都做了参考面示意，设计人员在排布厂区设备时，可直接通过模型确认检修门开启时会不会与周边的墙体、管线、其他设备产生碰撞，提前调整设备的安装位置，避免后期安装时出现空间不足的问题。

　　在实际的厂区布局工作中，很多设计人员会用简化的方块代替发电机组，往往会忽略很多细节问题：比如有的方案把机组布置在厂区的角落，结果散热口正对墙角，造成机组运行时散热不畅，频繁触发高温保护；有的方案没有预留检修门的开启空间，后期维护时需要临时拆除周边的管线，大幅增加维护成本；有的方案没有考虑排烟口的位置，排烟管需要绕很长的距离才能接出室外，不仅增加管线成本，还会增大排烟阻力影响机组出力。而使用这套还原了完整外部结构与安装边界的模型，就能在三维布局阶段把这些问题提前暴露出来，在方案阶段就完成调整，大幅减少后期的设计变更与现场整改工作量。

　　另外模型的结构分件完全按照实际设备的装配逻辑搭建，动力段、发电段、控制箱、散热段、机座都是独立的零部件，设计人员如果需要针对特定厂区的需求做调整，比如更换更大功率的散热单元、增加外置燃油箱的位置、调整控制箱的安装朝向，都可以在现有模型的基础上快速修改，不需要重新搭建整体结构，能有效提升总图设计阶段的工作效率。模型的整体比例严格按照实际常用的工业备用机组尺寸还原，没有做夸张的造型调整，嵌入厂区布局模型后可直观呈现设备的实际占比，帮助设计人员更合理地规划厂区的设备排布、管线走向、检修通道动线，让整体布局方案更具可落地性。
