简易Lenz2型垂直轴风力涡轮结构设计

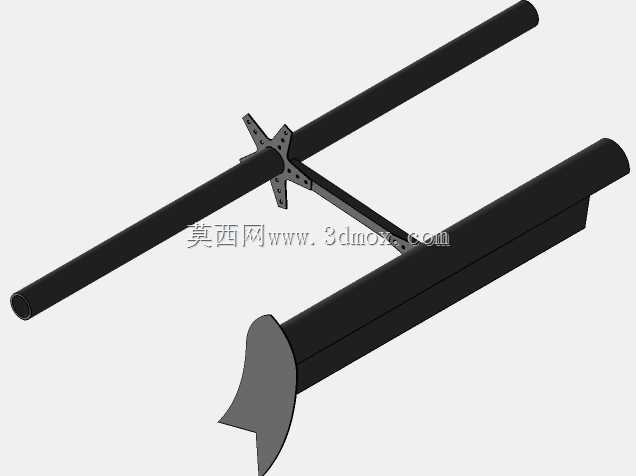

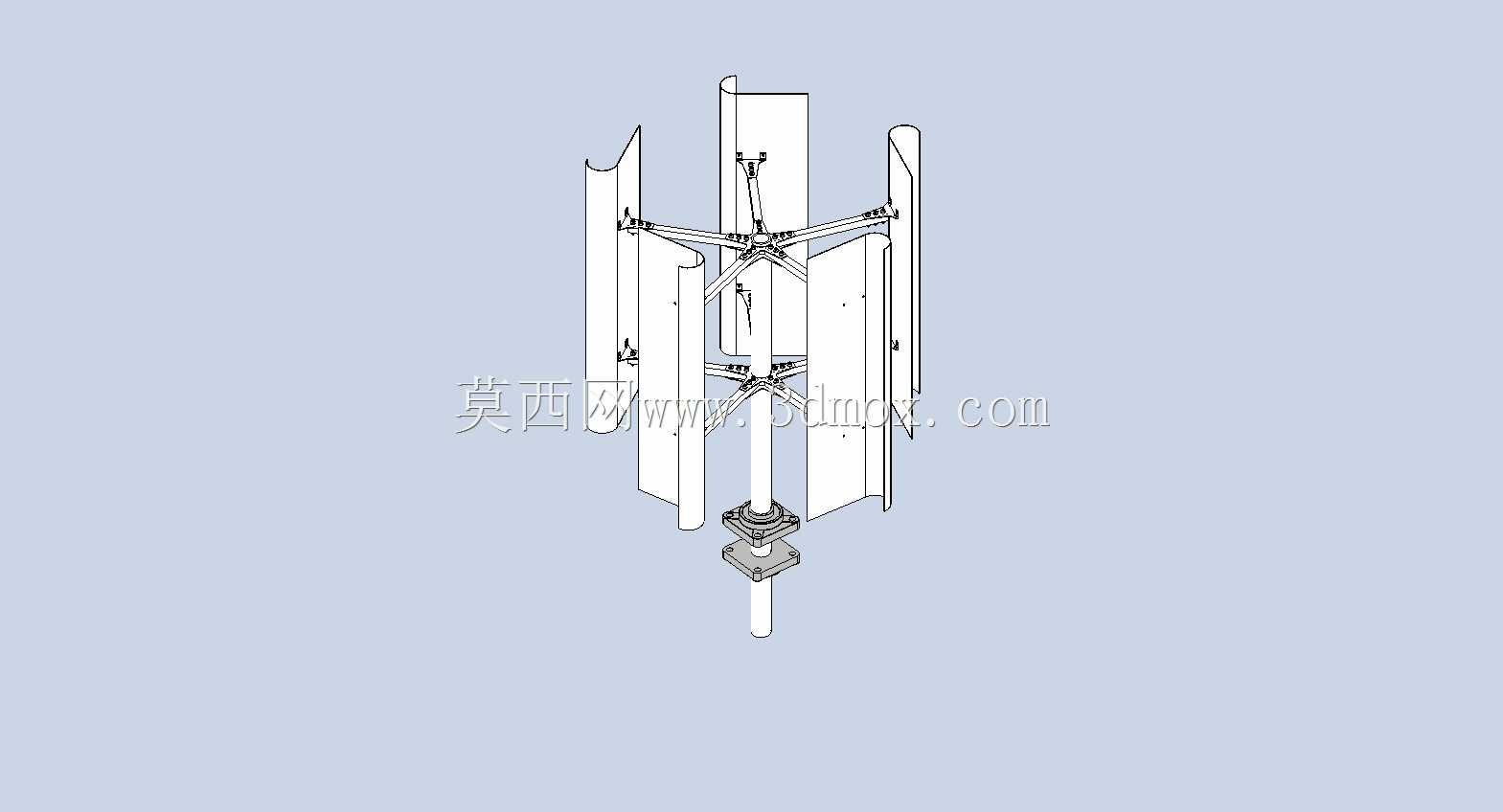

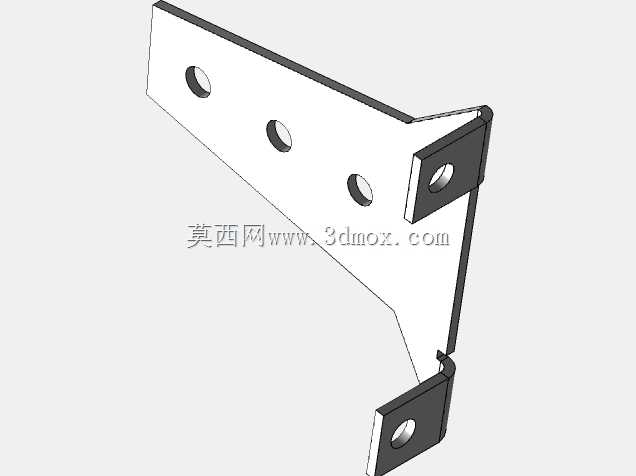

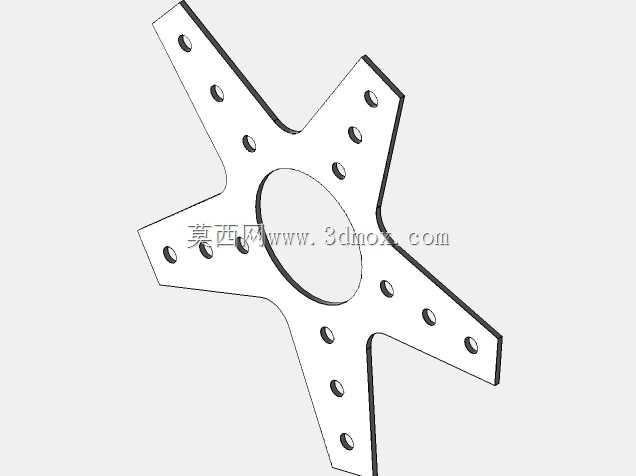

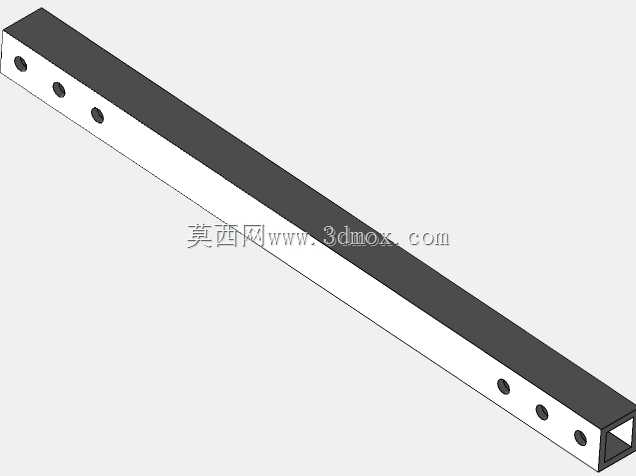

　　这款垂直轴风力涡轮的结构设计，核心瞄准分布式小型风能采集场景，适配城郊自建房、野外监测站点、离网小型供电系统这类对安装空间、风向适应性有要求的使用场景，和传统水平轴风机相比，它不需要额外加装对风转向机构，不管来风方向如何变化，叶片组都能正常捕获风能启动运转，对于风向多变的近地面低空区域适配性更强。从结构组成来看，整套装置分为叶片组、支撑辐条、中心转轴、底座安装段几个核心部分，叶片采用对称式曲面构型，一共四片沿中心轴周向均匀排布，每片叶片通过上下两层辐条与中心轴的轮毂部位连接固定，辐条采用三角支撑构型，能在叶片承受风载荷时分散应力，避免连接部位出现应力集中导致的结构变形。

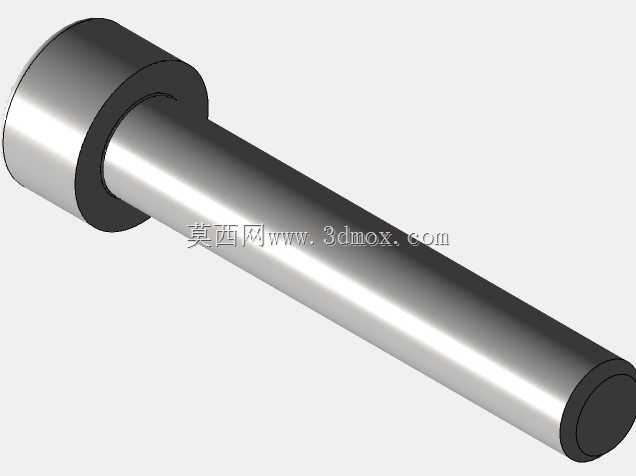

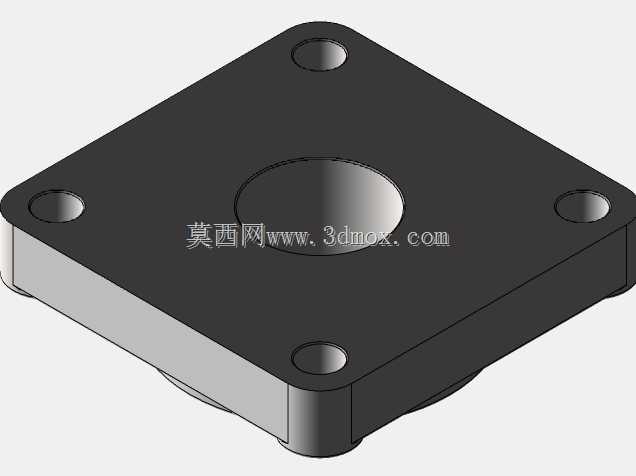

　　设计阶段充分考虑了自制加工的可行性，叶片部分既可以采用铝合金薄板弯折成型，也能使用玻纤、碳纤维这类复合材料铺层制作，铝合金材质的加工门槛更低，普通钣金加工条件就能完成叶片的弯折、打孔工序，复合材料叶片则能在保证结构强度的前提下进一步降低整体重量，降低转轴部位的径向载荷，提升转动顺滑度。中心转轴采用阶梯轴设计，下端预留的安装段可以直接适配常规的立式轴承座，安装底座的法兰盘预留了标准螺栓孔位，能够直接固定在水泥基座、钢结构支架或者屋顶的承重梁上，安装边界不需要额外定制特殊的连接构件，现场施工时只需要保证安装面的水平度，就能让转轴保持垂直状态，避免转动过程中出现偏磨问题。

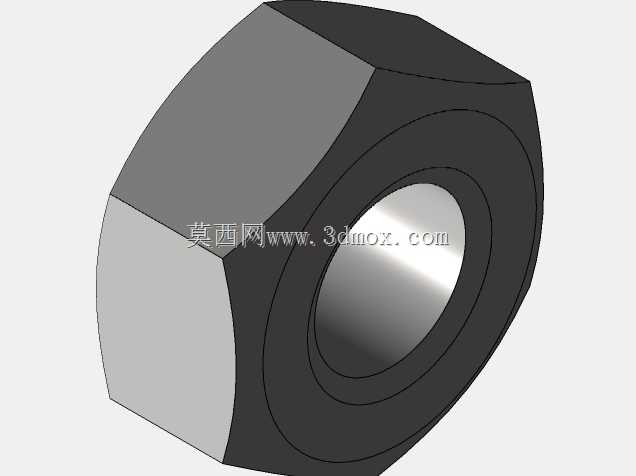

　　实际使用过程中，这类垂直轴风机的启动风速更低，在每秒2.5米左右的轻风条件下就能启动运转，而且叶片的转动线速度比水平轴风机更低，运行过程中的气动噪音更小，不会对周边环境造成明显的噪音干扰，适合对噪音控制有要求的居民区周边安装。结构设计上特意简化了零部件数量，整套装置没有复杂的传动变桨结构，日常维护只需要定期检查转轴部位的润滑状态、辐条与叶片的连接螺栓松紧度即可，不需要专业的风电运维人员就能完成日常保养工作。叶片的曲面弧度经过反复调整，能够在叶片转动到不同周向位置时，分别利用风的推力和压差力带动转轴旋转，相比早期的阻力型垂直轴风机，风能利用效率有明显提升，在同等迎风面积下能输出更多的电能。

　　考虑到小型离网供电场景的使用需求，转轴下端可以直接连接小型永磁发电机，不需要额外加装增速齿轮箱，进一步降低了结构复杂度和故障概率，整套装置的重心集中在中心转轴的轴线上，抗强风性能更好，在遭遇极端大风天气时，不会像水平轴风机那样出现叶片震颤、对风机构失效的问题，结构稳定性更强。在三维建模过程中，所有连接部位的孔位、配合尺寸都做了参数化处理，加工时可以根据实际使用场景的功率需求，等比例缩放整体尺寸，调整叶片的高度和宽度参数，适配不同的安装空间和发电量需求，比如用于野外监测设备供电时，可以缩小整体尺寸降低风阻载荷，用于家庭离网供电时，可以放大叶片尺寸提升风能捕获能力。
