摆动式气动活塞动力机构结构设计

　　该气动活塞动力机构属于小型压缩空气驱动的动力输出装置，核心依靠压缩空气的压力能推动活塞做往复直线运动，再通过曲柄连杆结构将直线运动转换为飞轮的旋转运动，最终对外输出连续扭矩，这类结构常应用在小型教学演示装置、低压气动动力实验台、对防爆有要求的小型气动工具动力端，或是无电力供应场景下的小型驱动单元，相比电动驱动结构，其依靠压缩空气做功的特性完全避免了电火花产生风险，在易燃易爆的挥发性气体作业场景中具备天然的安全优势。

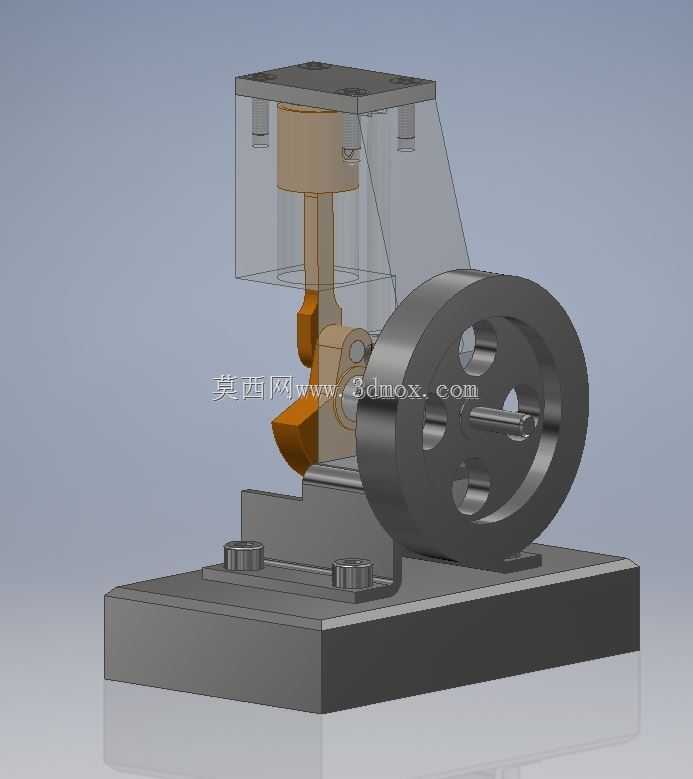

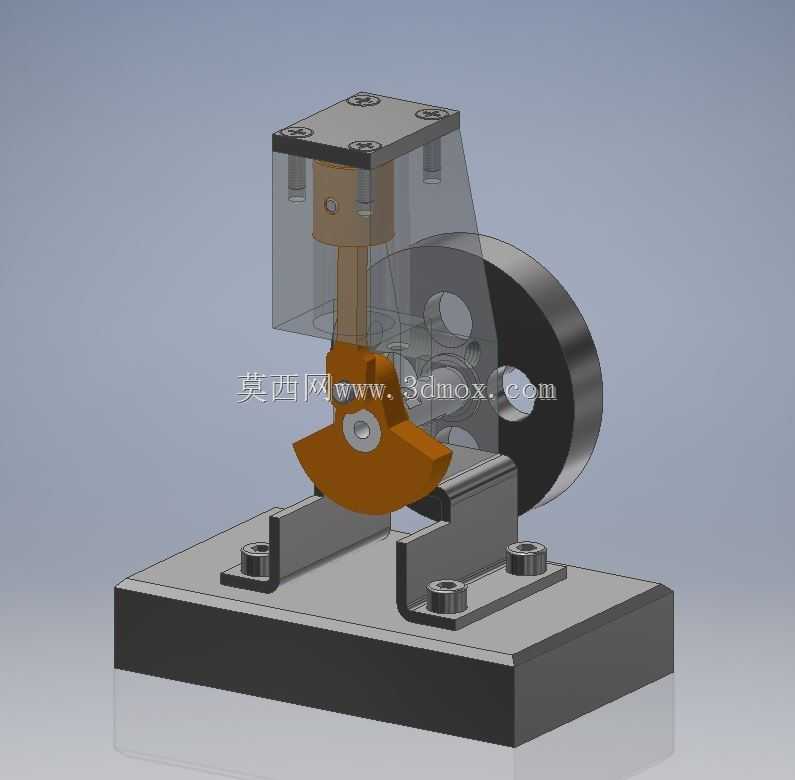

　　从结构布局来看，整套机构采用一体化铸造式安装底座，底座上预留了两组对称的沉头安装孔位，可直接通过内六角螺栓将整套机构固定在实验台架或者设备安装基板上，安装孔的中心距经过公差匹配，能保证安装后整机的同轴度误差控制在0.1mm以内，避免长期运转出现偏磨问题。底座上方集成了气缸支撑立架，立架采用半包围式结构，既可以对气缸缸体形成侧向支撑，减少活塞往复运动带来的缸体振动，也能为上部气缸端盖提供安装定位基准，气缸端盖通过四根均布的螺栓与立架顶部连接，密封面处预留了密封槽安装位，可适配O型密封圈保证压缩空气不会从端盖处泄漏。

　　活塞组件采用铝合金材质加工，活塞环位置预留了密封件安装槽，可根据工作气压选择适配的活塞环材质，当输入0.3-0.6MPa的压缩空气时，活塞可在缸体内做稳定的往复运动，活塞下端通过销轴与连杆连接，连杆与曲柄的连接位置采用铜套衬套结构，可有效降低转动副的磨损，延长机构的维护周期。飞轮部分采用辐条式结构设计，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的气压消耗，飞轮中心的转轴通过两个带座轴承固定在底座的安装凸台上，转轴一端伸出轴承座可作为动力输出端，通过联轴器连接外部负载，飞轮上加工的减重孔同时可作为手动盘车的操作位，在机构调试阶段可通过拨动飞轮检查活塞运动是否存在卡滞、各转动副是否运动顺畅。设计过程中重点匹配了活塞行程与曲柄偏心距的参数关系，经过运动仿真验证，该参数下活塞运动到上止点和下止点时不会出现撞缸问题，同时连杆的摆角控制在合理范围内，有效降低了活塞对缸壁的侧向压力，减少缸壁的偏磨量。整套机构的安装边界尺寸紧凑，底座长度方向尺寸控制在150mm以内，宽度方向不超过80mm，整机高度不超过120mm，可直接集成在小型气动设备的内部作为动力源，不需要额外占用过多安装空间。

　　气路接口设置在气缸端盖的中心位置，可直接连接标准气动快插接头，接入车间常规压缩空气管路即可工作，不需要额外配置复杂的气路控制元件，仅通过调节进气压力即可调整输出转速和扭矩大小，当进气压力为0.5MPa时，输出轴转速可达到300-500rpm，输出扭矩可满足小型负载的驱动需求。在结构细节处理上，所有棱角位置都做了R2-R3的倒角处理，避免安装调试过程中出现锐边划伤的问题，所有转动副位置都预留了润滑脂注油孔，可定期加注润滑脂降低运动阻力，整套机构的零件通用化程度较高，大部分紧固件、轴承、密封件都采用标准件，后期维护更换配件的成本较低，不需要定制特殊规格的零件。
