三接口穿舱式电源连接模块结构设计

　　这款三接口穿舱式电源连接模块，主要面向舱体类电气设备的电源进线转接场景，在户外机柜、特种装备舱室、工业控制箱体的布线环节中，承担舱壁内外侧电源线路的贯通连接与物理隔离作用。不同于常规外露式接线端子，该模块采用一体化嵌装结构设计，安装时可直接卡入舱壁预设的矩形开孔，通过两端带安装孔的固定耳完成锁紧固定，无需额外设计复杂的转接支架，能有效压缩舱壁位置的安装占用空间。

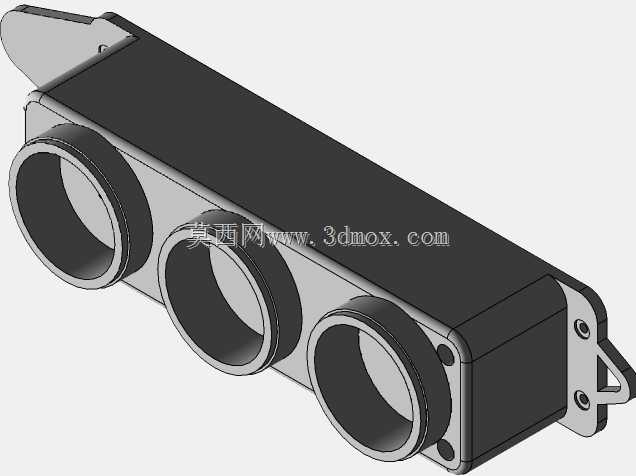

　　从结构细节来看，模块主体采用长条形矩形壳体布局，三个等间距排布的圆形接口沿壳体长度方向一字排列，每个接口外圈都设计有阶梯式止口结构，装配时可与配套的线缆接头密封圈紧密贴合，配合壳体本身的密封胶圈槽位，能够满足舱体分隔区域的防尘防水要求，避免外部水汽、粉尘沿接线缝隙进入舱体内部。壳体侧面的固定耳采用弯折式一体结构，两个安装孔位的中心距经过适配性设计，可兼容市面主流厚度的金属舱板、工程塑料舱板安装需求，安装时仅需从舱外侧将模块推入开孔，在舱内侧用两颗标准紧固件即可完成锁紧，装配工序简单，后期维护拆卸也无需拆解舱内其他布线结构。

　　在功能设计层面，三个独立接口分别对应独立的接线腔室，腔室之间设置有绝缘隔离筋，可避免不同回路之间的电弧串扰，每个接口内部预留的接线空间可适配6平方毫米以内的多股铜芯线缆，压接端子后可直接卡入腔室内的卡位结构，无需额外打胶固定，接线完成后盖上配套的端盖即可实现腔室封闭。壳体主体选用阻燃级工程塑料材质，兼顾绝缘性能与结构强度，在-20℃到80℃的工作环境温度范围内不会出现材质脆化、形变问题，可适配大部分工业场景的环境使用要求。

　　设计过程中优先考虑了安装边界的适配性，模块整体长度控制在180mm以内，宽度方向尺寸为62mm，壳体嵌入舱板的深度为48mm，不会过度占用舱内或舱外的布线空间；三个圆形接口的中心距统一为45mm，接口内径为22mm，可兼容标准的PG21型电缆防水接头，用户无需单独定制非标接头，直接采购市售标准件即可完成装配。壳体顶部的平面区域预留了标签粘贴位，可粘贴回路标识标签，方便后期运维时快速识别不同接口对应的线路回路，减少运维排查的时间成本。

　　不同于传统的多端子零散接线方式，该集成式模块将三个电源转接通道整合在单一壳体上，既减少了舱壁上的开孔数量，提升舱体整体的结构强度与密封性能，也让布线布局更加规整，避免多组零散端子排布带来的布线杂乱、接线错误概率升高的问题。在实际设备装配场景中，这类模块常被用于分布式电源控制柜、户外通讯基站舱体、移动式特种电源设备的舱壁接线位置，能够在实现电源线路可靠贯通的同时，保证舱体分隔区域的防护等级达标，减少后期线路故障的排查点。

　　结构建模过程中，对壳体的壁厚做了均匀化处理，主体壁厚控制在2.5mm，既保证壳体的抗冲击强度，也避免注塑成型时出现缩痕、翘曲等工艺缺陷；固定耳与主体连接的位置做了圆角过渡加强处理，可承受安装锁紧时的压紧力，不会出现固定耳断裂的问题。接口位置的阶梯止口公差控制在±0.1mm，可保证与防水接头配合时的压紧量均匀，不会出现因公差过大导致的密封失效问题。
