quazzle334光引擎灯盒剖视结构设计

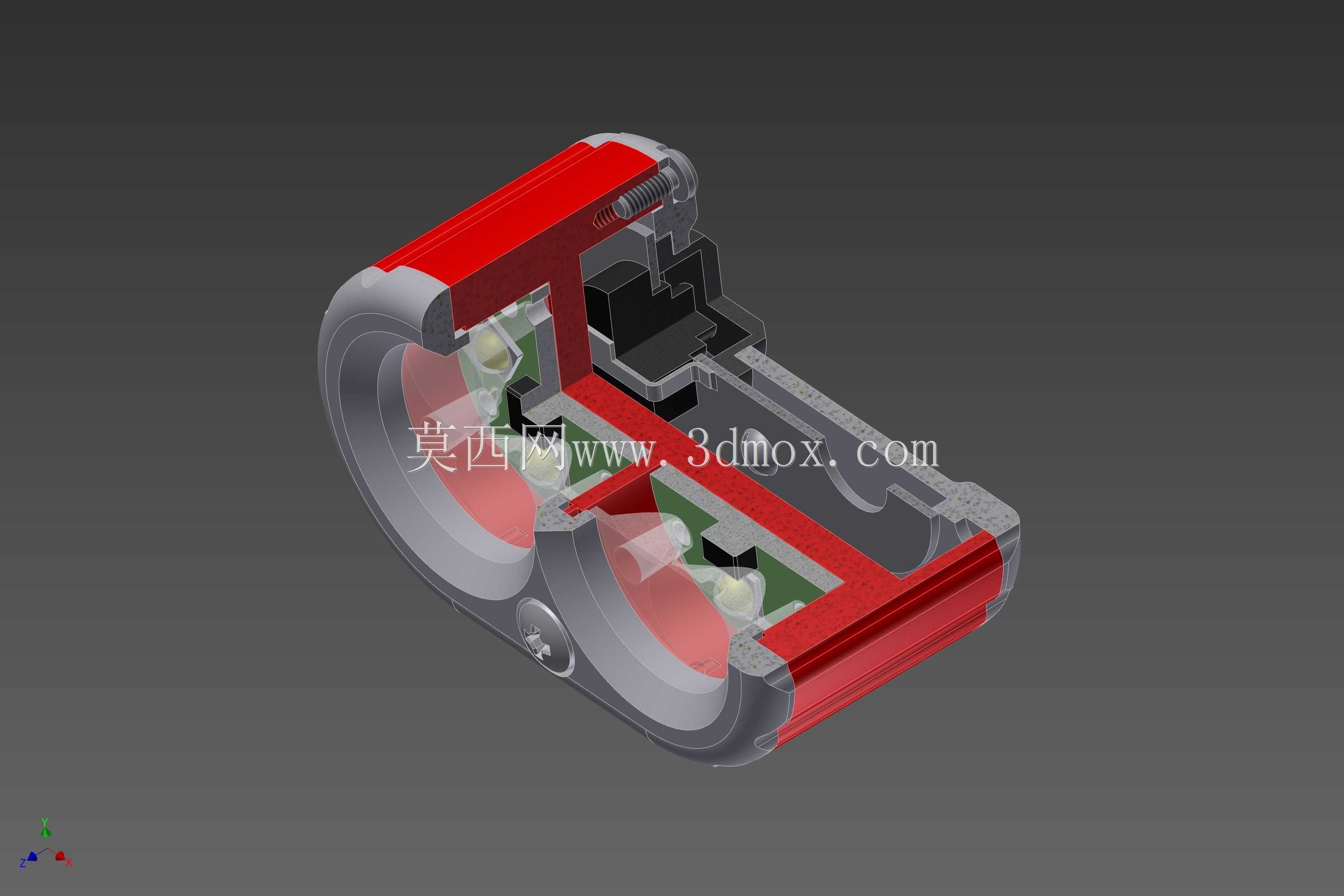

　　这款剖视展示的光引擎灯盒，是面向嵌入式照明场景开发的集成式光学承载组件，日常多应用在展陈照明、设备状态指示、商用暗装光源的配套安装环节，核心作用是为光引擎模组提供结构防护、光路约束以及电气元件的安装定位，避免内部光学元件受外力磕碰、积尘污染，同时约束光线出射角度，减少杂散光对目标照明区域的干扰。从剖视结构能看到，整体采用对称式双腔布局，外壳主体为硬质耐磨材质，侧边做了加厚的红色包覆层，既提升手持安装时的防滑触感，也能在嵌入安装孔位时提供足够的挤压形变余量，适配不同公差的安装开孔。

　　内部腔体做了分层设计，靠近出光口的位置预留了透镜安装位，台阶式的定位槽可以直接卡合固定配光透镜，不需要额外打胶固定，后期维护更换透镜时直接抠取即可，大幅降低现场运维的操作难度。中间层是PCB板安装位，预留了四个对称的螺丝柱，孔位做了沉头设计，螺丝锁紧后不会突出板面干涉上层透镜安装，板上的电子元件排布避开了光路通道，避免元件阴影投射到出光面影响照明均匀性。侧边的腔体走线槽做了圆弧过渡，没有尖锐棱角，穿线时不会刮破线材绝缘层，进线口位置预留了防水胶圈的安装槽，适配常规的硅胶密封胶圈，可满足IP54级别的防尘防泼溅要求，能在有少量凝露、粉尘的半户外廊檐、设备舱内部场景使用。

　　设计阶段优先考虑了安装兼容性，整体外轮廓做了圆角处理，没有突出的卡扣结构，安装时可以直接推入对应尺寸的开孔，依靠侧边包覆层的摩擦力实现预固定，后续再通过侧边的紧定螺丝完成锁死，不需要额外制作安装支架，能适配1.5mm到5mm厚度的安装面板。出光口的内圈做了哑光黑色的消光处理，避免内壁反光形成杂散光，让光线全部通过透镜投射到目标区域，实测在30度配光透镜下，中心照度均匀度能达到0.8以上，完全满足展陈照明对光斑质量的要求。内部的电气间隙预留符合低压照明设备的安全规范，高压驱动部分和低压光引擎部分之间做了隔离筋，两者的爬电距离满足6mm以上的安全要求，避免长期使用后积尘导致的绝缘失效问题。

　　壳体的合模线设置在侧边非外观面，剖视结构能看到上下壳的定位止口做了0.2mm的过盈配合，组装时不需要额外涂胶就能实现紧密贴合，配合防水胶圈可以有效阻挡粉尘进入腔体内部。两端的端盖采用卡扣式固定，卡扣的卡合量设计为0.8mm，既保证日常使用不会松脱，也能在需要拆解维护时用一字螺丝刀轻轻撬动即可打开，不会撬坏壳体卡扣。整体结构没有复杂的异形曲面，所有加强筋的厚度都控制在壳体壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲问题，量产时的良率能控制在95%以上。安装边界上，整体长度适配常规的双孔暗装开孔，安装时不需要在面板上开异形孔，用常规的双圆开孔器即可完成开孔作业，现场安装效率比同类型异形灯盒提升40%左右。内部预留的驱动安装空间可以兼容市面上主流的恒流驱动板，不需要单独定制驱动元件，后期替换配件的采购成本更低。
