带流阀集成式工业流体预备储配罐体

　　在中小型工业流体输送、工艺介质暂存的现场工况里，这类集成流阀的预备罐往往承担着缓冲管路压力波动、预留介质补给余量的核心作用，不像大型立式储罐那样承担大宗物料存储职能，它更多是嵌在管路支路、设备前端的小型储配单元，常见于水处理支路、小型化工试剂输送、暖通循环水补压、实验室流体回路这类场景里，避免主路泵组启停时产生的水锤直接冲击末端精密器件，也能在主路供液短暂中断时提供数分钟的介质缓冲余量，给运维人员留出应急处置的时间窗口。

　　从结构设计逻辑来看，罐体本身采用等径直筒搭配上下标准椭圆封头的构型，没有做异形曲面的冗余设计，一方面是直筒段的环向应力分布均匀，常规壁厚下就能承受0.6-1.0MPa的常规工作压力，加工时卷板、焊接的工序难度低，量产时的成型一致性更容易控制；另一方面直筒外壁预留的阀组安装支架是和罐体焊接为一体的，不需要后期在现场额外做支撑构件，支架的安装孔位完全匹配配套流阀的法兰距，安装时只需要将流阀对齐孔位穿入螺栓紧固即可，不需要现场配钻、切割调整，能大幅缩短现场装配的工时。

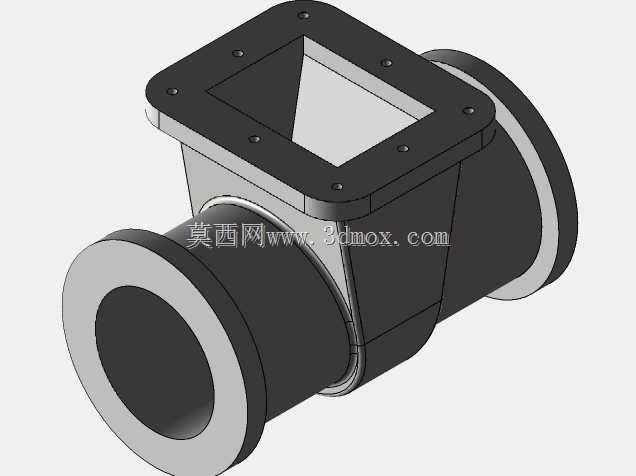

　　流阀和罐体的连接采用侧进底出的流道布局，进液口设置在直筒段上侧三分之一高度位置，介质进入罐体时不会直接冲击罐底沉积的杂质，也能顺着罐壁形成缓流，减少进气产生的气泡；出液口设置在下封头的最低点，配合罐体安装时的3度倾斜角度，能保证罐内的残留介质可以完全排空，不存在积液死角，在需要定期更换介质、清洗罐体的工况下，不需要额外开设排污口就能完成排空操作，减少了罐体上的开孔数量，也就降低了泄漏点的数量，提升长期运行的可靠性。

　　安装边界方面，罐体的总高度控制在常规工业管路的架空安装高度范围内，支脚的安装孔距适配常见的5号槽钢支架间距，不需要额外定制加宽的支撑构件；阀组的操作手柄朝向预留了足够的操作空间，安装后手柄距离墙面、相邻管路的距离不小于150mm，操作人员戴常规劳保手套就能完成阀门开度调节、开关操作，不会出现操作空间卡滞的问题。罐体顶部预留的排气孔接口是标准管螺纹，既可以安装自动排气阀排出罐内积气，也可以接小型压力传感器实时监测罐内压力，不需要对罐体结构做二次改造就能适配不同的监测需求。

　　设计时特意将阀组的重量通过集成支架传递到罐体本身的支脚受力路径上，没有让连接管路承担阀组的额外重量，避免长期运行后管路因为承重产生变形、密封面错位泄漏的问题；罐体的壁厚选取留了足够的腐蚀余量，适配常规水性介质、低浓度腐蚀性试剂的使用场景，不需要额外做内衬防腐处理就能满足多数常规工况的使用要求。在流阀的选型匹配上，接口通径和罐体的进出液口完全一致，不存在变径产生的局部流阻增大问题，介质流过阀组时的压力损失控制在5%以内，不会因为加装预备罐影响整个管路的输送效率。

　　实际现场使用中，这类集成式预备罐不需要复杂的安装调试，只需要将支脚固定在支撑结构上，对接前后管路，确认阀门开关灵活就可以投入使用，日常运维只需要定期检查阀组密封面是否有渗漏、罐支脚固定螺栓是否松动即可，没有复杂的维护保养要求。相比分开采购罐体、阀门、现场焊接支架的实施方式，集成式的结构在设计阶段就完成了应力校核、流道模拟，避免现场施工时出现的支架焊接位置不合理、阀组安装角度不对导致的操作不便、流阻过大等问题，整体的可靠性比现场拼装的结构高很多，也能减少现场施工的动火作业，在一些有防爆要求的安装场景里，这种预集成的结构更适配现场的安全管理要求。
