风洞测试用小型风力涡轮机结构设计

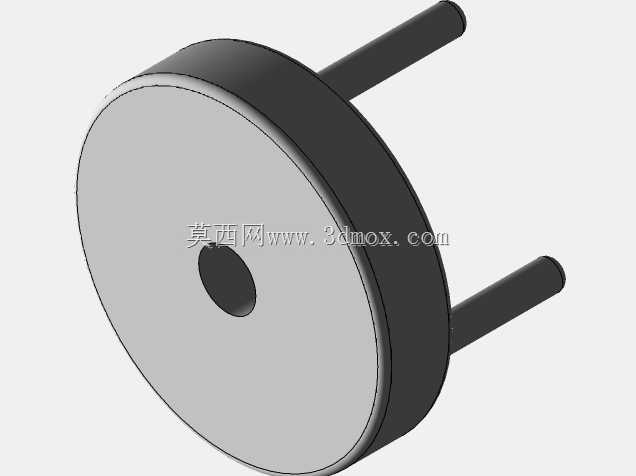

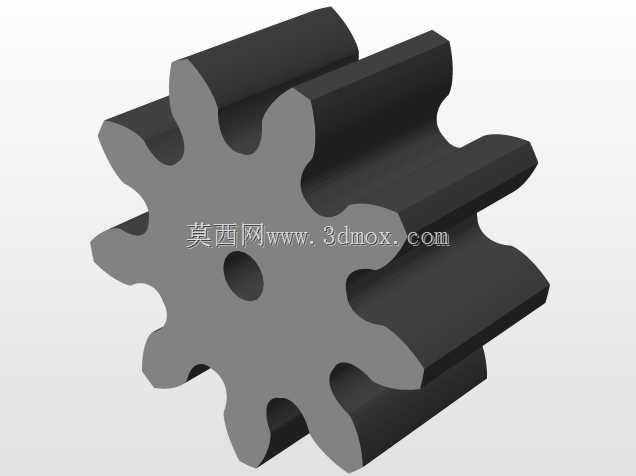

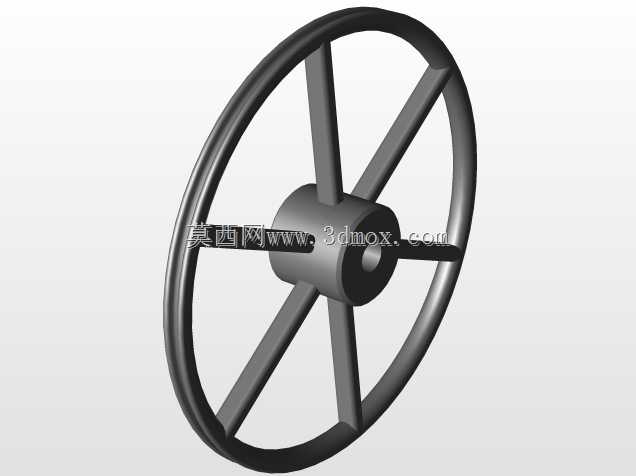

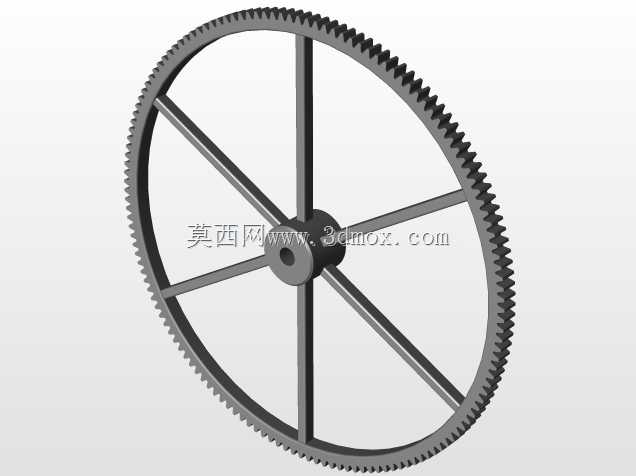

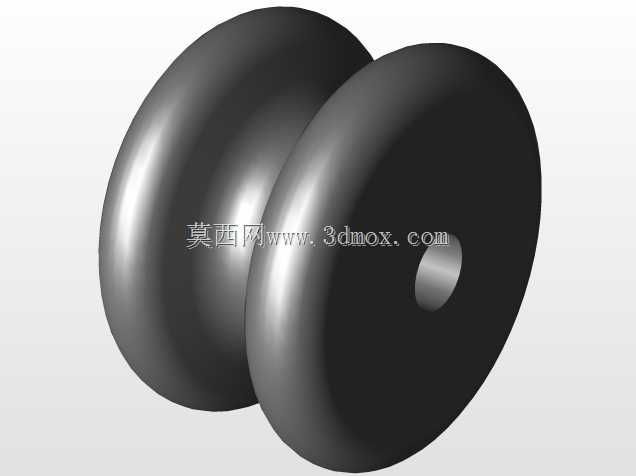

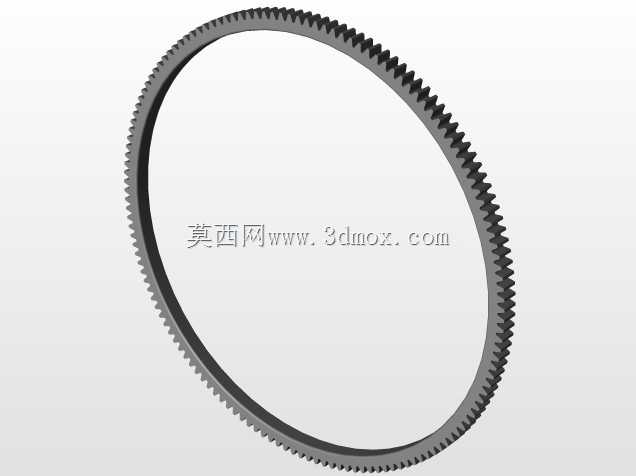

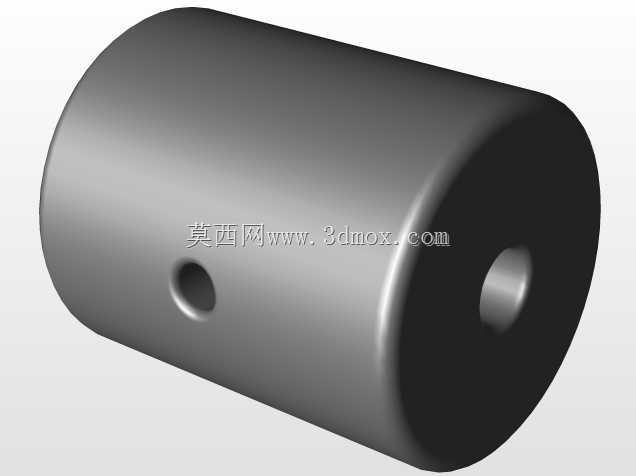

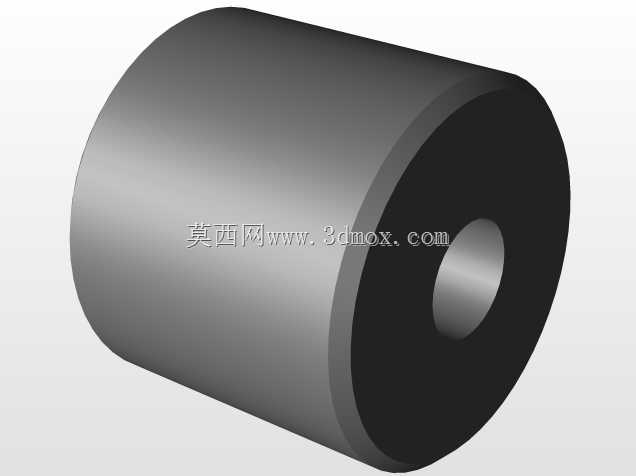

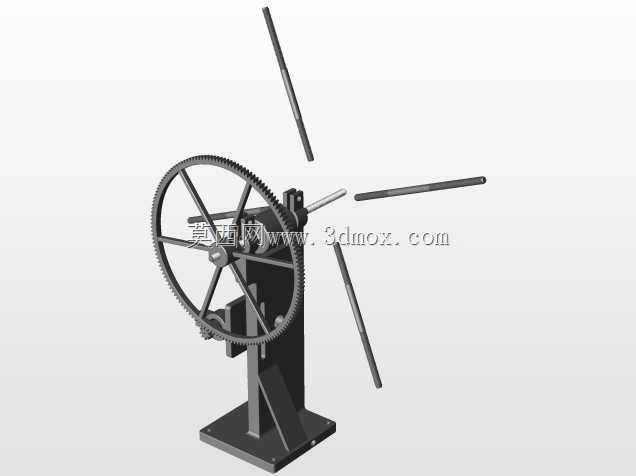

　　这套三维结构针对风洞实验场景下的小型风力涡轮测试需求搭建，核心服务于高校气动实验室、新能源研发部门的基础风能特性验证工作，可直接安装在开口式低速风洞的试验段支架上，完成不同来流风速下的涡轮转速、扭矩输出、气动阻力等参数的采集标定。从结构组成来看，主体采用圆盘式基座搭配双径向支杆的布局，圆盘主体作为涡轮的核心承载与流道约束结构，中心开设的通孔用于穿装扭矩传感器的连接轴，轴孔与圆盘端面的垂直度公差控制在0.02mm以内，避免高速转动时出现轴系跳动影响测试数据精度。圆盘外圈做了1.5mm的圆角过渡处理，减少边缘处的气流分离，降低非测试段的紊流干扰，保证流经涡轮叶片区域的流场均匀性。

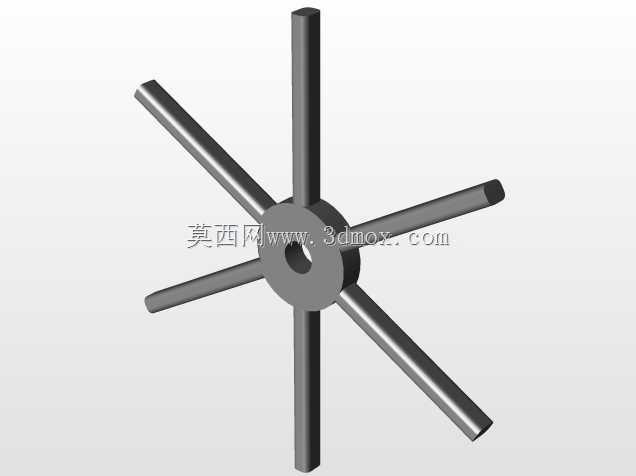

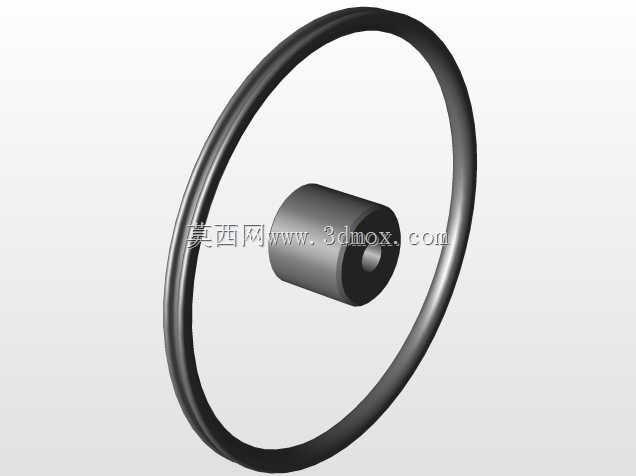

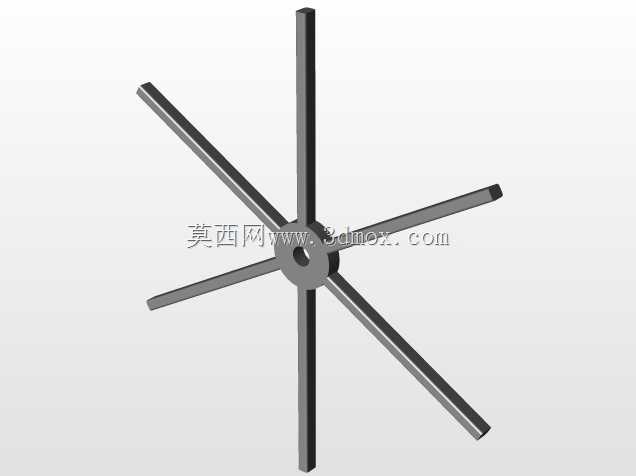

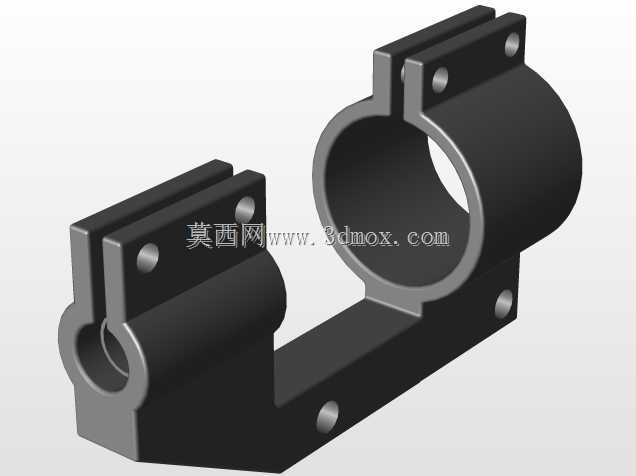

　　双支杆采用等直径圆柱结构，沿圆盘径向对称布置，支杆长度根据常规风洞试验段的安装间距设定，末端预留M5的螺纹安装孔，可直接与风洞内部的固定支架锁紧，支杆与圆盘主体的连接位置做了局部加厚处理，避免风洞高速来流时支杆产生共振，影响测试台的整体稳定性。设计过程中优先考虑了测试场景的拆装便捷性，圆盘主体与支杆采用分体式装配结构，连接位置采用H7/h6的间隙配合，装配后无需额外粘接即可保证同轴度，实验人员可根据不同的测试需求快速更换不同直径的圆盘主体，适配不同尺寸的涡轮叶片测试方案。

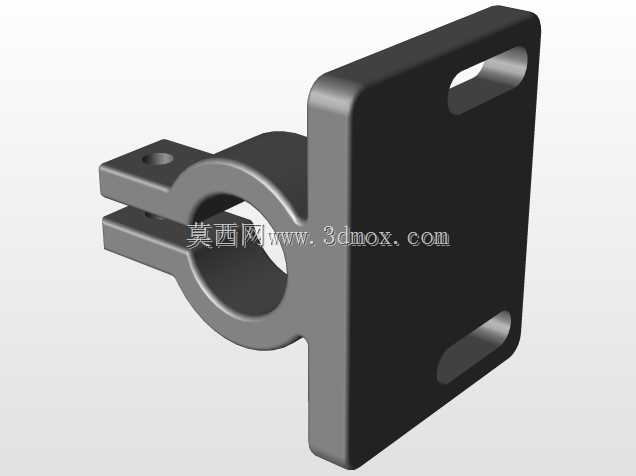

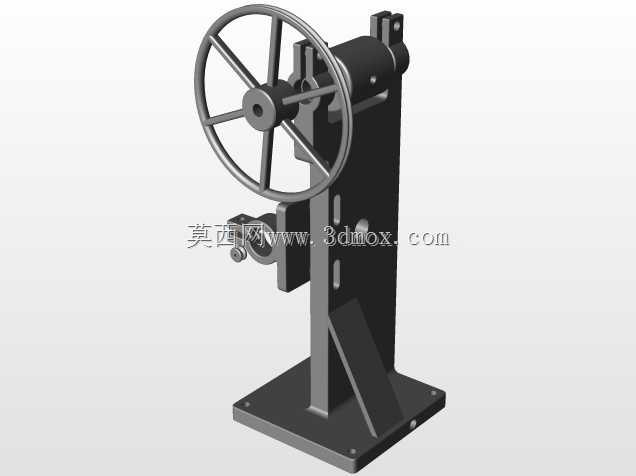

　　从安装边界来看，整套结构的最大外轮廓尺寸控制在常规0.6m口径低速风洞的试验段有效空间范围内，支杆的安装孔距匹配多数高校风洞标配的支架安装孔位，无需额外加工转接件即可完成装夹。结构的流场适配性经过反复校核，支杆的布置位置避开了涡轮叶片的正前方来流区域，最大程度降低支杆扰流对涡轮进气端流场的影响，保证测试数据能够真实反映涡轮本身的气动特性。圆盘的端面平面度公差控制在0.01mm，安装后可保证涡轮叶片的旋转平面与来流方向垂直，避免因安装倾角导致的测试数据偏差。

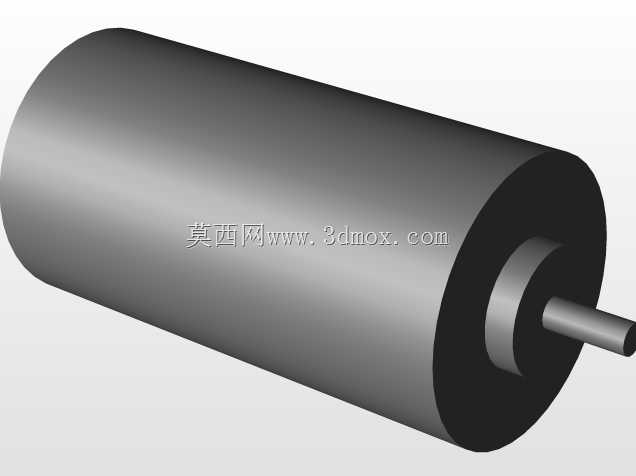

　　在功能设计上，这套结构除了基础的承载固定作用外，圆盘背面预留了传感器走线的线槽，可将扭矩、转速传感器的信号线从支杆内部引出至风洞外部的采集设备，避免走线裸露在流场中产生额外的气动阻力。中心轴孔处设计了标准的轴承安装位，可适配6000系列深沟球轴承，降低涡轮转动时的摩擦阻力，保证低风速下涡轮也能顺利启动，覆盖更低风速区间的测试需求。针对风洞测试中可能出现的高速旋转工况，圆盘与支杆的连接位置做了有限元强度校核，在30m/s的来流风速下，结构的最大变形量不超过0.05mm，完全满足测试精度要求，同时结构的固有频率避开了风洞风机的常用工作频率区间，避免出现共振现象。整套结构的零件数量少，加工工艺性好，除轴孔和安装面需要精加工外，其余表面均可采用普通车削、铣削工艺完成，加工成本低，适合实验室小批量制作使用。在实际使用过程中，这套测试台可快速更换不同翼型、不同数量的涡轮叶片，完成多组对比实验，无需重新制作整套安装结构，大幅缩短实验准备周期。结构的表面处理采用哑光阳极氧化工艺，避免风洞测试中使用粒子图像测速设备时出现反光干扰，保证流场可视化测试的拍摄效果。
