十字星形通孔调节手轮三维结构设计

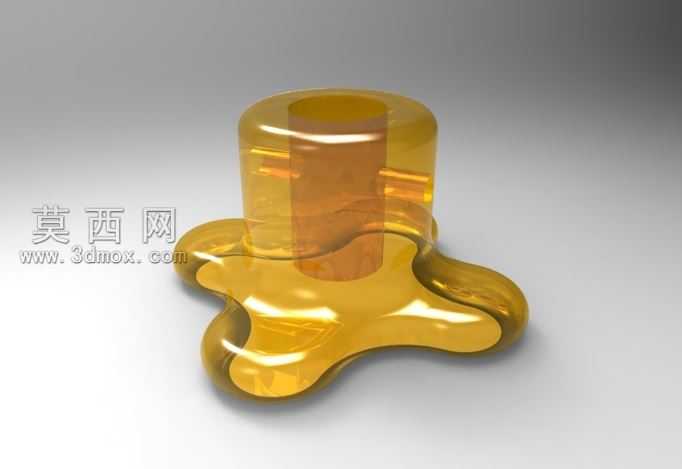

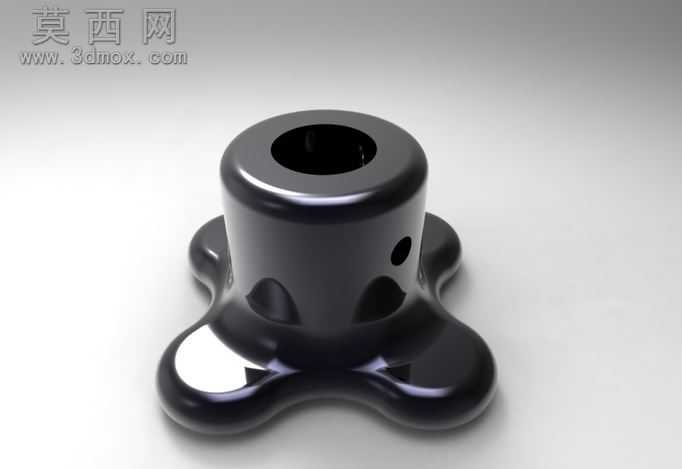

本作品为十字星形通孔调节手轮的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心轴孔为定位基准，确定中心套筒的轴向高度、内孔直径与壁厚参数，保证内孔可适配对应规格的阀杆、调节轴类连接件，套筒侧壁预留的径向小孔为锁紧定位孔，可配合紧定螺钉实现手轮与轴件的相对固定，避免操作过程中出现打滑、空转的问题。中心套筒向外延伸出四个均匀分布的弧形瓣状握持结构，建模时对每个握持瓣的轮廓做了顺滑的曲面过渡处理，所有棱边均采用大圆角倒角工艺，既消除了尖锐边角带来的操作安全隐患，也让握持时的受力分布更均匀，长时间操作不易产生硌手的疲劳感。材质与渲染阶段，针对手轮常用的胶木、增强尼龙或金属电镀等不同应用场景做了材质效果调试，本次展示的亮面黑色金属质感效果，通过调整材质的反射率、粗糙度与环境光遮蔽参数，还原了金属镀层表面高光亮面的视觉特征，曲面转折处的高光过渡自然，精准呈现出手轮表面的光滑质感与立体轮廓。结构设计上充分考虑了人机工程学要求，四个握持瓣的外伸长度、弧度曲率均经过尺寸优化，单手握持时手指可自然贴合瓣体曲面，转动施力时力臂长度合理，无需过大握力即可完成精准的调节操作；中心套筒与握持瓣的连接位置做了加厚过渡处理，避免应力集中导致的结构断裂问题，整体壁厚均匀，既满足结构强度要求，也适配注塑、压铸等常见的五金配件加工工艺，可直接用于后续的工程出图与生产制造。设计过程中对整体结构做了对称性校验，四个握持瓣围绕中心轴呈90度均匀分布，保证转动时的动平衡性能，转动过程无偏心力矩，操作手感顺滑稳定，可广泛应用于阀门调节、设备参数微调、工装夹具锁紧等各类需要手动旋转调节的工业场景。
