24伏小型电源模块三维结构设计

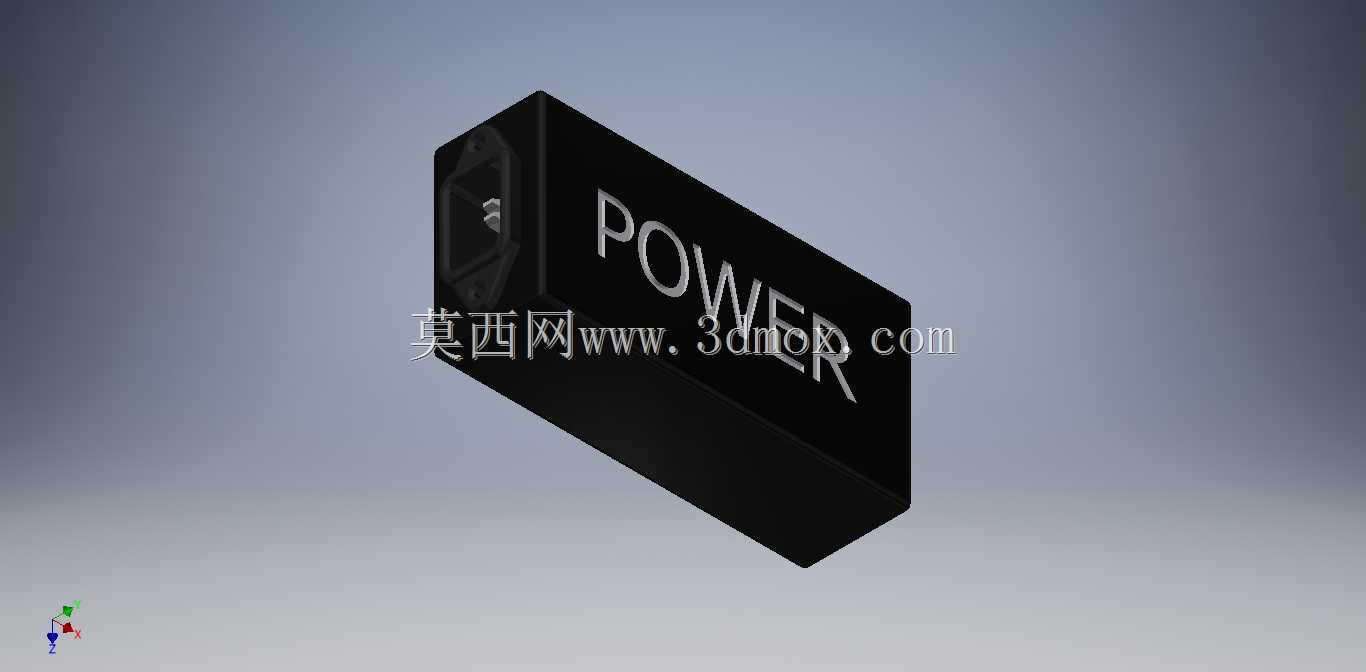

　　这款24伏供电单元的三维结构设计，首先围绕工业现场低压直流供电的实际需求展开，在各类自动化控制柜、小型机电设备、嵌入式电控系统中，这类小体积供电模块是给传感器、小型继电器、控制板卡提供稳定直流输入的核心部件，很多现场调试时遇到的信号干扰、设备重启问题，追根溯源都和供电模块的安装布局、结构设计合理性有直接关联。从结构设计思路来看，整体采用方正的封闭式壳体造型，外壳表面做了哑光硬质处理，正面蚀刻清晰的POWER标识，方便现场运维人员快速识别供电回路，避免检修时误操作其他功能模块。

　　壳体边角做了小尺寸倒角处理，既不会因为锐边划伤装配人员的手部，也能在密集排布的柜内安装时，避免刮伤相邻线缆的绝缘层，这个细节在多模块并排安装的电控柜场景里非常实用，很多早期直角壳体的电源模块，在后期运维扯动线缆时，经常会出现绝缘皮被刮破导致的短路隐患。在安装边界的考量上，这款模块的外形尺寸适配标准DIN导轨安装的预留空间，壳体背部预留了导轨卡扣的安装位，不需要额外打孔固定，直接卡装在电控柜的标准导轨上即可，横向占用的宽度控制在单回路空开的1.5倍宽度范围内，在柜内空间紧张的小型设备控制柜里，可以和断路器、端子排并排紧凑安装，不会额外占用过多的柜内纵深空间，壳体前端的接线区域预留了足够的手指操作空间，即使是戴着绝缘手套的运维人员，也能顺利完成进线和出线的接线紧固操作。

　　从功能特性的结构匹配来看，壳体侧面预留了散热格栅的对应结构位置，内部的变压器绕组、整流电路元件的安装位都做了对应的定位筋设计，装配时不需要额外打胶固定，依靠壳体内部的定位卡槽就能把核心元件牢牢固定，即使设备在有持续振动的工业现场（比如冲压设备旁的控制柜、移动设备上的电控箱），也不会出现内部元件移位、引脚脱焊的问题。进线端的接口位置做了防呆结构设计，反方向的插头无法插入，能完全避免现场接线时正负极接反导致的后端设备烧毁问题，出线端的接线端子采用下沉式设计，接线完成后盖上端子防护盖，就能避免裸露的带电部分被金属碎屑、灰尘短接，在金属加工车间这类多粉尘的现场环境里，这种结构能大幅降低供电回路的短路故障率。

　　在实际应用场景中，这类24伏供电模块不仅可以用在固定安装的工业控制柜里，也能适配小型移动式检测设备、户外便携电控装置的供电需求，壳体的密封结构设计能阻挡日常的飞溅水滴和灰尘侵入，满足普通工业现场的IP防护要求，不需要额外做防水外壳就能直接安装在非露天的设备工位旁。设计过程中也充分考虑了批量生产的装配便利性，整个壳体采用上下扣合的结构，不需要额外的螺丝固定，装配时只需要把内部组装好的电路组件对准卡槽放入，扣合上下壳体就能完成整体装配，能大幅提升批量组装的生产效率，也能降低后期运维时的拆解难度，不需要借助特殊工具就能打开壳体检测内部元件状态。另外壳体表面的标识区域做了微凹的平面设计，后期可以根据客户需求粘贴不同的参数标签，不会因为标签凸起在安装时被相邻部件刮掉，模块整体的重量控制在合理范围内，即使是竖直安装在导轨上，长期使用也不会出现卡扣滑脱、模块下坠的问题，适配不同安装方向的使用需求，不管是水平安装在柜内底板上，还是竖直卡装在侧边导轨上，都能保持稳定的固定状态。
