三叶曲面结构空气导流扇叶结构设计

　　在民用通风、小型散热设备的结构开发环节，扇叶作为直接驱动空气流动的核心执行部件，其曲面造型、叶片分布、安装匹配度直接决定整套通风系统的送风效率、运行噪音与动平衡表现，很多入门结构设计人员在做扇叶建模时容易陷入“照搬现有曲面、忽略安装边界”的误区，最终做出的模型要么和电机轴适配公差不合理，要么在实际运转时出现紊流、送风距离不足的问题。这款三叶结构的扇叶设计，在建模阶段就优先考虑了常规小型轴流通风场景的适配需求，从叶片的曲面弧度到中心安装位的结构尺寸，都围绕实际装配与运行工况做了针对性调整。从实际应用场景来看，这类曲面三叶扇叶可适配桌面小型通风设备、机箱散热组件、小型家电通风模块、工业控制柜局部散热单元等多种场景，核心作用是通过定速旋转带动周边空气形成定向流动，实现区域空气交换、热源热量带走、局部环境空气流通改善的功能，相比两叶结构的扇叶，三叶布局在相同转速下能输出更平稳的风量，动平衡调校难度更低，运行时的气流脉动更小，产生的气动噪音也更易控制，而相比四叶及以上多叶结构，三叶结构的转动惯量更小，对驱动电机的扭矩要求更低，适配小功率驱动场景时的能耗表现更优。

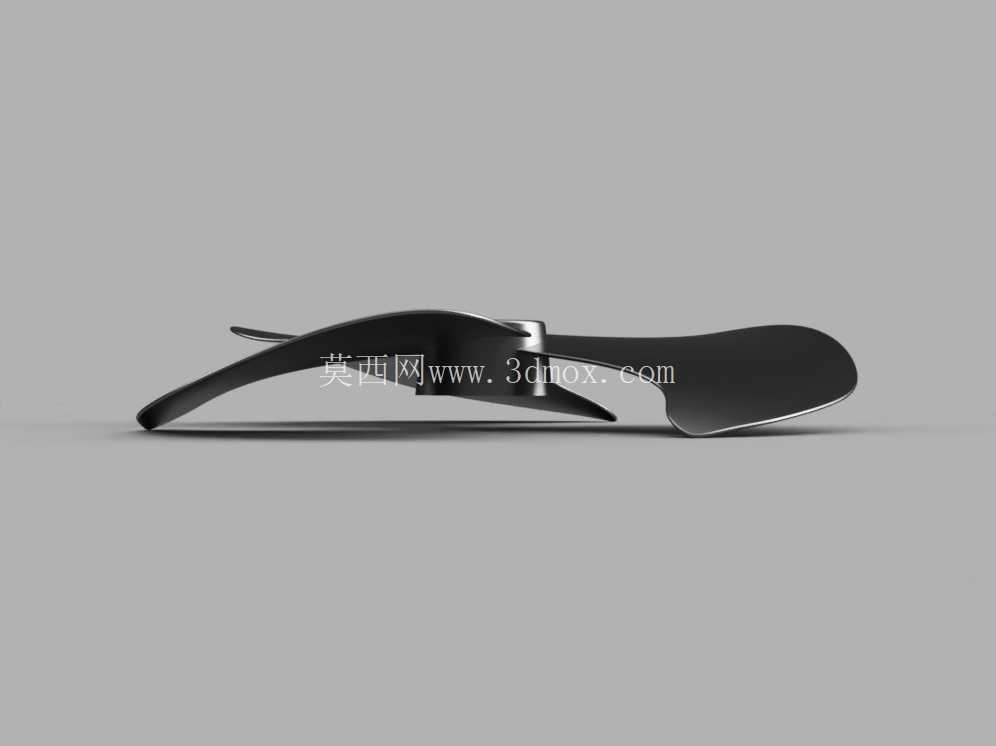

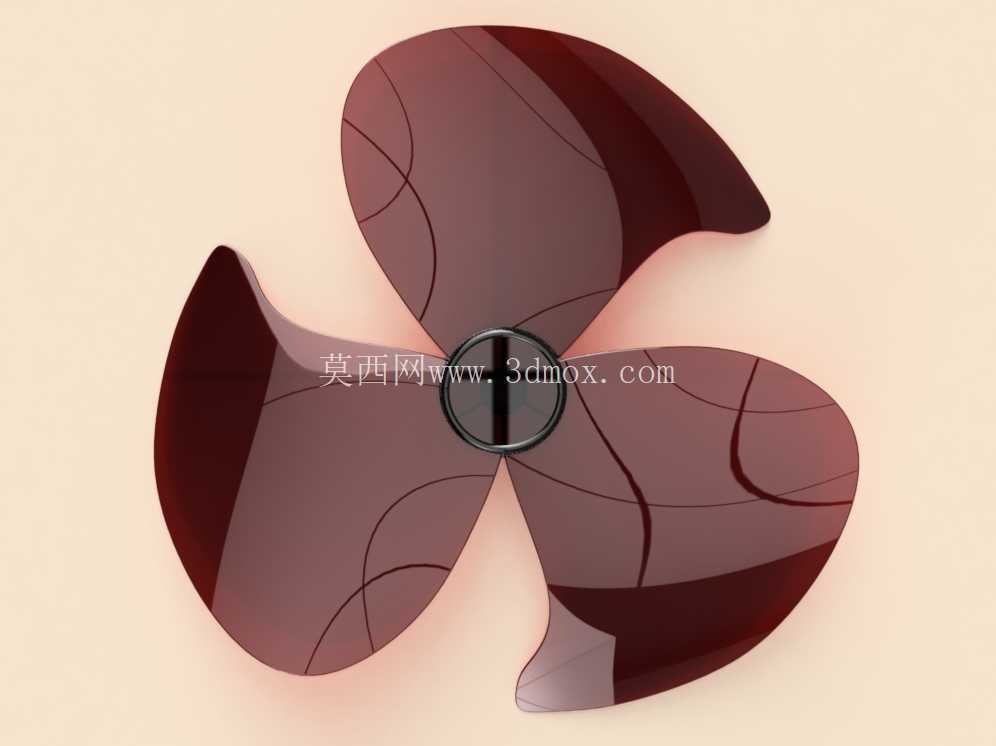

　　在设计思路上，这款扇叶没有采用规则的平面叶片结构，而是针对空气流动的路径做了连续曲面优化：叶片从中心轮毂位置向外缘延伸的过程中，曲面的扭转角度呈渐变过渡，靠近轮毂的区域扭转角更大，能在旋转时快速捕获中心区域的空气并向外缘导流，叶片外缘位置的扭转角收窄，可降低叶片尖端切割空气时产生的涡流损耗，减少紊流带来的能量损失与高频噪音；叶片表面做了顺滑的连续曲率处理，没有突兀的折角与棱边，避免空气在叶片表面形成附面层分离，保证气流能沿着叶片曲面顺畅导向预设的送风方向。三个叶片沿中心轮毂呈120度等角分布，这种对称布局能让扇叶在高速旋转时的质量分布更均匀，降低动平衡校正的配重需求，减少运转时的径向振动，延长配套驱动电机的轴承使用寿命。

　　在外形尺寸与安装边界的设计上，扇叶的整体回转直径适配常规小功率通风设备的安装腔体，不会出现叶片和腔体壁面剐蹭的问题，叶片外缘到安装腔体壁面预留了合理的间隙，既避免间隙过大造成的气流回流损失，也防止间隙过小导致装配公差累积下的运转干涉；中心的安装轮毂做了与常规小型电机输出轴匹配的轴孔结构，轴孔周边设置了对应的限位结构，能保证扇叶和电机轴装配后不会出现周向打滑，轮毂的轴向厚度经过测算，既保证了和电机轴的配合长度足够传递扭矩，也不会占用过多的轴向安装空间，适配紧凑结构的设备安装需求。

　　叶片的壁厚设计遵循均匀过渡原则，从轮毂位置到叶片外缘，壁厚随受力大小逐渐减薄，既保证了叶片在高速旋转时的结构强度，不会因为离心力出现叶片变形或断裂，也能合理控制扇叶整体重量，降低驱动电机的启动负载。建模过程中对叶片的所有曲面连接处都做了圆角过渡处理，尤其是叶片和中心轮毂的连接位置，通过大圆角顺滑衔接，避免应力集中导致的叶片根部断裂问题，同时也能减少连接位置的气流扰动。在实际选型匹配时，这类扇叶可根据不同的送风需求调整曲面扭转角度与回转直径，若需要更大的送风距离可适当增大叶片外缘的扭转角，若需要更大的送风量可适当增大叶片的弦宽，所有结构参数的调整都围绕流体效率与结构可靠性的平衡展开，不会为了单一指标牺牲整体运行稳定性。
