在激光加工、光学实验、光电器件测试的场景中,激光功率的精准检测是保障工艺稳定性、实验数据可靠性的核心环节,这款Ophir 20C-A-1-Y属于20C-A系列的激光功率检测探头,是面向中小功率连续或脉冲激光参数采集的核心传感部件。从结构设计来看,整体采用方正的立方体壳体作为主体承载结构,这种方正构型的优势十分明确,在光学平台安装、设备集成工位排布时,能够直接依托平面侧壁实现快速定位,不需要额外设计适配弧形、异形壳体的夹持工装,大幅降低集成阶段的结构适配工作量。

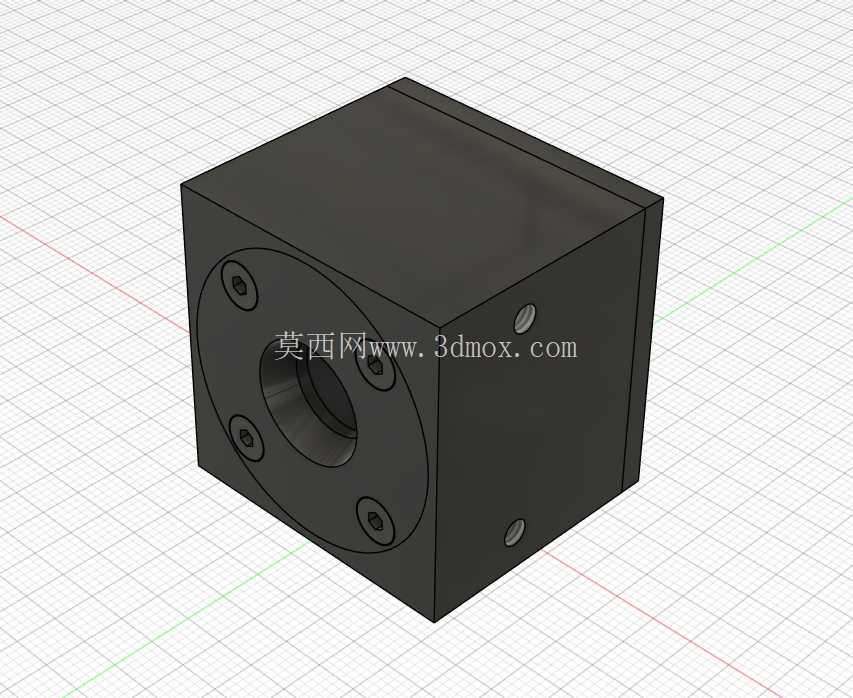

前端的圆形探测面是核心的光信号接收区域,围绕探测面均匀布置的四个安装螺孔,是用于配套光学衰减片、保护窗口、滤光镜片的标准安装位,螺孔的孔位公差按照光学器件装配要求控制,能够保证附加镜片与探测面的同轴度,避免镜片偏斜导致的入射光角度偏差,影响最终检测精度。壳体侧面预留的两个小型定位孔,分别用于探头的固定锁紧以及信号线缆的走线定位,在实际集成到激光打标机、激光焊接机、光学测试平台时,可以通过这两个孔位搭配M3规格的紧定螺钉,将探头牢牢固定在安装支架上,避免设备运行过程中的振动导致探头位置偏移,造成检测数据漂移。
从功能特性上,这款探头的核心作用是将入射激光的光功率信号转换为可被后端仪表采集的电信号,壳体采用发黑处理的金属材质,一方面能够屏蔽外界的电磁干扰,避免工业现场的伺服电机、变频器产生的电磁噪声影响微弱电信号的传输,另一方面金属壳体的导热性能优异,能够将探测面吸收激光产生的热量快速传导到整个壳体表面,通过自然散热或者外接散热片的方式带走热量,避免长时间连续检测时探头内部温度过高,导致传感元件的响应曲线发生偏移。设计过程中,探测面的中心高度与标准光学调整架、光学导轨的中心高度保持一致,在搭建光路时不需要额外调整升降台的高度,就能让激光束正入射到探测面中心,减少光路校准的时间。
安装边界方面,立方体的外形边长控制在标准光学器件的安装尺寸范围内,相邻安装孔的间距符合光学平台的螺纹孔排布规律,不管是直接固定在光学面包板上,还是通过L型支架安装在设备侧壁,都不会和周边的反射镜、扩束镜、场镜等光学元件产生空间干涉。在实际应用场景里,这类探头常被布置在激光加工设备的光路末端,用于实时监测输出激光的功率波动,当功率衰减到阈值以下时及时触发报警,提示操作人员检查激光器谐振腔状态或者清理光学镜片;在高校光学实验室中,也会搭配功率显示仪表用于测量不同光学元件的透过率、反射率,为光学系统设计提供准确的实测数据。结构设计上没有多余的外露凸起部件,所有的安装孔都做了沉头处理,安装后螺钉头部不会突出壳体表面,既避免了刮擦周边的光学线缆,也让整体外观更加规整,适合在紧凑的设备内部空间布置。壳体的拼接缝隙采用密封胶填充,能够阻挡工业环境中的粉尘、切削液雾气进入探头内部,保护内部的传感元件不受污染,延长在复杂工业现场的使用寿命。前端探测面的外圈做了倒角处理,在安装保护窗口片时能够起到导向作用,避免镜片安装时被锐边磕碰产生崩边,影响光学性能。
