波纹板工业构件三维设计模型

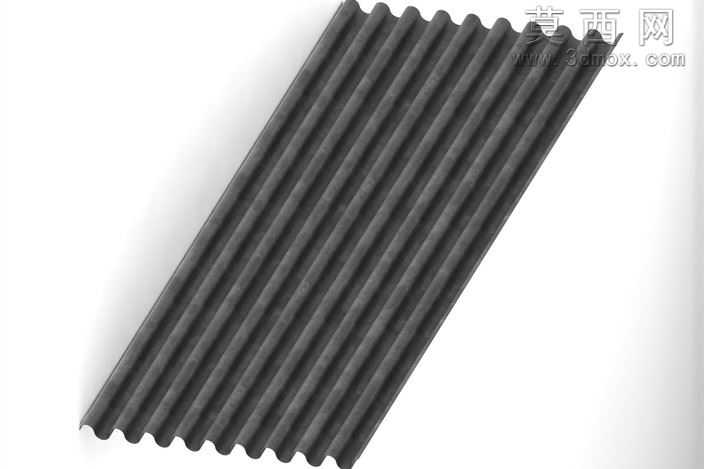

本三维模型采用Solid Edge软件进行参数化建模构建，建模过程中首先以基准平面绘制波纹截面的连续正弦曲线轮廓，精准控制波峰波谷的间距与高度参数，通过拉伸特征生成基础板体结构，保证波纹走向的直线度与整体板材的规整性。建模阶段对板材边缘做了细微的圆角过渡处理，避免尖锐棱角带来的结构应力集中问题，同时还原真实波纹板材的边缘裁切形态。材质渲染环节选用深灰色哑光金属材质，调整材质的粗糙度参数至0.7左右，还原碳素波纹板的表面磨砂质感，添加细微的表面凹凸纹理模拟工业板材的轧制纹理，在光照环境下呈现出自然的明暗层次，波峰位置受光呈现浅灰高光，波谷位置形成自然的暗部阴影，真实还原波纹结构的立体光影效果。结构设计上严格遵循工业波纹板材的通用规格比例，板体厚度均匀一致，波纹的排布间距符合行业通用的建材尺寸标准，整体结构无破面、无重叠面，模型拓扑结构规整，可直接用于工程装配模拟、建材展示场景搭建、力学仿真分析等用途。设计思路围绕工业通用波纹构件的实用属性展开，摒弃冗余装饰结构，完全还原真实工业波纹板的结构特征，建模过程中每一个特征都保留完整的参数化历史记录，方便后续使用者根据实际需求调整板材长度、波纹高度、板材厚度等核心参数，适配不同的使用场景。模型完成后经过多次拓扑检查，确保所有面的法线方向统一，不存在非流形几何问题，可顺畅导入各类三维仿真软件、渲染软件进行后续处理，无论是用于工业产品展示、工程方案演示还是机械装配教学，都能提供精准的结构参考。
