开源Awe风能风筝发电装置结构设计

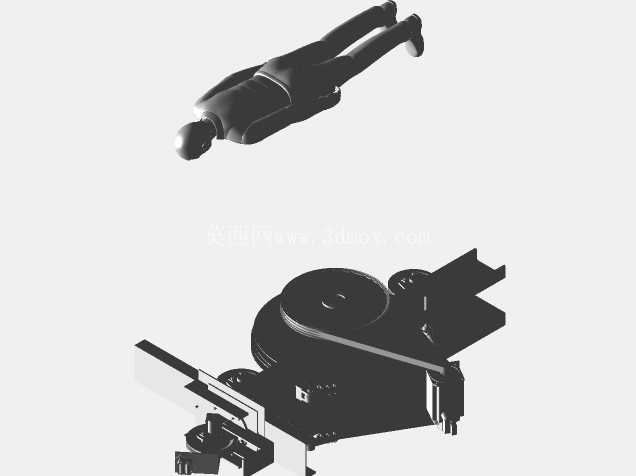

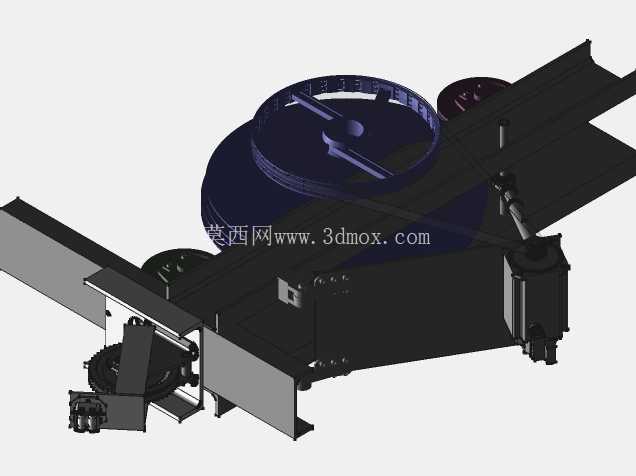

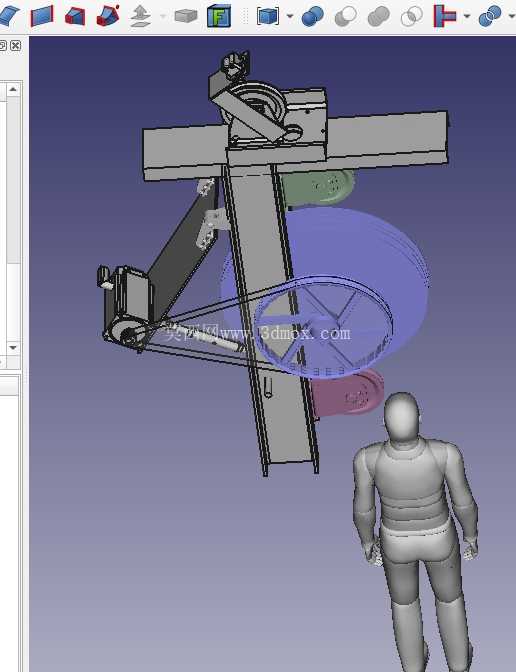

　　高空风能作为近年分布式能源领域的探索方向，相比传统水平轴风力发电机，这类风筝式风能捕获装置不需要搭建百米级高耸塔筒，能在数百米高空捕获风速更稳定、风切变更小的风能资源，尤其适合偏远无电网区域的离网供电场景，也可作为应急供电单元在野外作业、临时科考站点部署，规避传统风电设备运输难、安装周期长的痛点。从结构组成来看，这套装置核心分为空中风筝翼面、地面牵引传动单元、能量转换组件三个部分，地面端的机架采用型材拼接式结构，主承载立柱采用矩形截面型材设计，兼顾抗弯刚度与装配便捷性，所有铰接点位都配置了自润滑衬套，降低长期往复摆动过程中的磨损量，牵引轮组采用大直径辐条式结构，既减轻自身转动惯量，又能保证牵引绳缠绕过程中的接触面积，避免绳索打滑或局部应力集中。

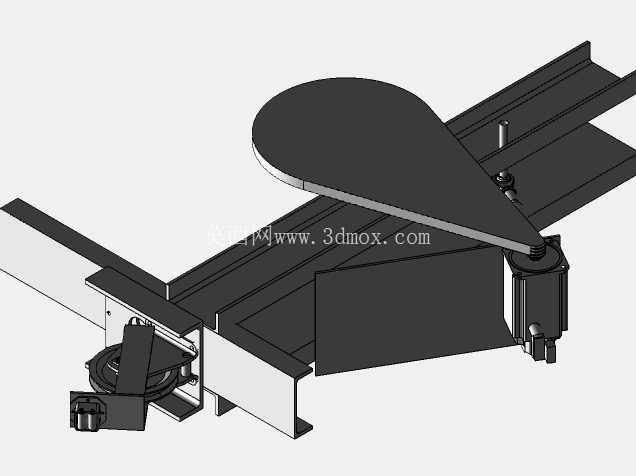

　　设计过程中优先考虑了风况波动下的载荷卸荷逻辑，牵引臂与主立柱之间设置了阻尼缓冲结构，当空中风筝遭遇阵风冲击、牵引力瞬间陡增时，铰接结构可通过小角度摆动抵消瞬时冲击载荷，避免硬连接结构出现焊缝开裂或型材变形的问题。翼面连接端的快拆结构采用插销式锁紧设计，现场部署时不需要专用工具即可完成翼面与牵引绳的对接，拆解后所有部件可装入标准运输箱，单套设备的地面单元占地面积不足两平方米，安装时仅需要对地面做简单的锚固处理，不需要浇筑大型混凝土基础，大幅降低野外部署的施工成本。

　　传动路径上，牵引绳的往复直线运动通过换向轮组转化为旋转轴的单向转动，直接驱动后端的发电转子，省去了传统风电设备的齿轮增速箱结构，减少了传动环节的能量损耗，同时降低了后期运维的备件更换需求。考虑到高空作业的维护难度，所有外露的运动部件都做了防雨水、防尘的密封处理，铰接位置的密封件采用耐候性橡胶材质，可在-20℃到60℃的环境温度区间内长期工作，不会因低温脆化或高温老化导致密封失效。机架底部设置了可调节的地脚支撑，在不平整的野外场地部署时，可通过调整地脚高度保证主立柱的垂直度，避免牵引轮组出现偏载磨损。

　　从安装边界来看，地面单元的横向最大伸展尺寸不超过1.8米，纵向牵引臂的摆动范围覆盖水平向上70度到向下15度的区间，部署时只需要在牵引方向预留足够的绳索收放空间，不需要额外搭建高耸支撑结构，相比同功率等级的传统小型风力发电机，整体材料消耗量降低60%以上，运输重量仅为传统风机的三分之一。在结构校核阶段，所有承载部件都按照12级阵风的极限载荷做了冗余设计，主牵引绳的破断拉力是额定工作拉力的8倍，关键铰接销轴采用合金结构钢加工，经过调质处理保证芯部韧性与表面硬度，避免长期交变载荷下出现疲劳断裂。翼面与牵引绳的连接点采用分布式载荷设计，将单点集中载荷分散到翼面的多个承力肋条上，避免翼面局部受力过大出现撕裂。这套结构的设计思路完全围绕轻量化、易部署、低运维的核心需求展开，没有沿用传统风电设备的成熟结构框架，而是针对高空风筝风能捕获的特殊运动形式做了定制化的结构适配，既保证了风能捕获过程中的运动灵活性，又兼顾了地面设备的结构可靠性，适合小型分布式风能发电场景的推广应用，也可为后续更大功率的高空风能装置设计提供结构参考。
