机床夹持用软质钳口结构三维建模

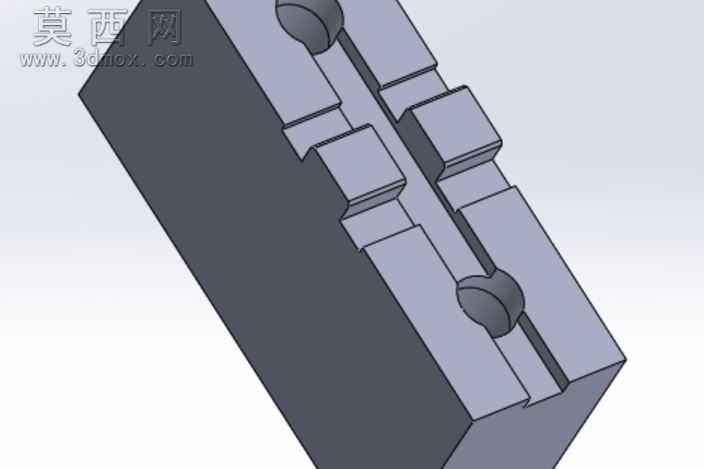

本模型为机床夹持作业配套的软颚钳口结构，采用三维参数化建模方式完成全结构搭建，建模过程中优先保证夹持工作面、定位卡槽、锁紧配合位的尺寸精度，所有棱边按照实际加工工艺做了对应倒角处理，避免模型出现不符合生产实际的尖锐结构。建模阶段从钳口的实际使用场景出发，首先确定基体的整体块式结构，保证钳口安装后具备足够的结构刚性，不会在夹持工件时出现形变偏移；随后在基体夹持侧设计多道平行排布的卡槽结构，卡槽的宽度、深度参数经过匹配校核，既可以适配不同规格的软质垫片更换需求，也能在夹持异形工件时提供均匀的夹持力分布，避免工件表面被夹伤。模型两端设计的半球形定位凹位，与钳口底座的定位凸点形成精准配合，保证钳口安装时的定位精度，消除安装间隙带来的夹持误差。渲染阶段采用哑光金属材质模拟钳口基体的调质钢材质感，对夹持工作面做了细微的磨砂纹理处理，还原实际工装配件的表面加工状态，结构的转折面通过光影调整清晰呈现，方便查看各部分的配合关系。整个设计围绕机床装夹的实际需求展开，软颚结构相比硬质钳口能够更好地贴合待加工工件表面，尤其适合夹持表面精度要求高、材质较软的加工件，既可以保证夹持的稳定性，也能避免硬质钳口对工件表面造成压痕、夹伤等问题；卡槽式的结构设计也支持快速更换不同材质的夹持垫片，适配铜、铝、塑料等不同材质工件的装夹需求，大幅提升工装的适用范围。模型的所有配合尺寸均按照通用机床虎钳的安装标准设定，可直接用于工装设计参考、加工工艺编制以及虚拟装配验证，结构上没有冗余的装饰性特征，所有结构均服务于夹持定位的核心功能，符合机械工装设计的实用性原则。
