电吉他固定式止弦拉弦板结构设计

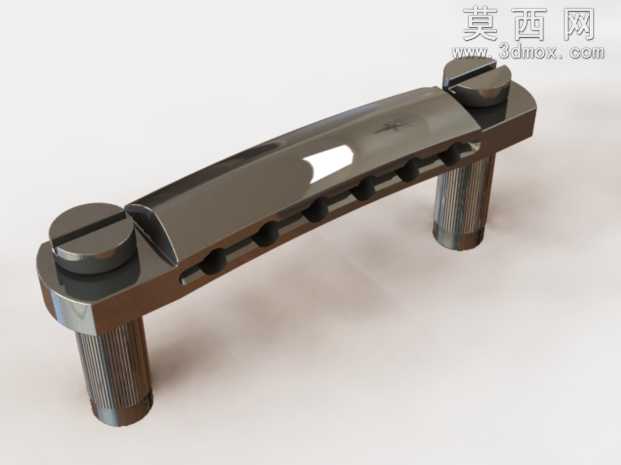

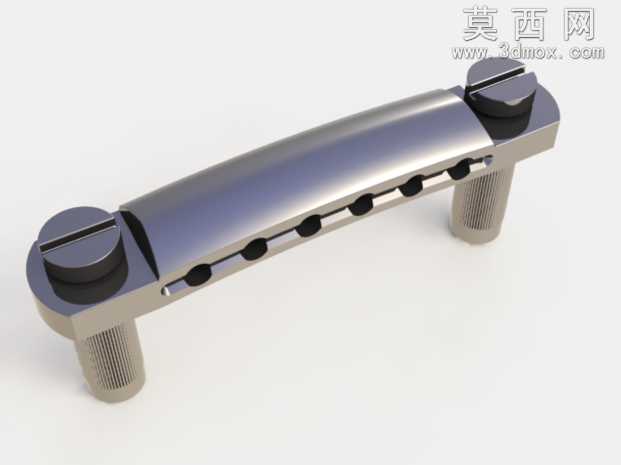

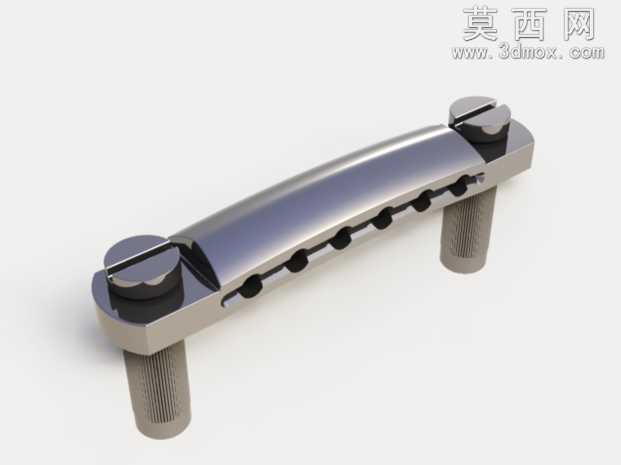

本模型为电吉他配套使用的停止拉线板（即固定式止弦拉弦板）三维设计作品，建模过程采用SolidWorks完成全参数化结构搭建，完整还原了适配Gibson Les Paul、ES-335、SG等经典电吉他型号的拉弦板结构，可与标准Tune-O-Matic琴桥完美配合使用。建模阶段首先依据公制尺寸标准绘制主体轮廓草图，对拉弦板的弧形承压顶面做曲率连续处理，保证琴弦贴合时的受力均匀性，主体上的六个琴弦穿弦孔采用等距阵列特征生成，每个孔位做0.2mm的倒角处理避免刮伤琴弦外层缠绕层。两端的固定螺柱采用滚花防滑结构设计，建模时通过圆周阵列生成滚花纹理特征，还原真实五金件的表面防滑结构，配套的固定螺丝顶部做一字开槽结构，螺丝与主体安装孔位采用间隙配合参数设计，预留实际装配的调节余量。材质配置阶段为主体金属部件赋予镀铬金属材质，调整反射率与粗糙度参数模拟真实电镀五金件的亮面金属质感，滚花螺柱部分调整为哑光拉丝金属材质，区分不同部件的表面处理工艺差异，渲染阶段采用工作室柔光环境，突出金属部件的光影反射效果，清晰展现各部分的结构细节。设计过程中充分考虑乐器配件的实际使用需求，拉弦板的下倾角度做了1.5度的预设，保证琴弦从琴桥到拉弦板的弯折角度符合电吉他的最佳手感参数，同时完整包含了安装所需的螺柱、内嵌固定件等全部配套零件，各零件之间的装配约束完全按照实际五金配件的装配逻辑设置，可直接用于结构验证、配件生产参考或3D打印样件制作，模型同时导出了STEP、IGES等通用格式，可适配多数三维设计软件打开编辑，满足不同场景的使用需求。
