LED灯散热基座结构三维设计

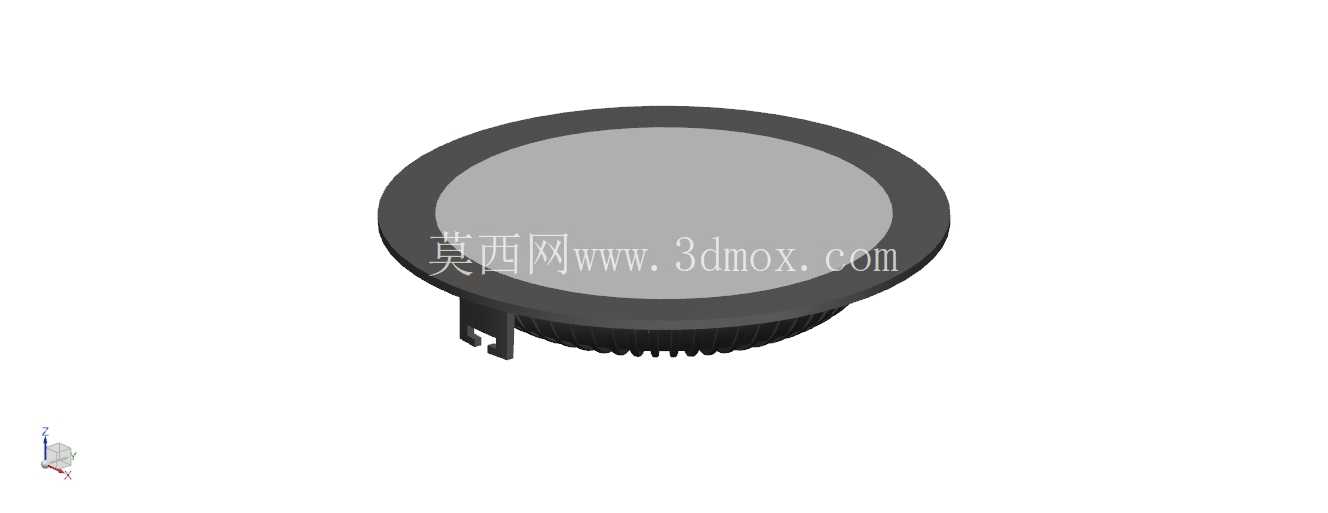

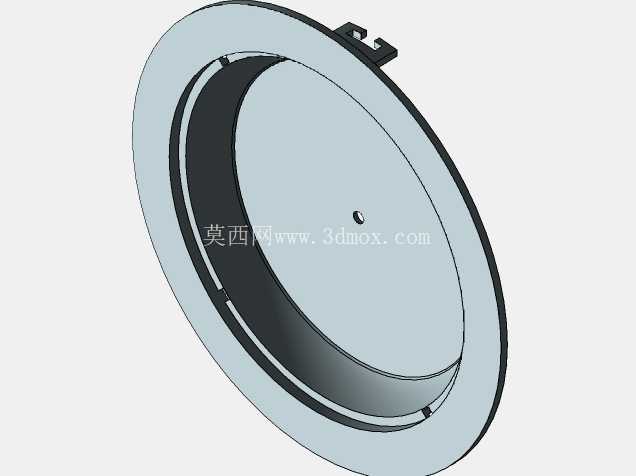

　　这款LED灯的散热基座结构，是面向商用大功率LED照明场景开发的核心承载散热部件，日常应用中多适配于工矿灯、厂房高顶灯、户外投光灯这类需要长时间高负荷运行的照明设备，核心作用是承接LED灯珠板、驱动电源的同时，将灯珠工作产生的热量通过鳍片结构快速传导到空气中，避免灯珠结温过高导致光衰过快、寿命缩短的问题。从结构设计逻辑来看，整体采用一体化压铸铝的结构思路，基座底部为平整的圆形安装面，加工时预留对应灯珠板的螺丝孔位，能够直接贴合铝基板安装，减少接触热阻，外围的环形安装边则对应灯罩、面盖的卡扣位，不需要额外加装连接支架就能完成整灯的装配，减少装配工序的同时也能控制整体的结构公差。

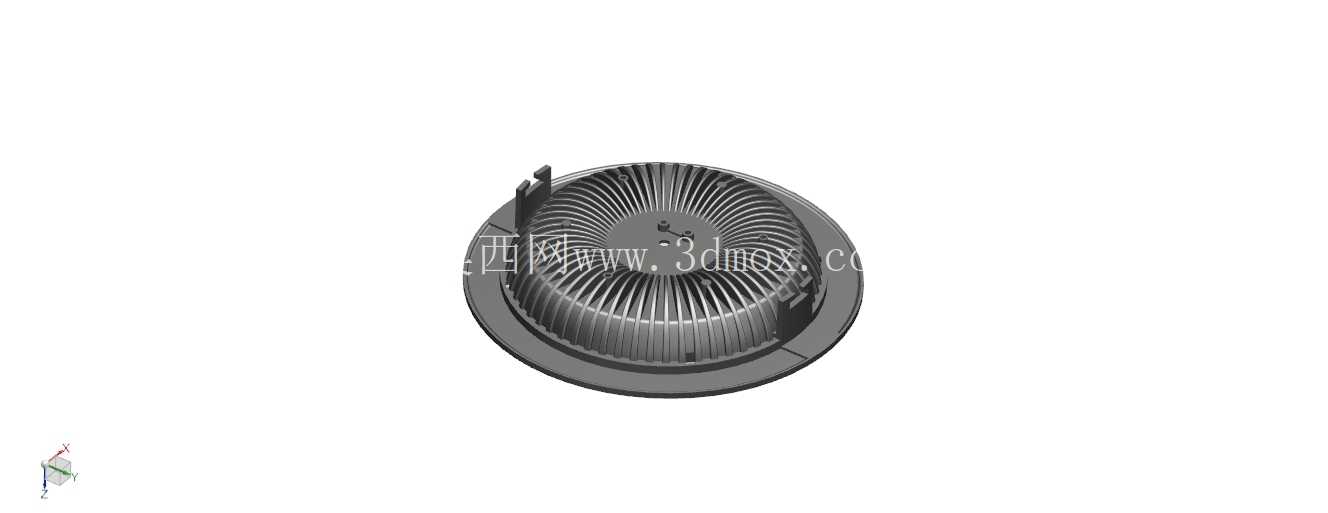

　　散热鳍片采用周向放射式排布，每一片鳍片的厚度控制在1.2mm左右，鳍片间距保持在4mm，既保证足够的散热面积，也避免间距过小导致积灰影响散热效率，鳍片的高度从中心向外围逐步降低，形成自然的导流坡度，当灯具点亮后基座温度上升，热空气顺着鳍片间隙向上流动，能形成自然的烟囱效应，不需要额外加装散热风扇就能满足30-50W功率LED灯珠的散热需求。安装边界方面，整个基座的最大外径为120mm，整体高度为45mm，底部安装面的有效贴合直径为90mm，预留的4个M3安装孔呈90度均匀分布，孔位中心距为70mm，能够适配市面上绝大多数同规格的LED铝基板，外围的环形卡扣位宽度为6mm，深度为2mm，适配厚度2mm的PC灯罩卡装，装配后整灯的密封间隙可以控制在0.2mm以内，能够满足IP20的基础防护要求。

　　在细节结构处理上，基座中心预留了直径8mm的走线孔，方便灯珠板的电源线穿过连接到背部的驱动电源仓，鳍片的边缘全部做了R0.5的圆角处理，避免生产装配过程中割伤操作人员，基座背部的中心位置设计了直径20mm的凸台，用于对接灯杆或者安装支架，凸台上预留M10的螺纹孔，可以直接拧入标准灯杆接头，不需要额外的转接配件。实际选型应用中，这类结构的散热基座多用于厂房车间的高位照明、商超的嵌入式筒灯替换、户外广告牌的投光灯组装，相比传统的车铝散热结构，一体化压铸的结构生产效率更高，成本更低，同时结构强度更好，在运输、安装过程中不容易出现鳍片变形的问题。

　　建模过程中需要重点关注鳍片的拔模角度，所有鳍片的拔模角度控制在1.5度，既保证压铸生产时能够顺利脱模，也不会过多减少鳍片的有效散热面积，安装孔位的位置度公差需要控制在0.1mm以内，避免后续装配时出现灯珠板无法对位、灯罩卡扣卡合不到位的问题，走线孔的边缘需要做倒角处理，避免穿线时割破电源线的绝缘层造成安全隐患。从结构可靠性角度来看，整个基座没有薄壁脆弱结构，最薄的位置也能达到1mm以上，能够承受整灯装配后5kg以内的整体重量，安装到灯杆上后可以承受12级以内的风压，不会出现基座断裂的问题，散热性能经过实测，在环境温度25度的条件下，满功率运行2小时后，灯珠基板的温度可以控制在65度以内，完全满足LED灯珠长期工作的温度要求，能够有效保证整灯的使用寿命达到30000小时以上。
