可多向旋转支撑转动轴结构设计

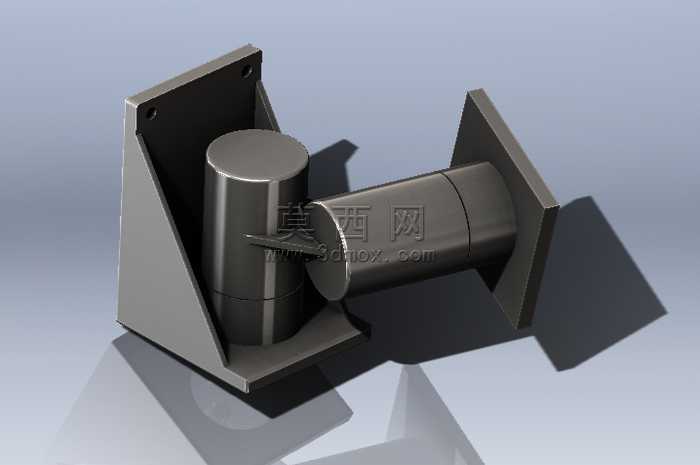

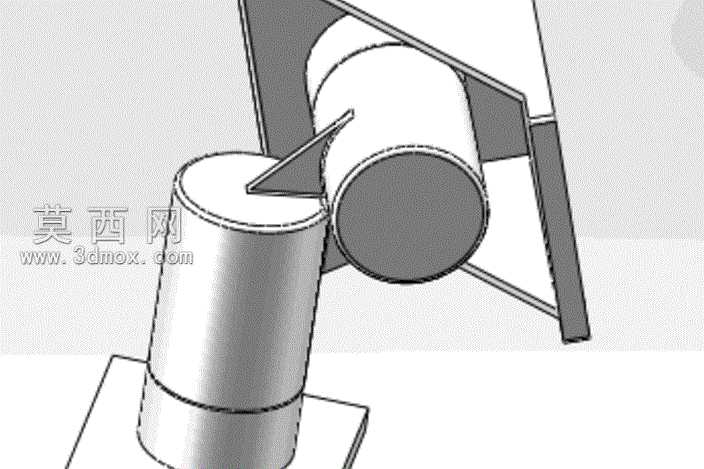

本作品为可实现多向转动的支撑转轴结构三维模型，建模过程中采用参数化设计思路，先以基准轴、基准面搭建整体装配定位框架，再逐一对底座支撑件、竖向筒体、横向转动筒体、连接筋板等零件进行特征建模。底座部分采用带圆角的方形平板结构，通过拉伸凸台特征生成实体，边缘做倒圆角处理避免应力集中，与竖向筒体的连接位置采用同轴心配合，保证竖向筒体的安装定位精度。竖向筒体为等直径圆柱结构，建模时通过拉伸圆柱特征生成，上端面预留与横向筒体连接的定位结构，连接筋板采用三角形加强结构，通过拉伸薄壁特征生成，分别与竖向筒体外壁、横向筒体端面做绑定配合，提升两个筒体连接位置的结构强度，避免转动过程中出现结构形变。横向转动筒体同样采用等直径圆柱结构，与竖向筒体呈垂直角度布置，二者的连接位置设置转动配合约束，可实现横向筒体绕连接轴的定轴转动，同时整体结构可依托竖向筒体与底座的配合实现水平方向的旋转，满足屏幕从左到右、从上到下的多向转动调节需求。材质设置上，整体结构采用哑光金属材质，对金属表面的漫反射、粗糙度参数进行调试，还原普通钢制机械零件的真实质感，筋板与筒体的连接位置做圆角过渡处理，避免建模过程中出现尖锐棱角，符合实际机械加工的工艺要求。装配过程中对各个转动副添加了合理的配合约束，既保证转动过程无卡顿、无干涉，也限制了多余的自由度，让整体结构的转动逻辑符合实际使用场景的调节需求，模型的各个零件均保留完整建模特征，可直接用于结构验证、运动仿真以及后续的工程图导出工作，整体结构简洁实用，转动逻辑清晰，可直接应用于需要多向角度调节的支撑场景，如显示屏支架、小型操作台转动支撑等相关结构的设计参考。
