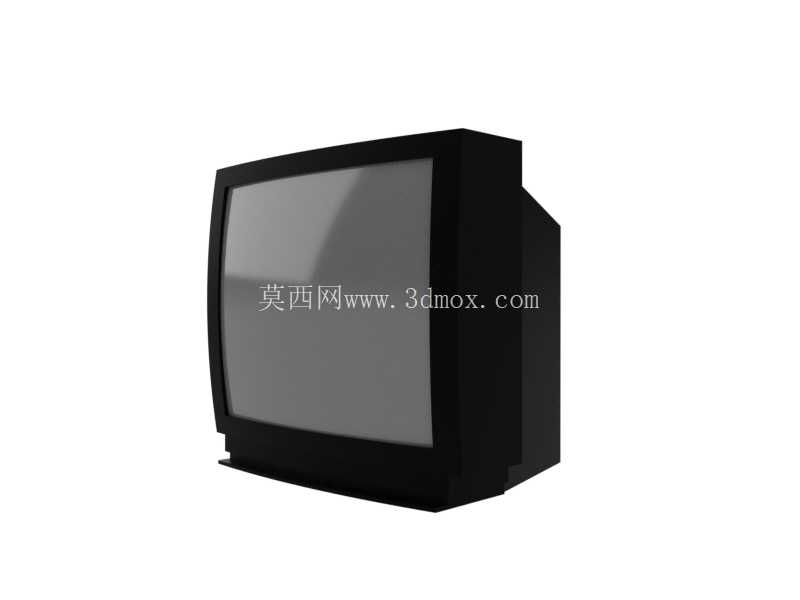

老式CRT显像管电视机外观结构三维建模

　　本次建模还原的是上世纪广泛普及的CRT显像管电视机的完整外观结构，建模过程中优先还原了这类设备的典型结构特征，没有做过度的艺术化简化，所有结构比例均参考实际量产机型的实测尺寸推导，确保结构边界符合真实产品的安装与摆放要求。从实际应用场景来看，这类老式电视机的三维模型可用于复古场景搭建、家电发展历程展示、怀旧主题影视道具预演、老家电维修教学演示等多个领域，结构设计人员也可通过该模型理解早期消费电子设备的壳体布局逻辑，对比现代平板电视的结构差异，梳理消费电子外观结构的演变脉络。

　　从设备实际用途出发，CRT电视机是平板电视普及前家庭接收广播电视信号、播放影音内容的核心家用设备，其结构设计完全服务于内部显像管组件的安装固定需求，整个壳体的外形轮廓完全围绕内部大体积的玻壳显像管做适配，这也是这类设备整体呈现后部突出、前部屏幕区域方正厚重的核心原因。建模过程中首先确定了屏幕区域的基准尺寸，按照常规14寸家用CRT电视的屏幕可视区域尺寸做基准，向后推导显像管玻壳的锥度延伸长度，确定整机的深度边界，确保壳体后部的突出弧度与真实显像管的外轮廓完全匹配，不会出现壳体无法容纳内部组件的结构矛盾。

　　产品功能特性层面，这类老式电视机的外部结构分为前壳面框、后壳散热罩、底部支撑底座三个核心部分，前壳面框围绕屏幕四周做了窄边收边设计，面框下部预留了操作按键与调节旋钮的安装位，建模时还原了面框的轻微倒角过渡，避免直角结构带来的磕碰风险，同时也符合当时注塑壳体的脱模工艺要求。后壳部分做了多组散热格栅的结构还原，因为CRT电视工作时内部显像管与电路板会产生大量热量，后部的散热格栅是空气对流散热的核心通道，建模时按照实际产品的格栅间距、开孔比例做了等比例还原，没有随意简化开孔结构，确保结构特征的真实性。底部支撑底座采用了与壳体一体化的延伸设计，没有额外的独立支架结构，底座的接触平面做了轻微的内凹处理，确保放置时的稳定性，底座的宽度略大于机身主体宽度，抬高机身底部与放置平面的间隙，方便底部走线与空气流通。

　　设计思路上，整个建模过程遵循从内到外的结构推导逻辑，先确定内部核心组件即显像管的占位尺寸，再围绕这个核心占位做壳体的壁厚设计，常规这类家电的注塑壳体壁厚在2.5mm到3mm之间，建模时按照这个壁厚标准做了壳体的抽壳处理，确保壳体的结构强度符合注塑工艺要求，不会出现壁厚不均导致的注塑缺陷。前壳与后壳的连接位置做了隐藏式的卡扣位结构预留，在外观面看不到连接螺丝的位置，符合当时家电产品的外观设计逻辑，所有外观面的圆角半径均参考实际产品的测量值，大面的圆角半径在R5到R8之间，边角位置的小圆角在R1到R2之间，既保证外观的柔和感，也不会破坏整体方正的视觉特征。

　　外形尺寸与安装边界方面，该模型还原的14寸CRT电视整机宽度约350mm，高度约320mm，整机深度约380mm，其中后部显像管突出部分的深度占整机深度的70%左右，放置时需要预留的后方空间不小于100mm，用于散热与接线操作。底部底座的接触长度约320mm，接触宽度约80mm，放置平面的承重要求不高，常规桌面即可满足承重需求。屏幕区域的中心高度距离放置平面约220mm，符合日常坐姿观看的视线高度要求，不需要额外抬高设备。建模时所有结构的拔模角度均按照注塑工艺要求设置，外观面的拔模角度在1度到1.5度之间，确保壳体可以顺利脱模，没有出现倒扣结构无法出模的问题，后壳的散热格栅位置也做了对应的拔模处理，避免格栅位置出现粘模的工艺缺陷。

　　从结构设计的细节来看，前壳屏幕位置做了一圈内凹的止口结构，用于固定屏幕前面的保护玻璃与防尘罩，止口的深度约5mm，宽度约8mm，刚好可以卡住保护玻璃的边缘，不需要额外的固定件即可实现玻璃的定位。后壳的上部做了内凹的提手结构，方便用户搬运设备，提手的内凹深度约40mm，符合成年人手指的握持尺寸，搬运时可以直接扣住提手位置移动整机，不需要托举整机底部。整个壳体的外表面没有多余的装饰结构，整体以哑光黑色为主，符合当时家电产品的实用化设计导向，所有结构设计均服务于功能需求，没有为了外观做多余的异形结构，这也是早期消费电子设计的典型特征。
