十六型腔液压管夹注塑模具结构设计

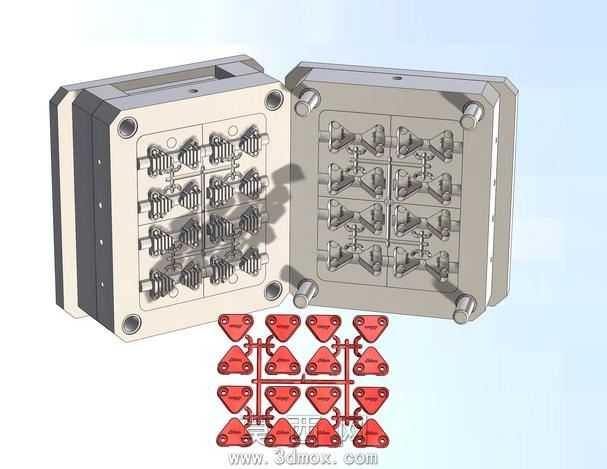

本作品为液压管夹的注塑成型模具三维设计，采用一模十六腔的多型腔布局方案，可在单次注塑循环中完成十六件三角型液压管夹产品的成型，大幅提升批量生产效率。建模过程中严格遵循注塑模具设计规范，首先完成液压管夹产品的结构建模，针对产品的卡扣定位结构、弧形夹持面做了精准的特征还原，预留了均匀的塑料收缩率补偿量，确保成型后产品尺寸满足液压管路装配的公差要求。模具采用标准两板模模架结构，动定模模架选用标准模胚加工，导柱导套做了同轴度精准定位，保证合模过程中动定模无错位偏移。分型面设计沿产品外轮廓最大投影面拆分，封胶面做了足够宽度的贴合处理，避免注塑过程中出现飞边溢料问题。浇注系统采用平衡式分流道布局，从主流道向各型腔分流的流道长度、截面尺寸完全一致，保证熔融塑料能够同时填充所有型腔，确保各型腔产品的成型质量一致，避免出现缺胶、缩水、填充不均等成型缺陷。冷却系统围绕型腔、型芯区域做了环绕式水路设计，水路直径、水距符合注塑冷却规范，可实现模温的均匀控制，缩短产品冷却定型时间，减少产品翘曲变形风险。顶出机构采用顶针顶出方案，顶针位置排布在产品非外观面、结构强度充足的区域，避免顶出过程中产品出现顶白、顶穿问题，同时保证顶出动作平稳顺畅，产品可顺利脱离型芯。建模过程中对所有模具零部件做了材质区分，模架部分采用标准钢材材质渲染，型腔型芯部分做了模具钢金属质感处理，产品部分采用红色工程塑料材质渲染，清晰区分各部分结构，直观展示模具开合状态下的内部结构与产品成型位置。整套模具结构紧凑，各零部件配合关系合理，无干涉问题，可直接用于模具加工的参考依据，适配常用卧式注塑机的安装参数，满足液压管夹产品的批量注塑生产需求。
