市政排水用SN8双壁波纹涵管结构设计

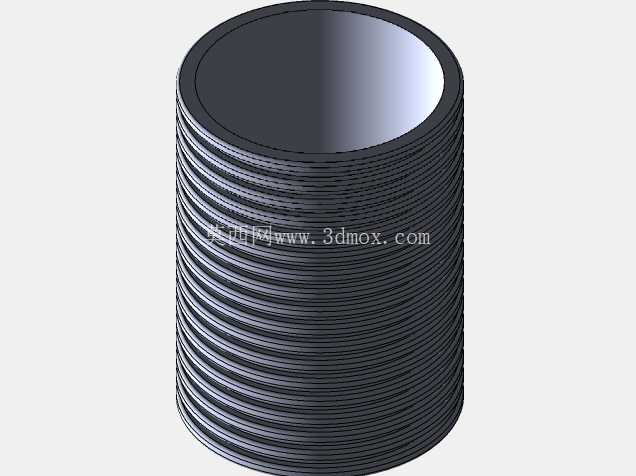

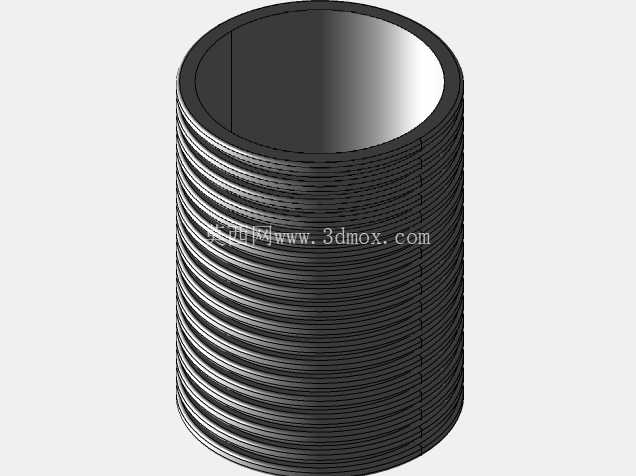

　　在市政地下管网建设、小区雨污分流改造、农田排灌沟渠配套以及公路路基横向排水工程中，埋地排水排污管道的选型直接关系到整个管网系统的使用寿命与运维成本，双壁波纹涵管作为替代传统混凝土管、铸铁管的主流管材，其结构设计的合理性直接决定了现场安装效率与长期埋地使用的可靠性。这款波纹涵管的三维结构设计，核心围绕埋地工况下的外压承载需求展开，外壁采用环形波纹结构，在不增加整体耗材用量的前提下大幅提升管材的环刚度，能够适配SN8等级对应的埋深要求，应对地下土壤压力、地面行车荷载传递的外部作用力，避免管材长期受压出现扁形、开裂、接口错位等问题。

　　从结构设计逻辑来看，建模过程中优先保证了管材的内径、外径核心尺寸精度，这两个参数是管网水力计算、接口配件匹配的核心依据——内径决定了管道的过流断面面积，直接影响排水流量上限，外径则关系到管道对接时密封圈的压缩量、配套检查井接口的适配尺寸，是现场安装能否顺利完成的关键边界条件。其余外观相关的波纹间距、波峰高度、管壁过渡圆角等尺寸，建模时保留了参数化调整的空间，设计人员可以根据项目实际的埋深要求、地质条件、环刚度等级需求，直接修改对应参数快速生成适配的管材模型，无需从零开始重建结构，大幅提升不同项目的选型建模效率。从实际应用场景出发，这类波纹涵管多用于地下无压排水场景，包括市政道路两侧的雨水收集输送、老旧小区改造中的污水管网铺设、农田水利体系中的排水导渗、工业园区的生产废水排放管网，以及公路、铁路路基下方的横向过水通道，相比传统刚性管材，波纹结构的外壁在与周围土壤接触时，能够通过波谷区域的土体嵌固作用提升管道与周边土体的协同受力性能，减少地基不均匀沉降对管道接口的拉扯破坏。

　　建模过程中对波纹的过渡位置做了平滑处理，避免出现尖锐的结构棱角，一方面是还原实际生产中管材挤出成型的工艺特性，实际生产中塑料熔融挤出后经模头成型波纹，尖角位置容易出现应力集中导致成型缺陷，平滑过渡的结构更符合真实生产的工艺要求；另一方面，平滑的内壁结构能够保证水流通过时的阻力更小，减少管道内杂物滞留堵塞的概率，降低后期管网运维的清掏频率。在安装边界的设计考量上，模型保留了标准长度管材的端部结构特征，设计人员可以基于这个模型快速扩展生成带承插口的对接结构，匹配实际施工中橡胶圈密封的承插连接方式，这种连接方式安装速度快，对施工人员的技能要求低，且接口处的柔性特征能够适应小范围的地基沉降，避免接口渗漏。

　　需要注意的是，这个模型的核心尺寸基准围绕通用SN8等级排水管道的行业通用参数搭建，针对不同项目的特殊环刚度要求、特殊地质条件下的加厚需求，设计人员可以在现有模型基础上调整波纹的波高、壁厚、波距参数，快速生成对应规格的管材模型，用于管网整体装配模拟、施工工序模拟、工程量统计等工作。在地下管网的整体设计流程中，这类参数化的管材模型能够直接导入到整体场地的BIM模型中，完成管线碰撞检查、埋深校验、坡度调整等前置设计工作，提前发现设计中存在的管线交叉、坡度不足、埋深不够等问题，减少现场施工阶段的设计变更。从结构受力的角度来看，环形波纹的结构设计相当于在管材外壁均匀布置了环形加强筋，相比同壁厚的实壁管，环刚度可以提升数倍，而材料用量仅为实壁管的一半左右，这也是这类管材在市政工程中得到广泛应用的核心原因，建模过程中还原了波纹从波峰到波谷的均匀壁厚过渡特征，符合实际生产中双壁波纹管的成型工艺特点，内外壁的壁厚分配也参考了实际产品的设计逻辑，内壁光滑平整保证过流效率，外壁波纹结构保证承载能力。
