桁架结构轻型固定翼无人机三维设计

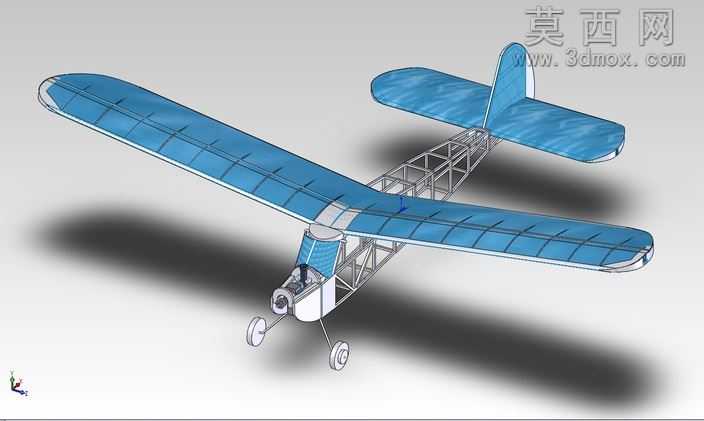

本作品为轻型固定翼无人机的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体围绕轻量化、易加工的设计思路搭建。建模过程中首先完成机身主承力桁架的骨架搭建，采用空间杆系结构布局，通过等径管材的布尔运算与装配约束还原真实桁架的焊接节点结构，每一处杆件交接位置都做了贴合实际加工的圆角过渡处理，避免建模中出现尖锐应力集中结构，同时通过干涉检查功能验证所有杆件无装配冲突，保证骨架结构的受力传递路径清晰合理。机翼部分采用上单翼布局设计，分别对主翼与水平尾翼、垂直尾翼做翼型曲面建模，还原低速飞行器适配的平凸翼型截面，机翼蒙皮部分赋予半透明蓝色覆膜材质，渲染时调整材质的反光度与粗糙度参数，模拟真实航空蒙布的微透光、低反光质感，同时在机翼表面添加等距分布的翼肋凸起结构，还原蒙皮下方的支撑骨架形态，让机翼外观更具真实结构层次感。动力与起落架部分，机头位置预留动力舱安装空间，搭配简化的整流罩结构，前三点式起落架采用单支柱加小直径机轮的设计，机轮部分做了轮毂与橡胶轮胎的分层建模，轮胎赋予哑光黑色橡胶材质，轮毂做亮面金属质感处理，渲染时通过环境光遮蔽效果突出起落架与机身的连接结构细节。整体渲染采用柔和的影棚布光方案，添加柔和的地面投影效果，突出模型的空间立体感，材质分配上区分金属桁架的银灰色金属质感、蒙皮的半透明蓝色质感、橡胶部件的哑光黑质感，不同材质的参数调整都围绕真实飞行器的材质特性设置，既保证模型外观的视觉辨识度，也完整还原了该类轻型无人机的结构组成逻辑，建模过程中所有零件都保留可编辑参数，可根据实际飞行需求调整翼展、机身长度、桁架杆件直径等核心参数，适配不同的载重与航时设计需求。
