起重吊钩卷筒组三维结构设计

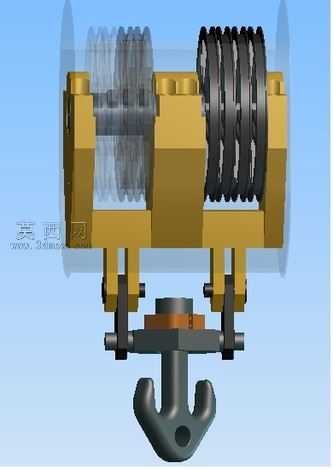

本作品为起重设备核心起升部件的三维建模设计，采用Autodesk Inventor完成全参数化建模与装配搭建，完整还原了卷筒与吊钩组的配合结构与工作形态。建模过程中首先对卷筒主体进行特征构建，采用回转特征生成卷筒的圆柱形筒体，在筒体表面精准绘制绳槽结构，匹配起重钢丝绳的缠绕排布需求，绳槽的节距、深度参数均参照通用起重设备的设计规范设定，保证钢丝绳缠绕时的贴合度与运行稳定性，卷筒两端的挡板结构采用拉伸加倒角特征制作，避免钢丝绳脱槽的风险。卷筒下方的吊钩组部分，建模时拆分了滑轮架、吊钩螺母、吊钩本体、连接销轴、夹板紧固件等多个独立零件，吊钩本体采用锻造吊钩的标准轮廓曲线，通过草图绘制钩头的弧形承载段与直柄连接段，回转生成实体后对受力集中的钩颈位置做圆角过渡处理，降低应力集中系数；滑轮架部分采用焊接结构的建模逻辑，分别制作两侧夹板、中间横梁、滑轮轴安装位，通过装配约束将各零件按实际装配关系组合，夹板上的销轴孔与连接轴采用间隙配合的约束设定，还原实际部件的转动余量。材质与渲染环节，卷筒主体赋予亮黄色金属漆材质，模拟起重设备卷筒的常用涂装外观，调整材质的反光度与粗糙度参数，呈现金属构件的漆面质感；吊钩部分赋予深灰色锻钢材质，添加轻微的金属磨砂纹理，体现锻造部件的表面质感；连接紧固件、销轴部分赋予发黑处理的金属材质，区分不同部件的工艺特征。装配完成后对整体结构做干涉检查，验证卷筒转动时与下方吊钩架的运动间隙，确认吊钩在起升摆动过程中不会与卷筒结构发生碰撞，各转动副的活动范围符合起重作业的实际工况需求，完整呈现了起升卷筒配吊钩组的结构组成与装配逻辑，可用于起重机械的结构教学、方案展示或部件选型参考。
