小型微风启动水平轴风力涡轮机组

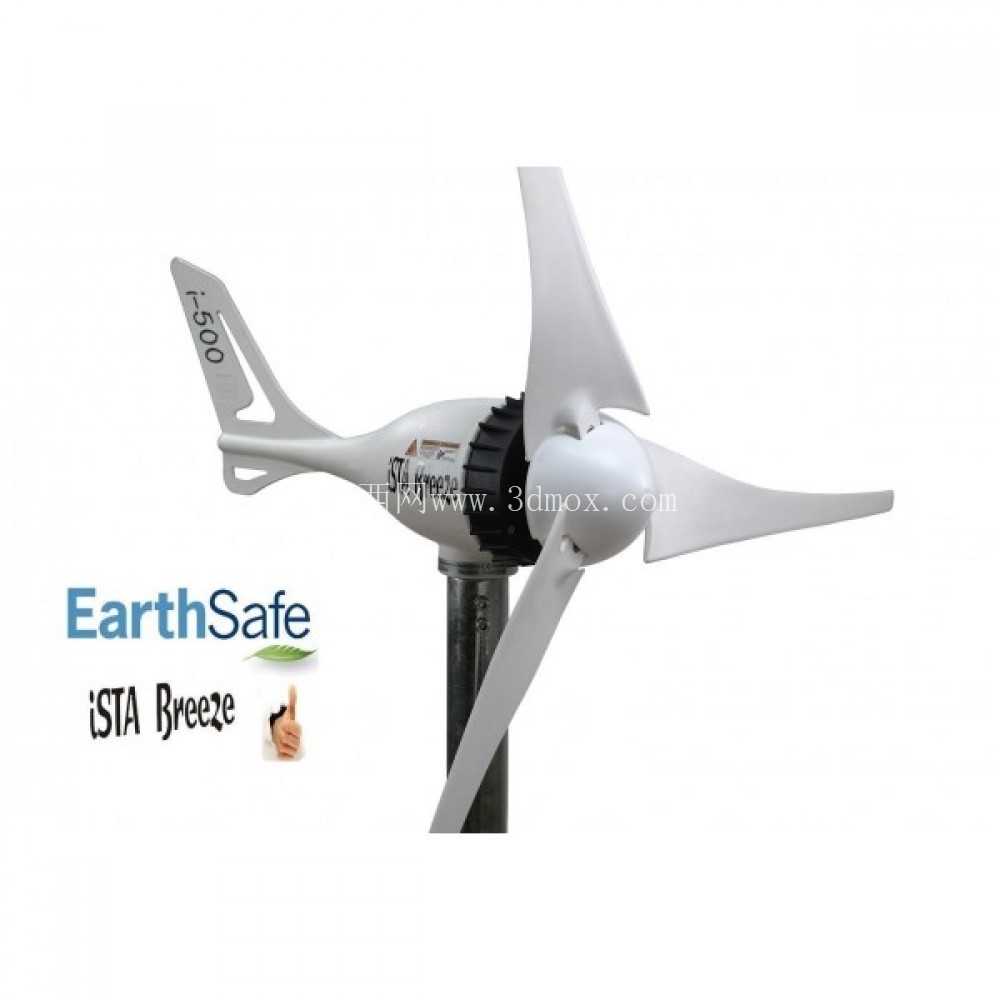

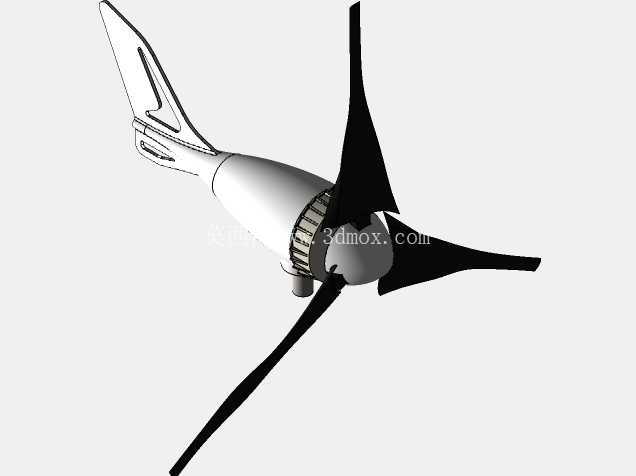

　　这款小型水平轴风力涡轮机，主要面向分散式离网供电场景设计，可适配偏远山区散户供电、海岛小型基站供电、户外监测设备补能、庭院分布式微网搭建等场景，在年平均风速不高的区域也能实现有效启动发电，弥补了传统大型风机对启动风速要求高、无法适配小微场景供电需求的短板。整机采用三叶片水平轴布局，叶片翼型经过低风速工况优化，叶尖做了切尖降噪处理，在3m/s左右的微风环境下即可启动切入，额定工况下输出功率可达500W，输出电压适配24V直流储能系统，可直接搭配磷酸铁锂储能电池组使用，为照明、小型通讯设备、低功率传感终端提供稳定电力供给。

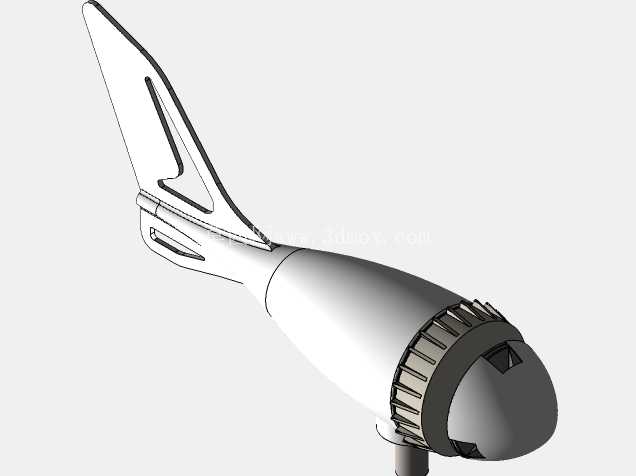

　　从结构设计逻辑来看，整机采用机头回转式尾舵对风结构，尾舵与主机舱采用铰接式连接，当风速超过额定安全阈值时，尾舵会在风压作用下带动机头偏转一定角度，减小叶片迎风面的有效受风面积，自动限制转速过快上升，避免强风工况下出现飞车、叶片过载断裂等故障，无需额外加装电磁或机械刹车结构，大幅降低了整机的结构复杂度与后期维护成本。主机舱内部集成了永磁同步发电机与整流模块，发电机定子采用多极绕组设计，低转速下即可输出满足充电要求的电压，无需额外配置增速齿轮箱，减少了传动环节的机械损耗，同时也避免了齿轮箱长期运行带来的漏油、齿面磨损等运维问题。

　　叶片采用一体化注塑成型工艺，翼型沿叶展方向做了渐变扭转设计，从叶根到叶尖的安装角逐步减小，适配不同半径位置的线速度差异，让整个叶片在额定风速下都能保持较高的风能捕获效率，叶片根部采用法兰式连接结构，与轮毂的连接螺栓做了防松处理，可适应长期交变载荷下的连接可靠性要求。安装边界方面，整机主机舱连同叶片的回转直径控制在1.5m级别，安装时需要保证塔架周边10m范围内无高大遮挡物，塔架高度建议不低于6m，避开近地面的紊流风区，塔架与主机舱的连接采用标准法兰接口，可适配通用的小型风机钢管塔架，安装时无需定制特殊转接结构。整机外壳采用耐候性ABS混合材质，表面做了抗紫外线喷涂处理，可适应户外高温、高湿、盐雾等复杂环境，外露的连接紧固件全部采用304不锈钢材质，避免长期户外使用出现锈蚀卡死的问题。尾舵的平衡配重经过精准调校，对风响应灵敏度控制在合理区间，既不会因为风向小幅波动出现机头频繁来回摆动，也不会在风向大幅变化时出现对风滞后导致的发电效率下降。轮毂与发电机输出轴之间采用键连接加锁紧螺母的固定方式，可传递叶片旋转带来的扭矩，同时方便后期维护时的叶片拆卸更换。

　　在实际应用中，这类小型风机通常会与小型光伏板组成风光互补供电系统，在阴雨天无风时段由光伏板补能，夜间有风时段由风机供电，大幅提升离网供电系统的供电稳定性，减少储能电池的配置容量，降低整套微网系统的搭建成本。针对不同区域的风资源特征，叶片的安装角还可以做小幅调整，在年平均风速偏低的区域可适当增大叶片安装角，提升低风速下的启动性能，在年平均风速较高的区域可适当减小安装角，提升高风速下的运行稳定性，避免长期过载运行缩短设备使用寿命。整机的布线全部从塔架内部穿行，避免线缆长期暴露在户外出现老化破损，同时也避免线缆在机头回转时出现缠绕问题，机舱尾部设置了防水过线孔，线缆接口处做了密封胶圈处理，可阻挡雨水顺着线缆进入机舱内部损坏发电模块。
