三角转子汪克尔动力装置结构设计

　　在做这套三角转子动力装置的结构建模前，我先后拆解过两套民用航改型小排量汪克尔机型的实测数据，最早接触这类结构是在改装场地赛车的动力单元选型阶段，当时对比往复式活塞机的同功率输出包络，汪克尔结构的轴向尺寸优势确实能给后置后驱布局的传动系统留出更多调校空间，这也是我在建模时优先还原安装边界特征的核心原因。

　　从实际应用场景来看，这类三角转子结构目前除了场地赛车、改装摩托的动力单元使用外，小型无人机、便携发电机组、航空模型动力也是常见的落地场景，核心原因是其没有往复运动的活塞连杆组，运转时的一阶二阶振动量级远低于同排量往复机，不需要额外设计大质量的平衡轴结构，整体功率密度能做到同功率往复机的1.5倍以上，对于对自重、安装空间有严格限制的移动动力场景适配性极强。

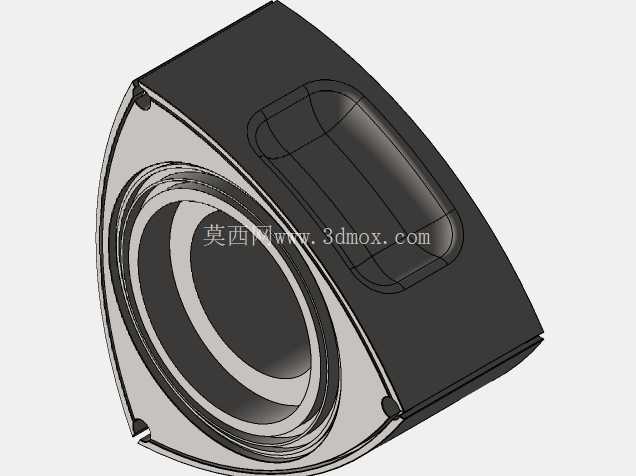

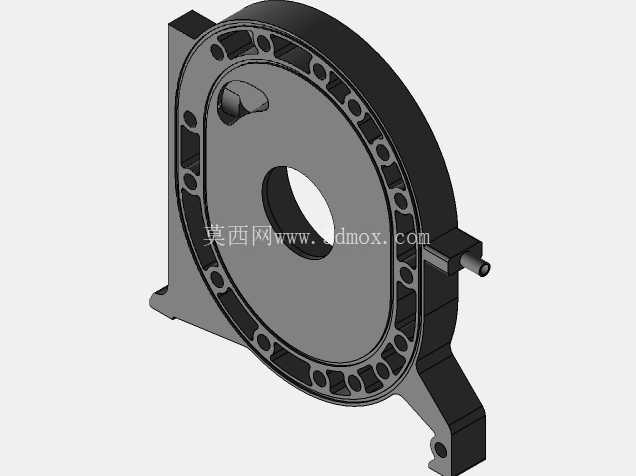

　　建模过程中我没有直接照搬公开的理论型线，而是结合实际装机的密封件尺寸修正了三角转子的三个弧面轮廓，实际量产机型中转子的型线并非严格的外旋轮线，要在三个顶角位置预留0.12-0.18mm的密封片安装槽，同时考虑缸体热膨胀后的间隙补偿，我在缸体的冷却水道布局上做了分层设计：靠近燃烧室的区域采用密集的轴向小孔水道，靠近端盖的位置预留环形汇流槽，避免局部热点导致的缸体形变漏气，这也是很多新手建模时容易忽略的点——只做外形轮廓不考虑热管理的结构预留，做出来的模型完全不具备实际生产参考价值。

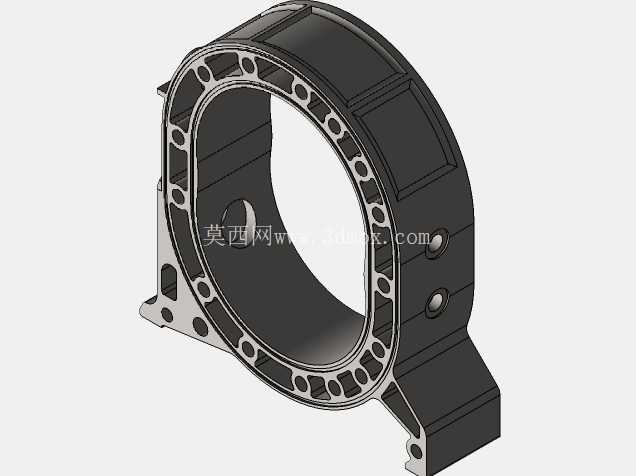

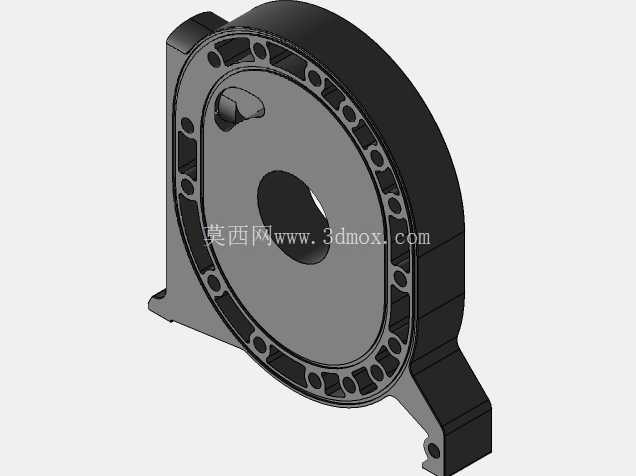

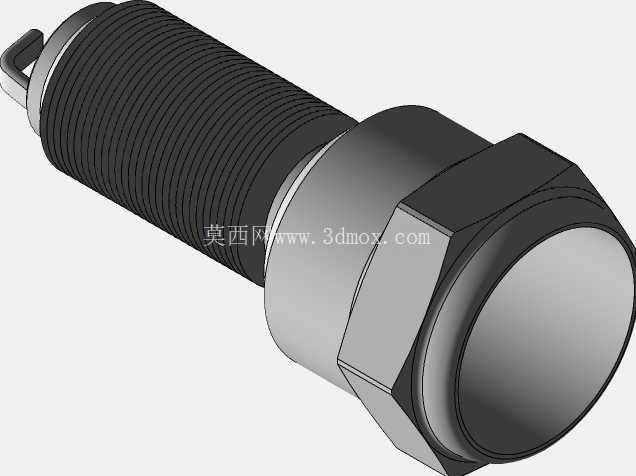

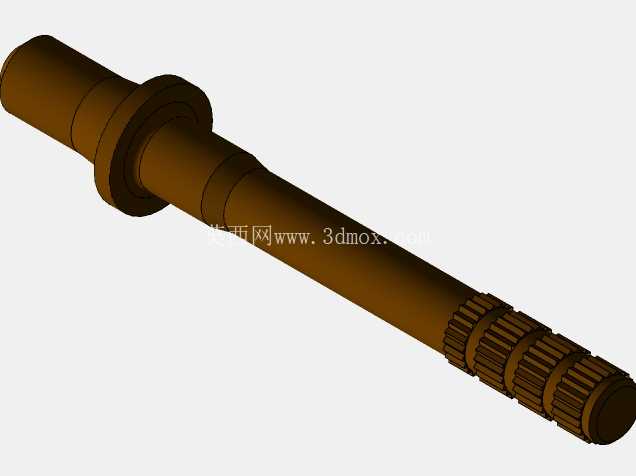

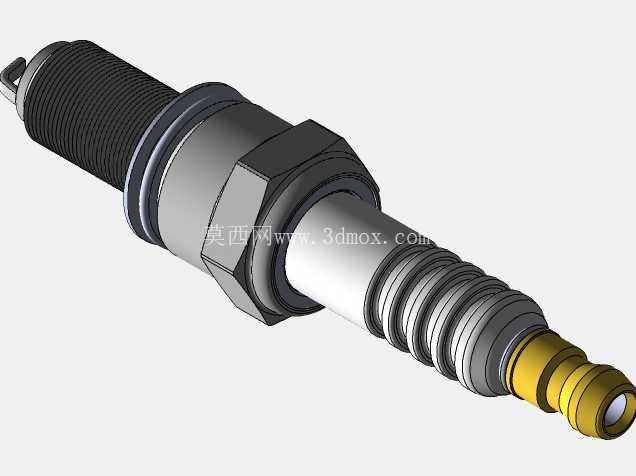

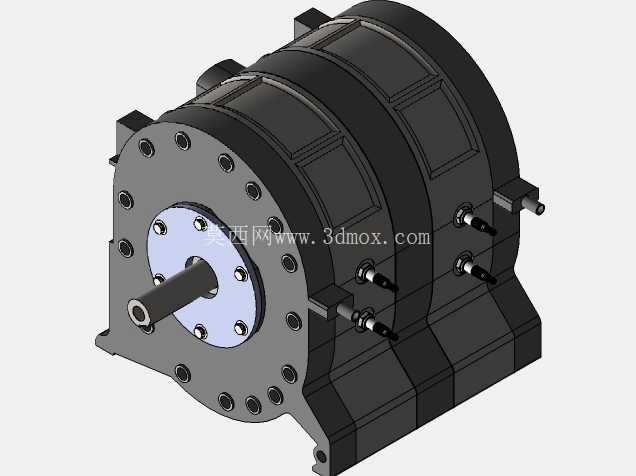

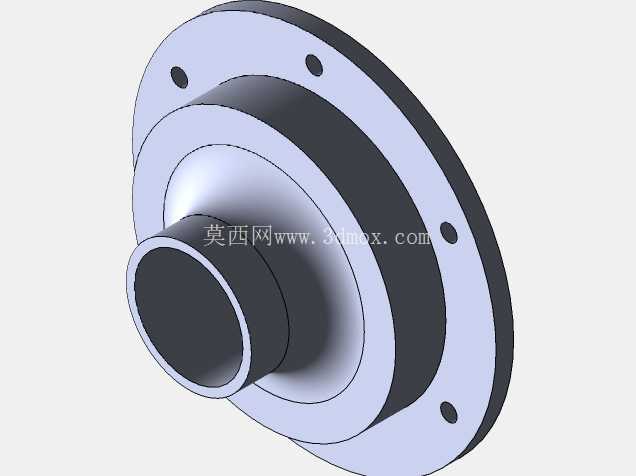

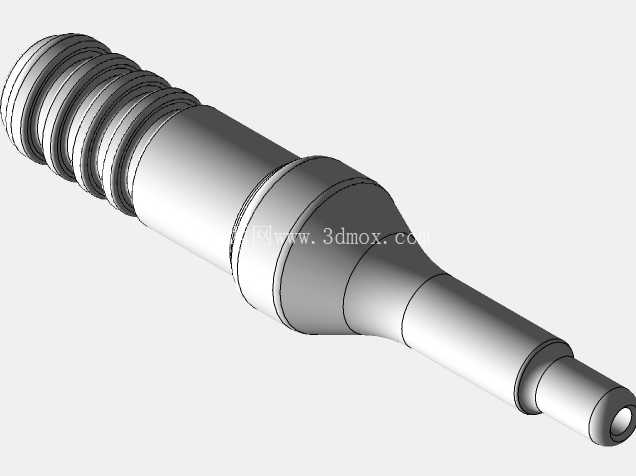

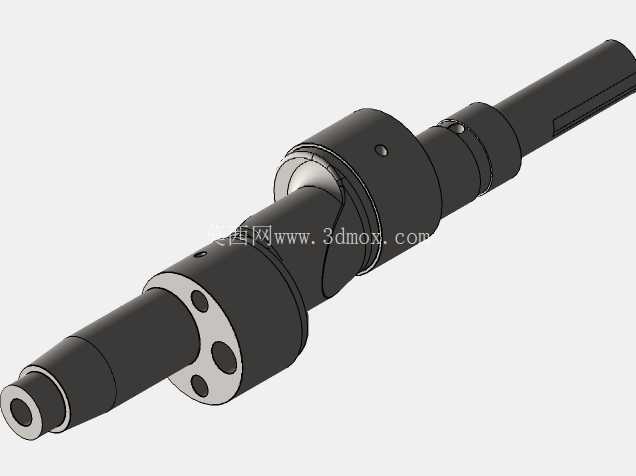

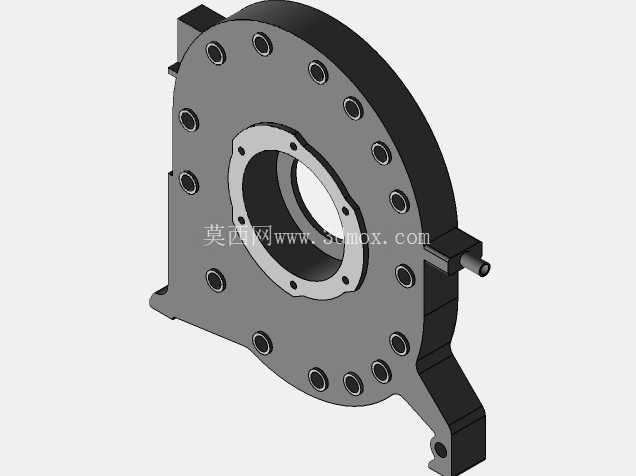

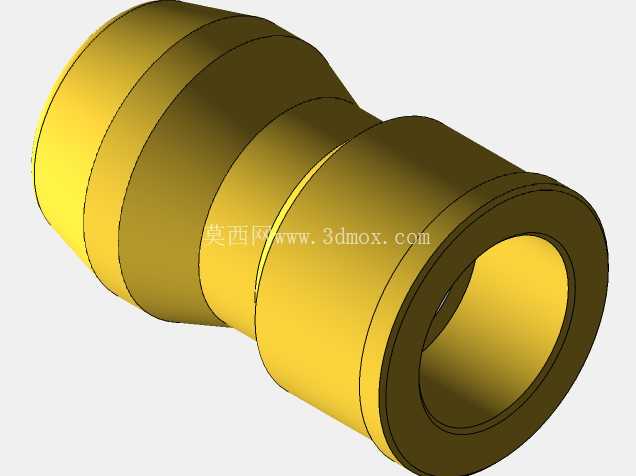

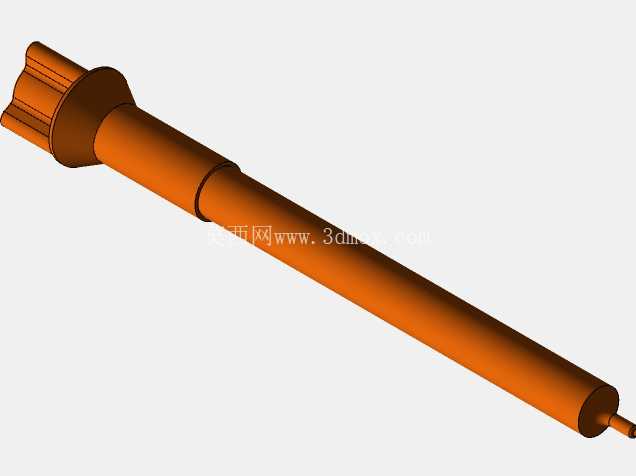

　　从安装边界来看，这套模型的输出轴采用偏心轴结构，轴伸端的直径、键槽尺寸完全匹配通用的小型离合器、减速箱输入接口，端盖上的安装孔位采用圆周均布设计，孔距公差参考通用内燃机的安装标准，不需要额外做转接法兰就能直接适配多数小型动力设备的安装基座；缸体侧面的三个火花塞安装孔位按照实际13B机型的角度布置，每个孔位的深度、螺纹规格都预留了标准火花塞的安装空间，进气道、排气道的接口位置也做了法兰凸台设计，方便后续对接进排气系统的管路模型。

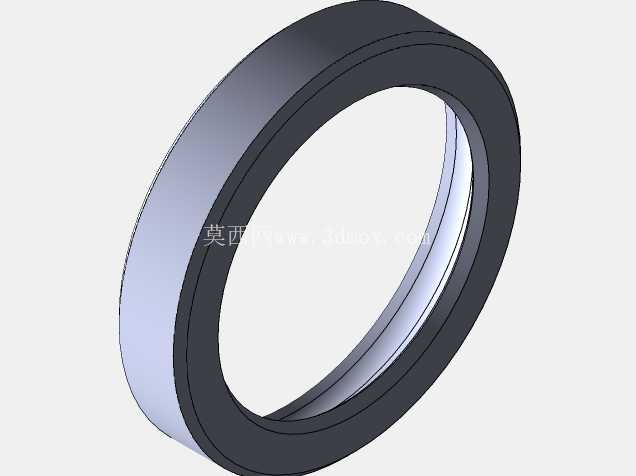

　　结构设计上我特意还原了双转子的叠层布局，前后两个转子的相位角错开180度，抵消偏心轴运转时的不平衡力矩，端盖的轴承安装位预留了标准深沟球轴承的配合公差，转子内部的冷却油道也做了连通设计，和偏心轴的中心油道贯通，实际运转时润滑油可以通过偏心轴的油孔进入转子内部，带走转子工作时的热量，同时润滑转子和偏心轴的配合面。很多人做汪克尔模型时会忽略转子内部的配重结构，我在建模时特意在转子的非工作面侧做了减重挖槽同时调整了质量分布，让转子的质心落在偏心轴的回转中心线上，避免高速运转时产生额外的离心振动。

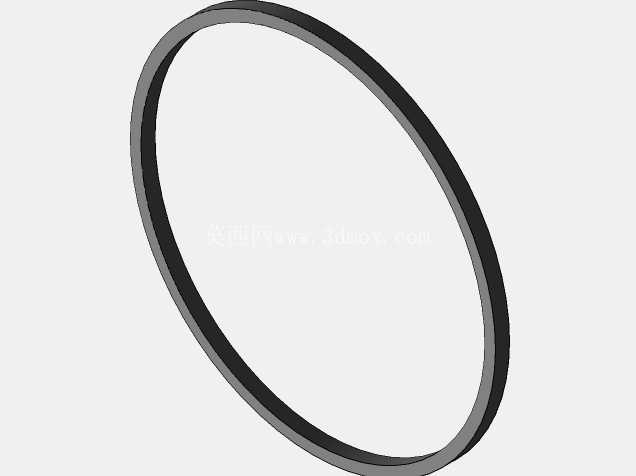

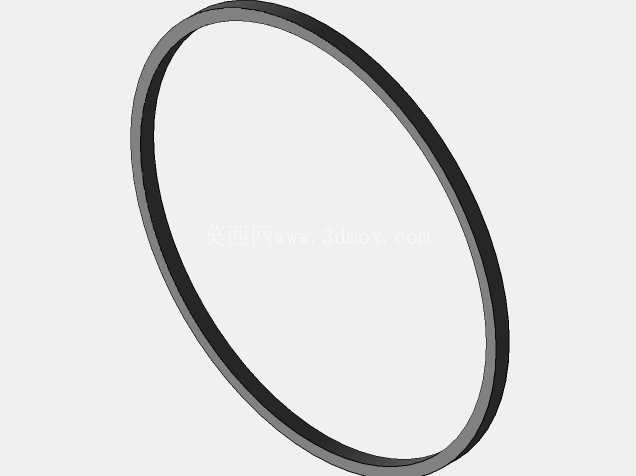

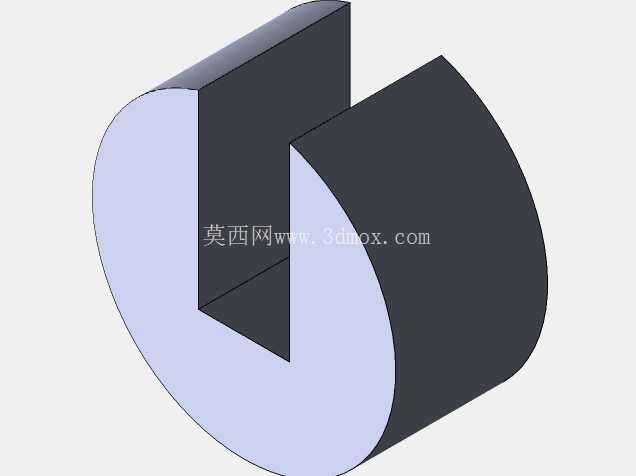

　　从功能特性来看，这套结构的单转子每转一圈可以完成三次做功循环，同排量下的做功频率是四冲程往复机的三倍，所以输出扭矩的平顺性更好，不需要大质量的飞轮来稳定转速，我在建模时飞轮端的尺寸做了相应缩减，只保留了启动齿圈的安装位置，进一步压缩整体的轴向尺寸；缸体的密封结构采用端盖密封片+顶角密封片的组合设计，每个密封片的安装槽都预留了弹簧让位空间，实际工作时弹簧可以推动密封片紧贴缸壁和端盖，补偿磨损带来的间隙，避免压缩比泄漏。

　　做这类动力装置的三维建模，最忌讳的就是只追求外观形似而忽略内部结构的逻辑合理性，我在建模过程中每一个特征的尺寸都参考了实际量产机型的测绘数据，从密封件的配合间隙到油道的通径，从螺栓的规格到安装孔的位置度公差，都按照实际工程设计的要求做了约束，不管是做结构教学演示、改装方案验证，还是做动力系统的选型匹配，这套模型都能提供足够的结构参考，不会出现原理性的结构错误。
