汽车五通连接金属结构件三维设计

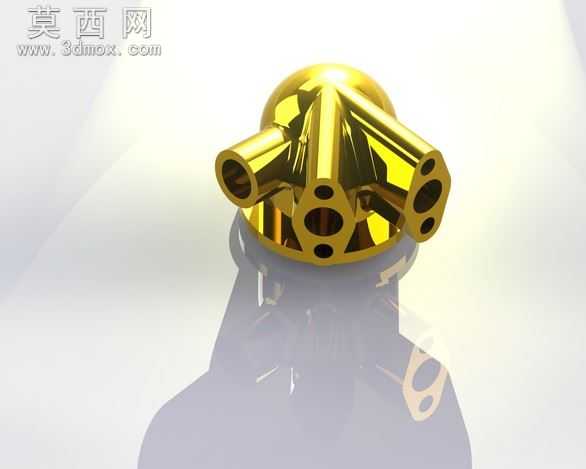

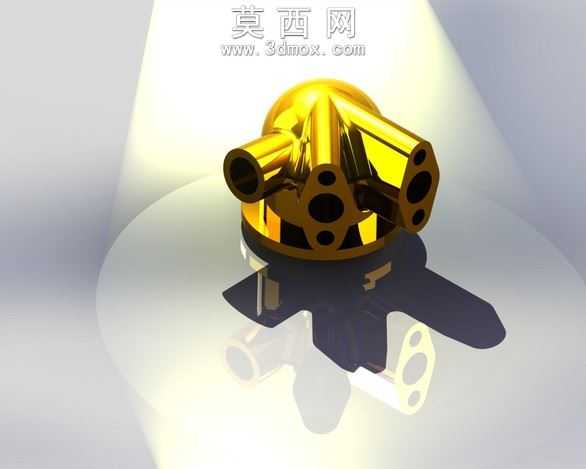

本作品为汽车领域使用的五通连接结构件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械零件设计的公差配合规范，对每一处连接端口的孔径、管壁厚度、衔接圆角都做了精准的参数约束，确保模型可直接对接后续的工程图导出与生产加工环节。在材质表现上，渲染阶段选用了高反光金属材质，模拟经过电镀抛光处理的金属构件表面效果，通过调整环境光反射强度、高光粗糙度参数，还原出金属材质特有的亮泽质感与厚重的金属体量感，同时搭配半透明的磨砂展示底座，弱化背景干扰，突出结构件本身的造型特征。结构设计层面，该构件采用一体成型的五通布局，中心为球形汇流腔体，五个方向延伸出带安装孔位的管状连接端口，每个端口端面都设计有均匀分布的螺栓固定孔，可实现多管路的稳定对接，腔体与管路衔接处做了圆弧过渡处理，既可以降低管路内部的流体阻力，也能有效避免应力集中问题，提升零件的结构强度与使用寿命。设计思路围绕汽车管路系统的集成化连接需求展开，将原本需要多个接头拼接的五通结构整合为单一整体构件，减少了管路连接的密封节点，降低了管路渗漏的风险，同时紧凑的造型设计也能更好适配汽车内部狭小的安装空间，在建模过程中对零件的壁厚做了均匀化处理，兼顾结构强度与零件轻量化的要求，所有孔位的位置度都做了参数化关联，方便后续根据不同车型的管路布局需求快速调整端口角度与孔径尺寸，模型的细节处理覆盖了安装孔倒角、端口端面平整度、衔接处圆角等生产工艺要求，确保设计方案具备实际生产可行性。
