履带式光伏板清扫作业机器人结构设计

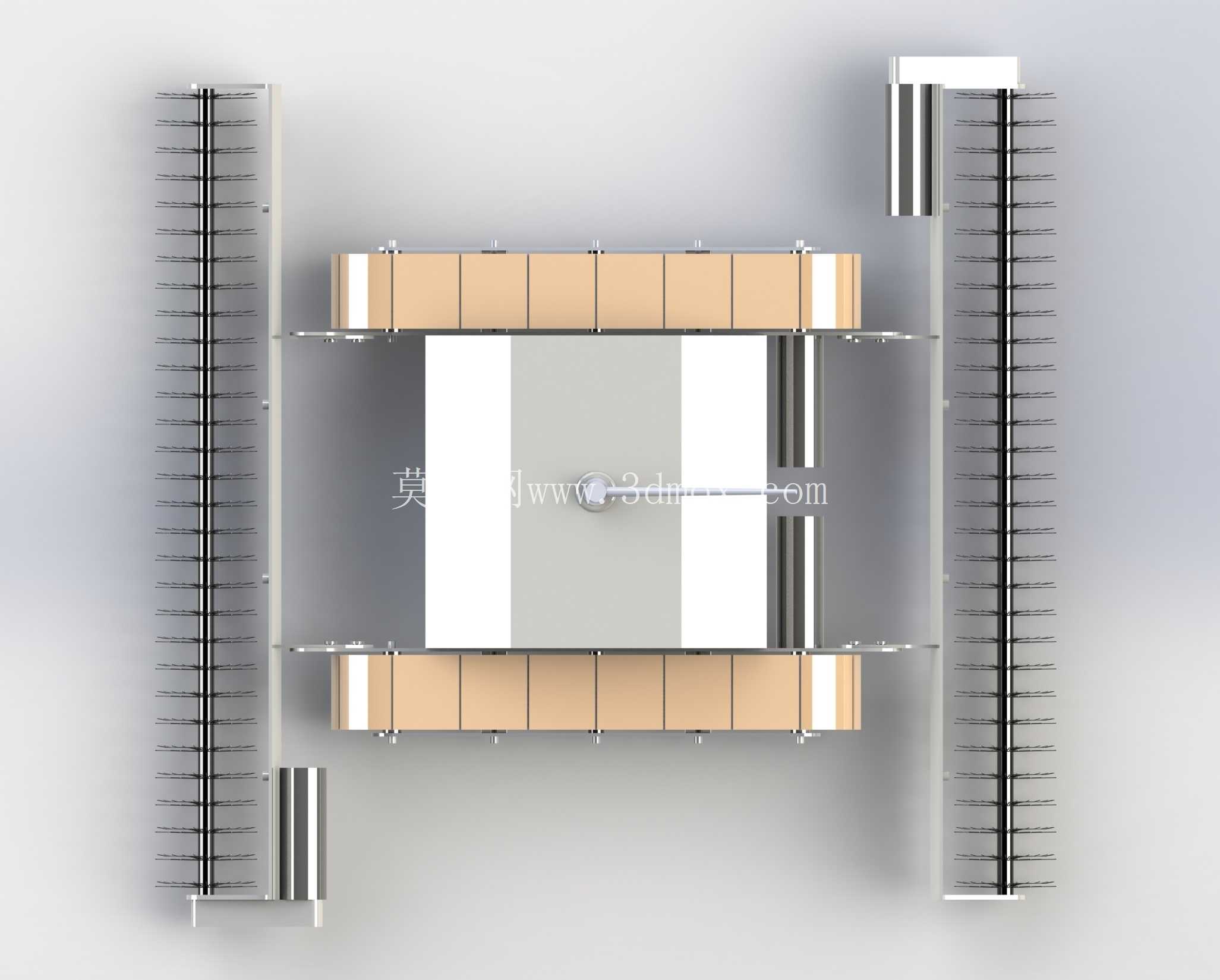

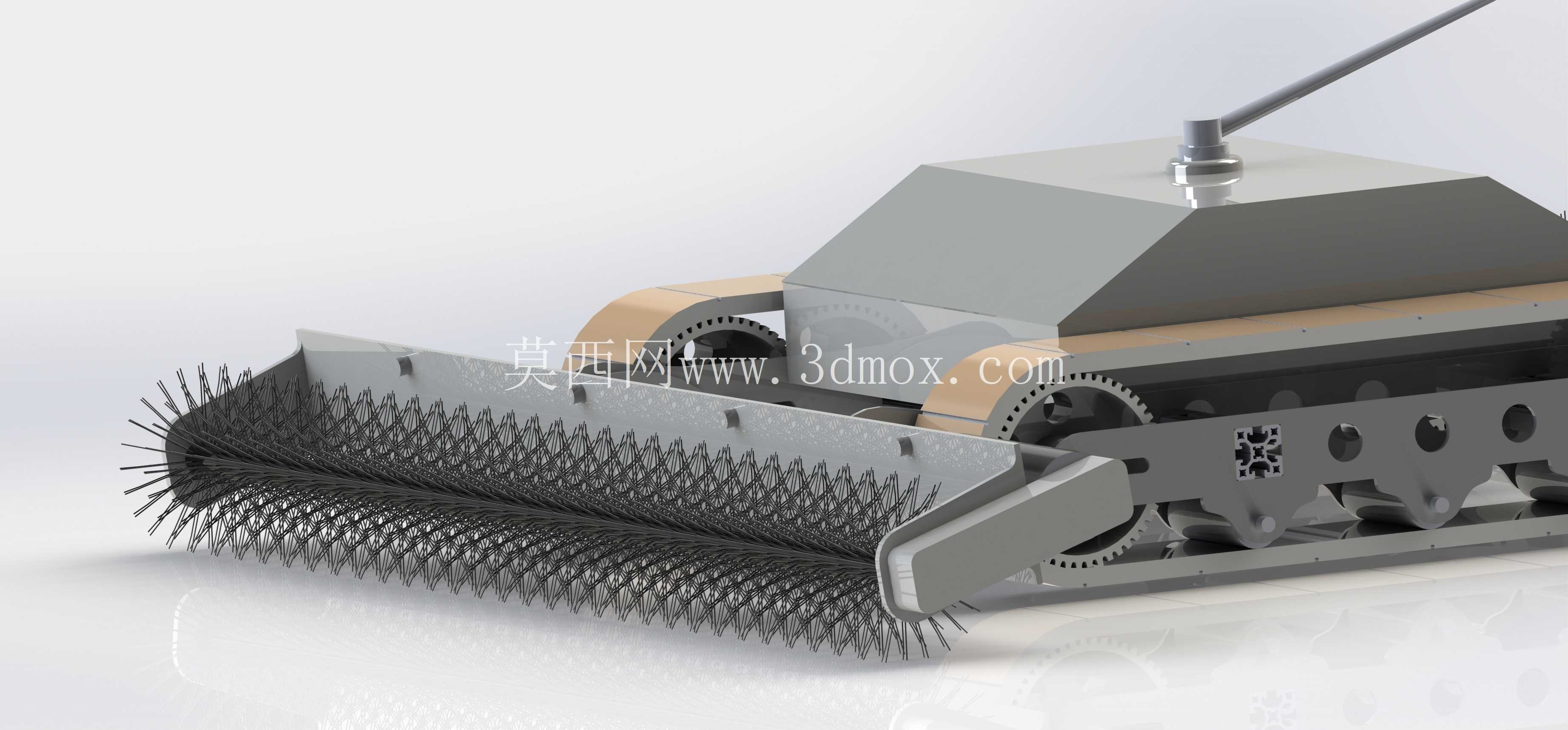

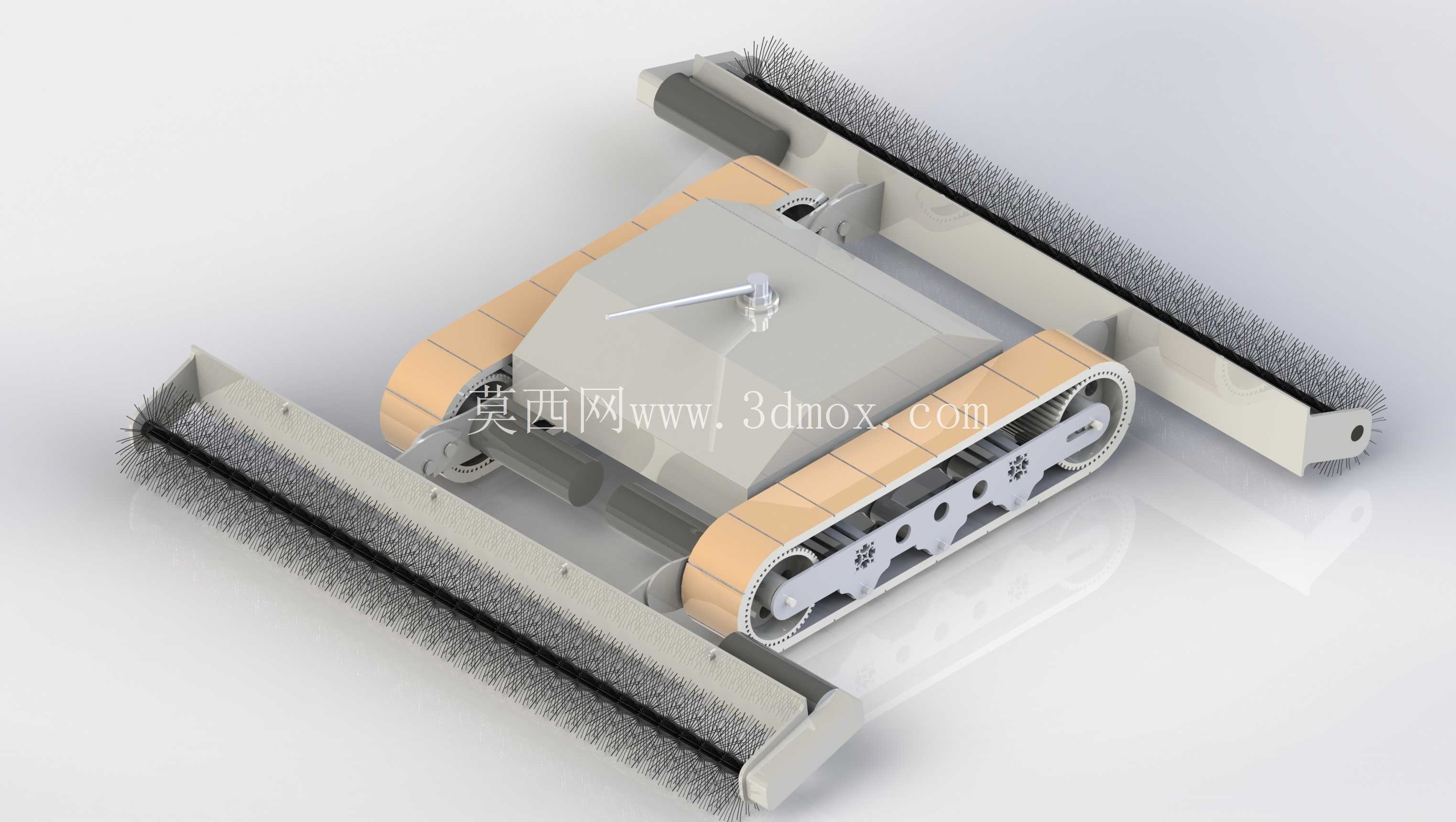

　　在山地、渔光互补、荒漠集中式光伏电站的日常运维场景中，光伏板表面的积灰、浮尘、鸟粪、季节性积雪会直接降低组件透光率，长期积污还会引发热斑效应，缩短光伏板使用寿命，传统人工清扫不仅效率低下，在倾斜排布的光伏阵列上作业还存在高空滑落风险，这款履带式光伏清扫设备正是针对这类场景开发的专用作业装置。从结构布局来看，整机采用前置清扫作业模块、中部承载动力与控制舱、后置履带行走系统的排布方式，前端的滚刷组件采用密集尼龙刷丝排布，刷丝与光伏板表面的接触角度经过反复调校，既保证足够的清扫摩擦力去除板面粉尘与附着污物，又不会刮伤光伏板表面的钢化玻璃层，滚刷两端设置有柔性导向挡边，在设备沿光伏板阵列行走时可避免边缘磕碰组件边框。

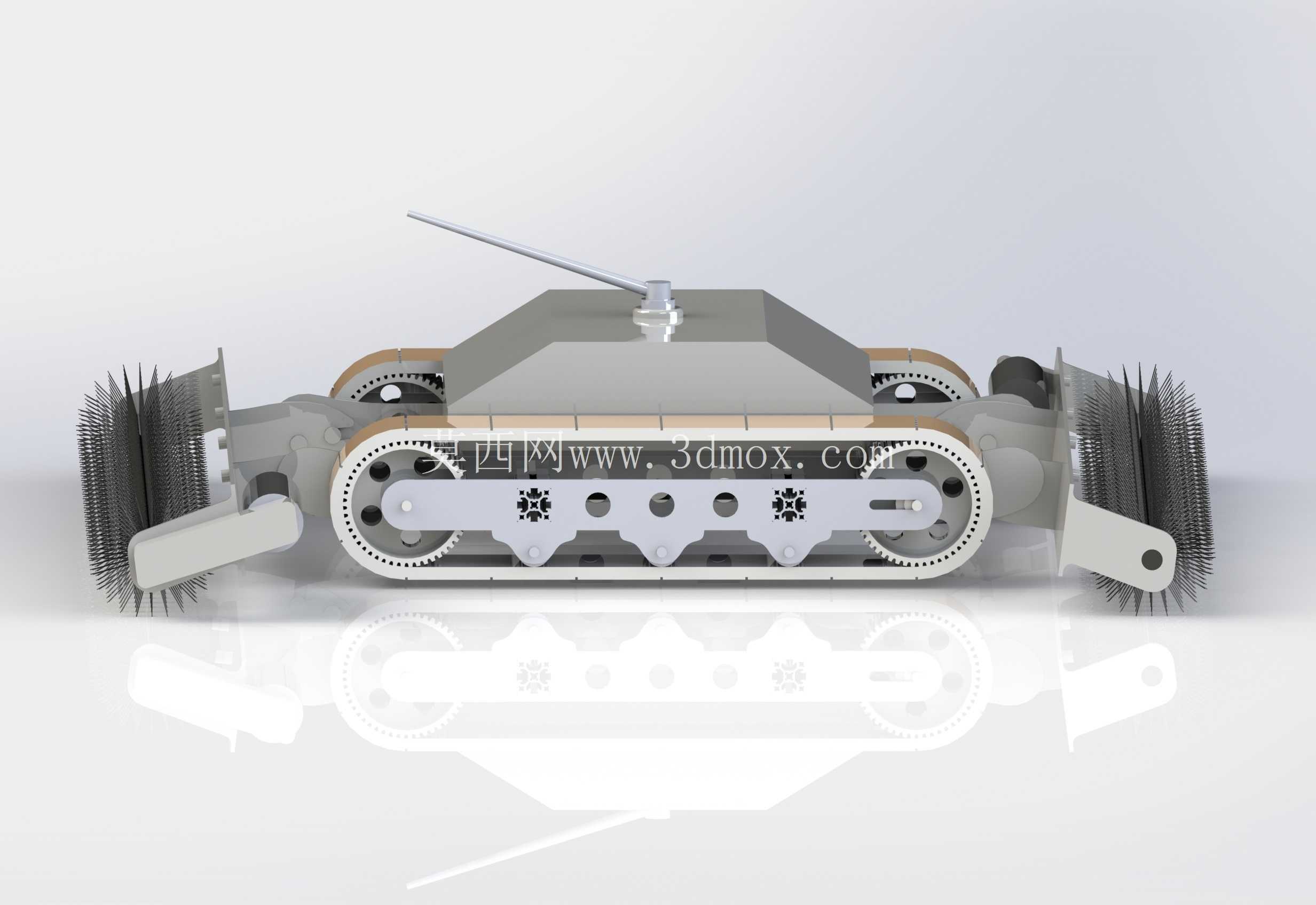

　　行走系统选用履带式结构，相比轮式结构，履带的接地比压更小，能够适配光伏板表面存在轻微起伏、拼接缝隙的安装工况，履带表面做了防滑纹理处理，在带有一定倾角的光伏板面上行走时不会出现打滑偏移，履带的张紧机构采用可调式偏心轮结构，运维人员可根据履带磨损情况快速调整张紧度，无需拆解过多结构件。中部的设备舱采用斜坡式上盖设计，一方面可以降低设备整体重心，提升在倾斜光伏板面上的行走稳定性，另一方面斜坡面不易积留雨水与灰尘，减少设备自身的清洁维护频次，舱体顶部预留的天线安装位用于搭载无线通讯模块，可实现多台设备的集群作业调度与远程状态监控。

　　在设计过程中，整机的外形尺寸充分考虑了光伏板阵列的通行边界，设备宽度适配常规单块光伏板的板面宽度，行走时履带刚好贴合光伏板两侧的边框区域，不会压到光伏板的发电玻璃面，设备的整体高度控制在较低区间，降低作业过程中的风阻，减少大风天气下设备被吹落的风险。清扫滚刷的驱动与行走驱动采用独立动力单元，可根据板面脏污程度单独调整滚刷转速与行走速度，当遇到板面顽固污渍时，可降低行走速度、提升滚刷转速强化清扫效果，日常常规清扫时则可提高行走速度，提升单台设备的作业覆盖效率。设备前端的滚刷组件设置有浮动连接结构，当光伏板表面存在轻微的安装高度差时，滚刷可随板面起伏自动调整高度，始终保持刷丝与板面的贴合度，避免出现清扫漏区。整机的结构件多采用轻量化铝合金与工程塑料材质，在保证结构强度的前提下降低设备自重，减少行走过程中对光伏板边框的载荷压力，所有转动部位都设置有密封防护结构，可阻挡清扫过程中扬起的粉尘进入传动部件，延长设备的无故障运行周期。针对不同排布形式的光伏电站，该设备的行走轮距可在一定范围内调整，适配不同宽度规格的光伏组件，滚刷组件也可根据板面宽度快速更换对应长度的刷辊，无需改动主体承载结构即可适配不同项目的作业需求。

　　在传动结构设计上，滚刷的动力通过同步带传递，相比齿轮传动，同步带传动的噪音更低，且具备一定的缓冲能力，当滚刷卡入细小杂物时可通过皮带打滑保护驱动电机不受损，履带行走的动力传递采用齿轮啮合传动，保证行走动力输出的可靠性，不会出现传动丢转导致的行走轨迹偏移。设备的前后端都设置有接触式防撞传感器，当行走到光伏板阵列边缘或者碰到障碍物时可立即停止行走并调整方向，避免设备从阵列端部坠落，舱体内部的动力单元布局做了重心配平，让设备整机重心落在履带接地面积的中心位置，即使在最大设计倾角的光伏板面上作业也不会出现倾翻。
