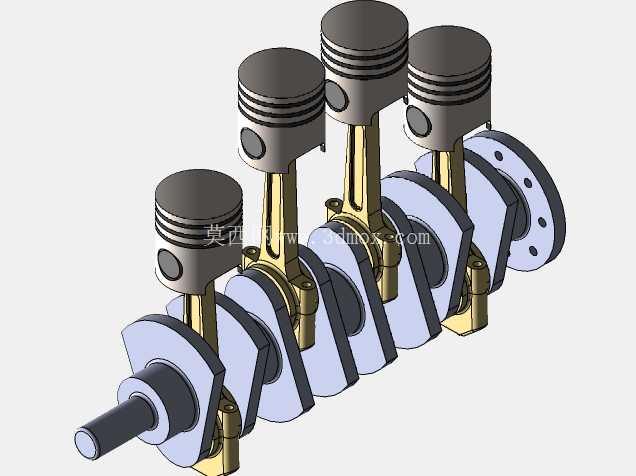

直列四缸发动机曲柄连杆总成结构

　　这套直列四缸动力核心的曲柄连杆总成，是往复式内燃机实现热能向机械能转换的核心执行部件，广泛适配1.0L-2.5L排量区间的民用乘用车、轻型商用车、小型工程机械动力单元，也可作为固定式发电机组、小型农用机械的动力核心结构参考。整套结构完全按照量产内燃机的装配逻辑搭建，没有多余的装饰性特征，所有配合面、连接位都保留了实际生产所需的公差预留空间，能直接用于教学演示、结构验证、逆向设计参考。

　　从功能实现逻辑来看，这套总成承担着两个核心作用：一是把燃烧室燃气爆发作用在活塞顶部的直线推力，通过连杆的铰接传递转化为曲轴的旋转扭矩，向外输出动力驱动整车或作业设备运转；二是配合配气机构、供油系统的正时逻辑，完成进气、压缩、做功、排气四个冲程的循环动作，四个气缸按照1-3-4-2或者1-2-4-3的常见点火顺序交替做功，抵消单缸往复运动产生的一阶、二阶惯性力，让整机运转平顺性满足民用设备的NVH要求。

　　拆解单个部件的设计细节来看，活塞采用了汽油机常见的平顶铝制活塞结构，头部预留了三道环槽，分别安装两道气环和一道油环：气环采用微锥面设计，保证压缩行程中燃烧室的密封性，避免高压燃气窜入曲轴箱造成功率损失；油环带布油槽和回油孔，能在活塞往复运动时均匀在缸壁涂布润滑油，同时刮除多余机油避免其进入燃烧室燃烧。活塞销采用全浮式设计，两端通过卡簧限位，既可以在连杆小头衬套内转动，也能在活塞销座孔内小幅转动，让销座受力更均匀，减少局部磨损。连杆采用锻钢材质的工字形截面设计，在保证足够抗拉、抗扭强度的前提下尽可能降低往复运动质量，减少惯性力带来的振动；连杆大头采用斜切口设计，方便从气缸内抽出活塞连杆组进行检修，连杆盖通过两个高强度螺栓与连杆本体定位连接，结合面的定位结构保证装配后大头孔的圆度公差满足曲轴高速旋转的要求。

　　曲轴部分采用整体式锻钢曲轴，四个曲柄销按照90度夹角均匀布置，对应四个气缸的做功间隔角，前后端都设计有油封轴颈，前端预留了正时齿轮、皮带轮的安装位，后端预留了飞轮连接法兰，每个曲柄臂上都设计有平衡重块，用来平衡活塞连杆组往复运动和曲轴旋转产生的离心力，降低主轴承的载荷。主轴承座采用分体式设计，通过主轴承盖将曲轴主轴颈固定在缸体的主轴承座上，轴瓦采用钢背铜铅合金材质，表面预留油槽与缸体主油道连通，保证压力润滑的机油能持续进入摩擦面形成油膜。

　　从安装边界来看，整套总成的轴向尺寸、径向安装位都按照量产直列四缸发动机的常规布局设计，曲轴主轴颈的同轴度公差、连杆大头孔与小头孔的平行度公差、活塞销孔与活塞轴线的垂直度公差都符合内燃机设计的行业规范，活塞在上止点、下止点位置时，连杆摆动角度控制在12度-15度的合理区间，避免侧压力过大造成缸壁偏磨。整套模型的装配关系完全还原实际装机状态，没有出现干涉、穿模的问题，活塞往复运动、连杆摆动、曲轴旋转的运动轨迹都符合运动学规律，可直接用于运动仿真、动力学分析的基础模型，也能作为相关专业课程中讲解曲柄连杆机构工作原理的直观演示载体。在实际设计迭代过程中，这套结构的各个部件尺寸可以根据目标排量、压缩比、额定转速的需求进行等比例缩放或者参数调整，比如针对高转速性能机型，可以缩短活塞行程、降低连杆往复质量；针对低转速大扭矩机型，可以加大曲柄半径、强化连杆和曲轴的结构强度。
