2英寸对焊式法兰盘结构设计

　　在民用给排水、工业循环水、低压气体输送等管路系统中，法兰是实现管段之间、管路与阀组/泵体等设备之间可拆卸刚性连接的核心五金配件，本次呈现的2英寸规格法兰，适配公称通径2英寸的金属管路，对应150磅压力等级的常规管路工况，在中小型化工管路、建筑消防供水、车间压缩空气支管路等场景中应用广泛。从实际安装逻辑来看，这类法兰的核心作用是通过螺栓预紧力挤压两侧密封垫片，在法兰密封面形成足够的密封比压，阻断管内输送介质的泄漏路径，相比螺纹连接、卡箍连接，法兰连接的密封可靠性更高，可承受更高的管路压力与温度波动，同时便于后期管路拆解检修、设备更换。

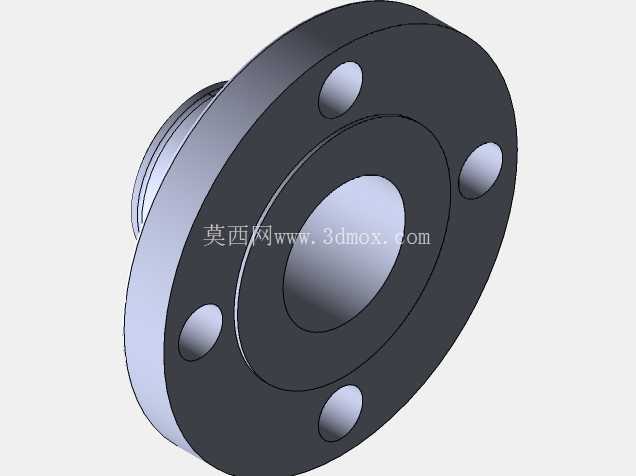

　　从结构设计维度拆解，该法兰采用带颈对焊结构，颈部的锥度过渡设计是核心受力优化点——管路焊接端与法兰盘之间通过平滑锥面衔接，可有效分散管路运行中产生的轴向应力、径向弯矩，避免法兰盘与焊缝位置出现应力集中，降低长期运行下焊缝开裂、法兰变形的风险。法兰盘本体上均匀分布4个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配对应压力等级的标准规范，安装时螺栓可从任意对应孔位穿入，降低现场安装对位难度，即使在管路排布紧凑、操作空间有限的工况下，也能顺利完成螺栓紧固作业。

　　密封面采用突面结构，密封面的平面度、表面粗糙度均满足密封垫片的压合要求，适配橡胶垫片、石棉橡胶板、聚四氟乙烯垫片等多种常用密封件，可根据输送介质的腐蚀性、工作温度灵活选配密封材质，无需改动法兰本体结构。从安装边界来看，该法兰的焊接端内径与2英寸标准钢管的外径匹配，现场安装时可直接将钢管插入法兰颈部的焊接端，通过角焊缝完成对接，焊接时需注意控制焊接电流，避免过热导致法兰密封面变形，影响后续密封效果。法兰盘的外径、厚度尺寸经过受力校核，在150磅级的额定工作压力下，螺栓预紧后法兰盘的挠曲变形量控制在密封允许范围内，不会因法兰变形导致密封垫片压合不均出现泄漏。

　　在实际工程选型中，这类2英寸法兰常配套应用于水泵进出口连接、换热设备管路对接、车间压缩空气支管分流等位置，相比大口径高压法兰，其结构紧凑、重量轻，安装时无需大型吊装设备，人工即可完成对位安装，大幅降低现场施工的人力与设备成本。建模过程中，需重点保证螺栓孔的位置度公差，若孔位偏差超过允许范围，现场安装时会出现螺栓无法穿入的问题，直接导致配件报废；同时颈部过渡位置的圆角处理也需符合规范，避免尖角造成的应力集中，影响法兰的整体承压能力。密封面的加工余量需在建模时提前预留，方便后续机加工环节达到要求的表面精度，保证密封可靠性。
