氢能公交龙门加氢站成套装备结构

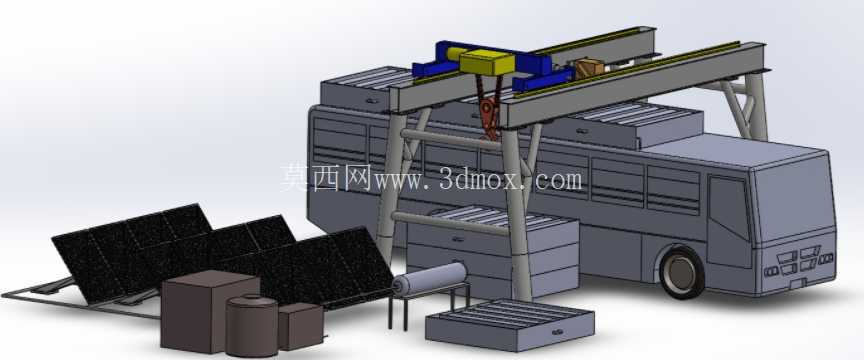

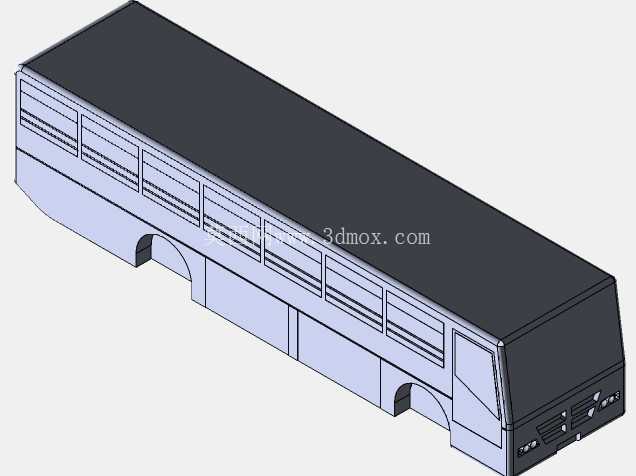

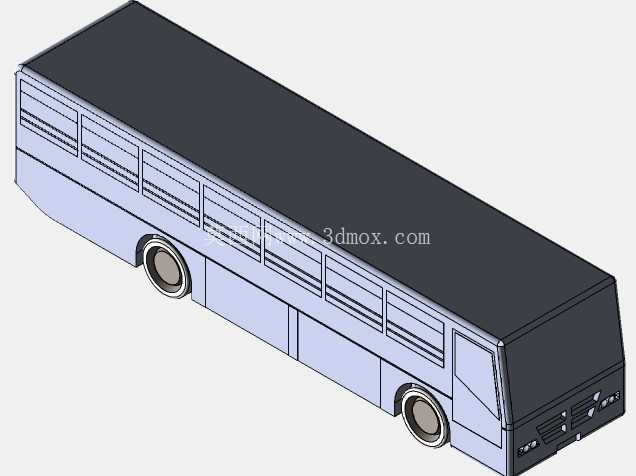

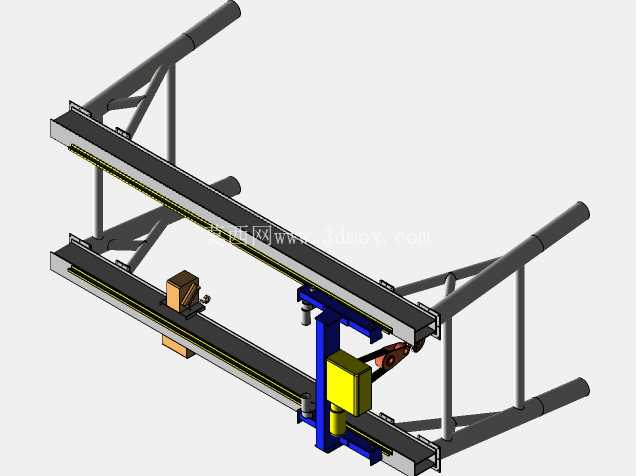

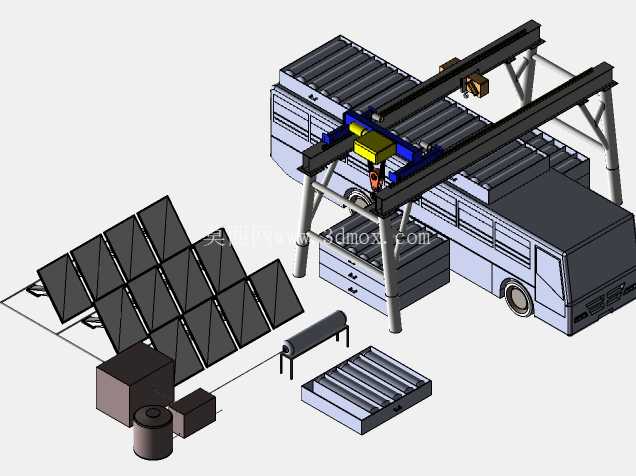

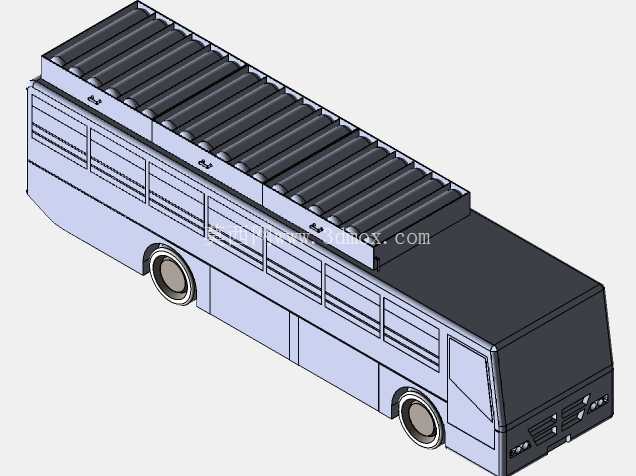

　　这套三维结构方案面向城市氢能公交补能场景设计，核心解决公交场站固定式加氢站建设周期长、占地冗余、适配性差的实际痛点，整体围绕公交车辆停靠、氢气制备、加注作业全流程做空间排布优化，可直接用于城郊公交首末站的氢能补能点位快速搭建参考。从实际作业逻辑出发，龙门架主体横跨公交停靠泊位上方，架体采用双立柱支撑的箱型梁结构，立柱底部与场站硬化地面做预埋螺栓连接，横向主梁预留电动葫芦行走轨道，可适配不同长度氢能公交的车顶加氢口对位需求，架体净空高度匹配常规12米级城市公交的整车高度，预留0.8米的作业安全间隙，避免车辆停靠剐蹭风险。

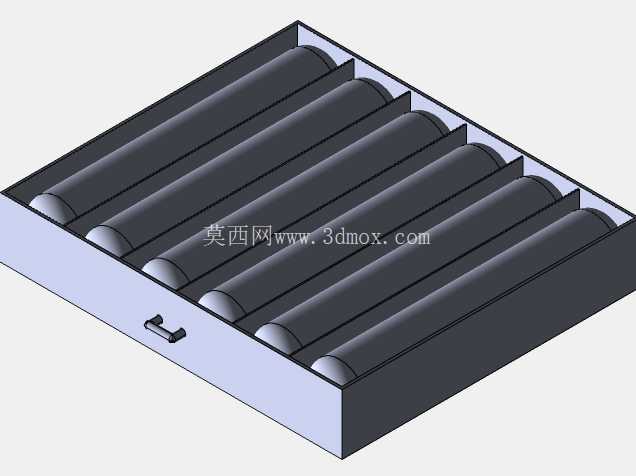

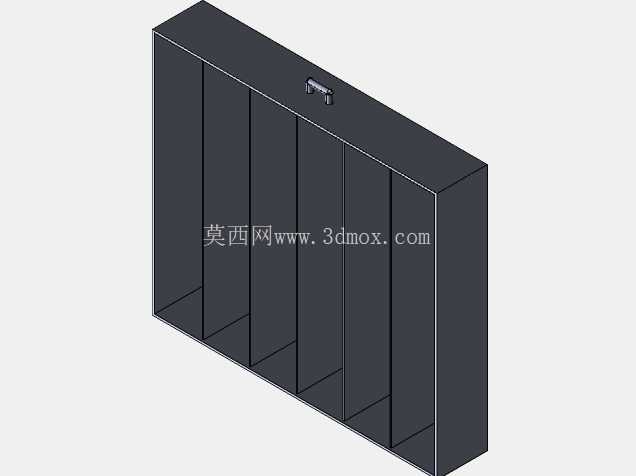

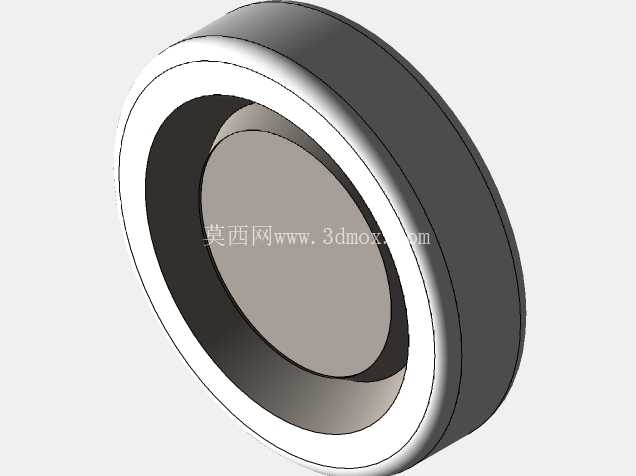

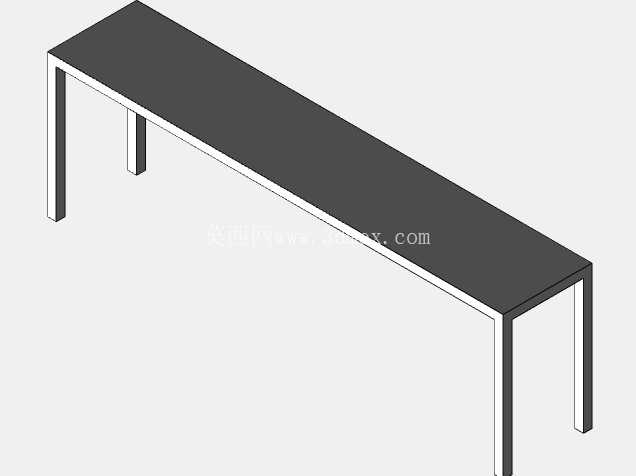

　　架体搭载的敏捷200升气缸作为加氢枪升降驱动部件，可带动加注终端沿垂直方向做0-1.2米的行程调节，对位精度控制在5毫米以内，无需司机反复调整车辆停靠位置，单辆车加注对位时间可压缩至15秒内，适配公交场站高峰时段快速补能的作业节奏。装配托盘区域设置6个标准化圆柱体储氢单元安装位，每个安装位预留快装接口与固定抱箍安装点，托盘底部做防滑减震处理，可承受场站日常作业的振动载荷，同时预留管路排布空间，避免储氢单元管路与周边设备产生干涉。

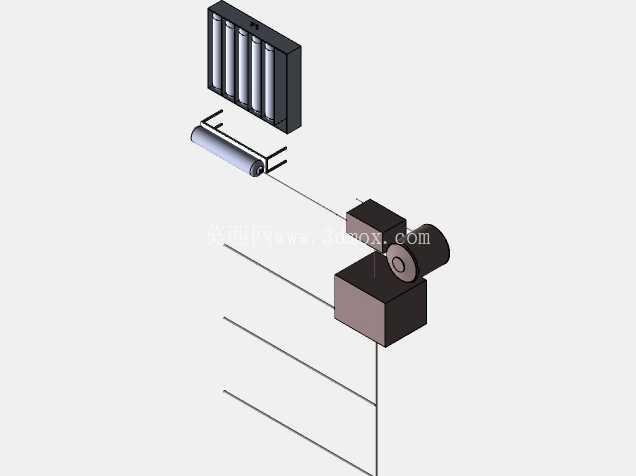

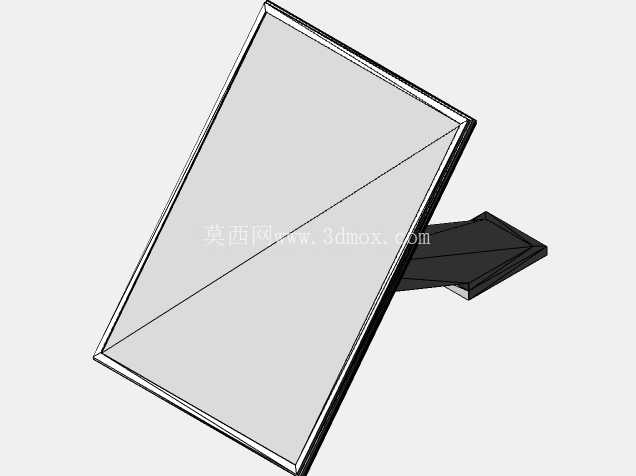

　　龙门架旁侧设置的圆柱体框架为供电模块安装载体，框架采用模块化拼装结构，分层布置整流、逆变、配电组件，框架侧面预留检修门开合空间，检修操作时无需挪动周边储氢、加注设备，日常维护作业半径控制在1.2米以内，符合场站运维的人机工程要求。配套的电厂模型单元整合了PEM电解制氢模块，可直接利用场站配套的光伏供电系统完成绿电到氢气的转化，光伏板组件布置在场站闲置空地，采用倾角可调的支架结构，适配不同纬度地区的光照角度，最大化太阳能利用效率，制氢产出的氢气经纯化后直接送入储氢单元，省去长距离输氢管路的建设成本。

　　整套装备的空间排布充分考虑场站作业动线，车辆停靠区域与制氢、储氢区域做物理分隔，预留1.5米宽的运维通道，满足消防与日常巡检的通行要求，所有外露管路均沿架体与设备侧边做隐蔽排布，避免人员通行剐蹭，同时预留传感器安装点位，可实时监测储氢压力、管路泄漏、设备运行温度等参数，适配场站的安全管理需求。设计过程中针对公交场站的重载作业场景，对龙门架主梁做了挠度校核，在额定起吊载荷下主梁最大挠度控制在跨度的1/1000以内，满足长期重载作业的结构强度要求，所有连接节点均采用标准件连接，可实现现场快速拼装，无需大型吊装设备长时间占道作业，降低场站改造对日常公交运营的影响。
