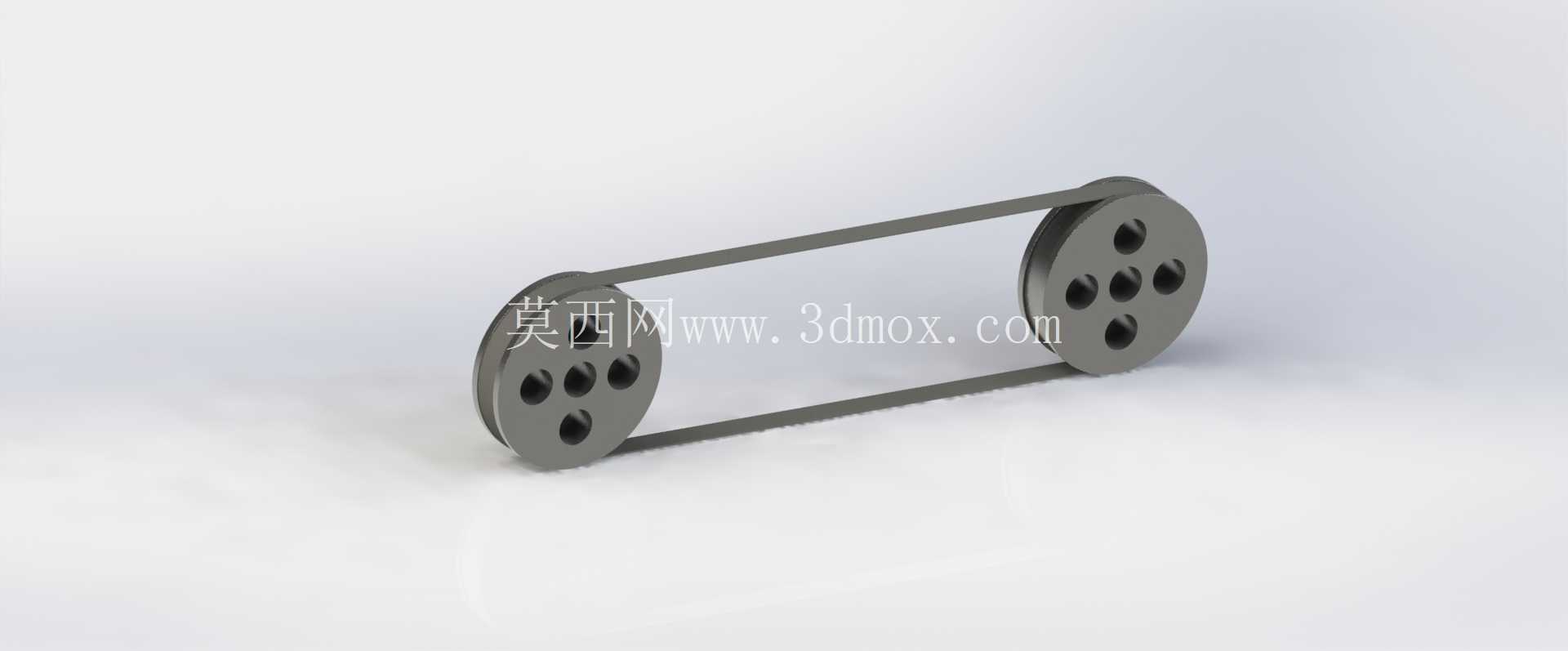

简易橡胶平带双槽滑轮传动结构

　　在轻工输送、小型实验装置、桌面级传动演示机构里，这类平带滑轮传动结构是出镜率极高的动力传递单元，不像同步带需要严格的齿形啮合公差，也不像V带需要匹配对应的带轮槽型楔角，平带传动的安装容错空间更大，调试门槛更低，很适合小载荷、低转速的动力传递场景。这套结构采用双轮平行布置方案，两个带轮的安装基准面共面，能避免皮带运行过程中出现跑偏、侧边异常磨损的问题，轮体上开设的五个均匀分布的通孔，一方面是为了降低轮体自身的转动惯量，让启停阶段的动力损耗更小，另一方面也能在连续运转时带动周边空气流动，带走皮带与轮面摩擦产生的少量热量，延缓橡胶材料的老化速度。

　　皮带选用普通橡胶材质，表面平整无额外齿形或凸起，靠接触面的静摩擦力传递扭矩，这种材质的平带具备一定的拉伸弹性，能在两轴中心距存在微小安装误差时，自动补偿张紧量的偏差，不需要额外加装复杂的张紧轮结构，简化了整体安装流程。从设计逻辑上看，这套结构优先考虑了易加工性与装配便捷性，带轮的轮缘没有做复杂的挡边结构，而是通过控制两轴的平行度公差来保证皮带运行轨迹稳定，轮体的中心孔可以根据实际安装的轴径做适配调整，既可以搭配光轴用顶丝固定，也可以加工键槽配合平键传递更大扭矩。

　　在安装边界上，两个带轮的中心距需要根据所选皮带的公称长度做匹配，预留5%到8%的张紧调节余量，避免张紧力过大导致皮带过早疲劳断裂，或是张紧力不足出现打滑丢转的问题；轮体的径向跳动公差需要控制在0.1mm以内，防止高速运转时出现皮带抖动、传动噪音过大的情况。实际应用中，这类结构常被用在小型物料输送机的动力传递端、教学演示用的传动实验台、桌面级小型设备的动力输出单元，不需要复杂的润滑维护，只需要定期检查皮带的张紧度与表面磨损情况，出现裂纹或过度拉伸时直接更换同规格平带即可，维护成本极低。

　　不同于重载传动用的多楔带或同步带结构，这套平带传动的载荷上限不高，更适合传递扭矩在5N·m以内的轻载场景，运转过程中没有啮合冲击，传动平稳噪音小，也能在一定程度上吸收动力端的振动，保护后端连接的精密构件不受冲击载荷影响。建模过程中，轮体的孔位采用圆周阵列方式生成，保证五个通孔的位置度一致，避免轮体出现动不平衡的问题；皮带模型采用闭环扫掠方式生成，贴合两个带轮的外圆柱面，还原实际装配后的皮带张紧形态，能直观展示传动过程中的皮带包角状态，方便设计人员提前验证两轴中心距设计是否合理，皮带与周边结构是否存在运动干涉。
