方形带安装支架工业反射照明灯具结构

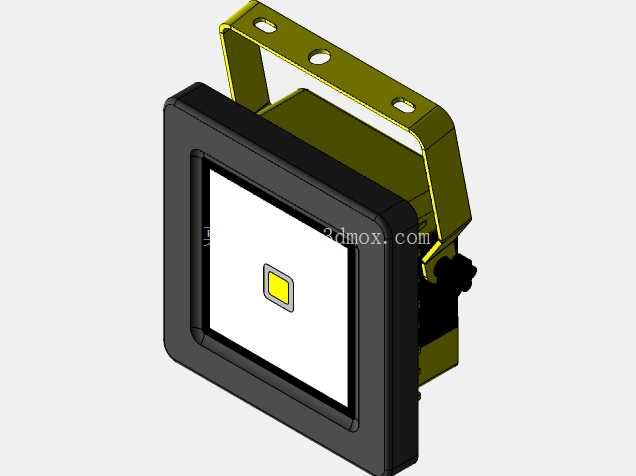

　　这款反射照明组件的设计，最初是针对工业现场局部补光、设备工位定向照明的需求展开的，在做结构方案的时候，首先要考虑的就是现场安装的适配性——很多工业设备的安装面并非统一平面，有设备机架立面、有生产线旁的支架横梁、还有户外小型设备的顶部安装位，所以配套的安装支架做了三孔位的弯折钣金结构，三个安装孔沿支架长度方向均匀排布，孔位间距适配常规的M6安装螺栓，不管是平面贴装还是侧装悬挑，都能找到合适的固定点位，避免现场二次打孔改孔的麻烦。

　　从功能逻辑上看，这款反射镜组件的核心作用是把内置发光源的光线通过反射面做定向匀化输出，区别于普通散射型照明，它的出光面做了方形内嵌式的边框设计，黑色的方形外框一方面是作为反射腔体的结构支撑，把反射层、发光基板牢牢固定在腔体内，另一方面黑色哑光的边框材质可以吸收边缘溢出的杂散光，避免光线在设备金属表面形成多余的反光干扰操作人员视线，比如在机床操作工位、电子元件检测工位，杂散光很容易造成视觉疲劳甚至检测误判，这种边框收光的设计刚好能解决这个问题。

　　做结构建模的时候，特意把安装支架和灯体主体的连接部位做了可转动的铰接结构，也就是灯体侧面那个黑色的旋钮锁紧件，现场安装完成后，不需要拆卸固定螺栓，只需要松开锁紧旋钮，就能在垂直方向上调整灯体的照射角度，调整范围覆盖0到120度，不管是向下照射工作台面，还是斜向照射设备的传动部位，都能通过角度调整把光线精准投到需要照明的区域，调整到位后拧紧旋钮就能靠摩擦力锁死角度，不会因为设备运行的振动出现角度偏移。

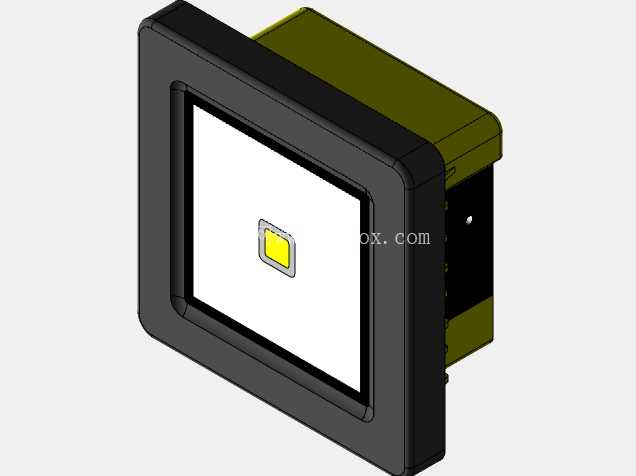

　　外形尺寸上，灯体主体做了方正的薄型化设计，整体厚度控制在60mm以内，出光面的有效发光区域是正方形，外框边长控制在180mm左右，不会因为体积过大占用过多设备安装空间，对于安装空间局促的小型自动化设备、户外便携检测设备来说，这个尺寸刚好能嵌入设备预留的安装槽，也可以直接外挂在设备外侧不会和周边的管线、运动部件产生干涉。安装支架的弯折高度做了45mm的预留空间，这个间隙刚好能容纳接线端子、防水胶圈这些走线部件，电线可以从支架和灯体之间的空隙引出，顺着安装支架的背面排布到设备的走线槽里，不会出现电线外露被剐蹭破损的问题。

　　在结构细节处理上，灯体的外壳和支架都做了圆角过渡处理，没有尖锐的直角棱边，一方面是避免安装维护的时候划伤操作人员，另一方面钣金支架的弯折圆角也能提升结构强度，避免长期承重出现支架变形的问题。反射腔体的内部做了阶梯式的限位结构，反射镜片、发光板、密封胶条都可以沿着限位槽依次装配，不需要额外做定位治具，装配的时候工人只需要把各个零件对准卡槽放进去，就能保证各部件的同轴度，出光面不会出现偏移、漏光的问题。

　　从实际应用场景来看，这款结构除了用在工业设备的固定工位照明，还可以适配低压供电的户外临时照明场景，30V的供电电压属于安全电压范畴，在潮湿的作业环境、设备内部检修场景下使用，不会出现触电风险，反射镜的聚光作用可以让光线在3米的照射距离内仍然保持足够的照度，不需要额外加装透镜就能满足局部照明的亮度要求。建模过程中特意把各个零件的装配间隙做了合理预留，金属支架和塑料外框之间预留了0.2mm的装配公差，既不会因为间隙过大出现装配松动，也不会因为公差过小导致装配的时候出现卡滞，适合批量生产的时候快速组装，降低装配环节的人工成本。

　　另外考虑到工业现场可能存在的粉尘、少量溅水的情况，灯体外框和后盖的结合面预留了密封胶条的安装槽，装配的时候放入对应尺寸的硅胶密封条，就能达到基础的防护等级，不需要额外做复杂的密封结构，就能适应多数普通工业车间的使用环境，不需要频繁做清洁维护，外框的平整表面也方便日常擦拭积灰，不会有藏污纳垢的死角。
