2mm镀金香蕉插头接插件结构设计

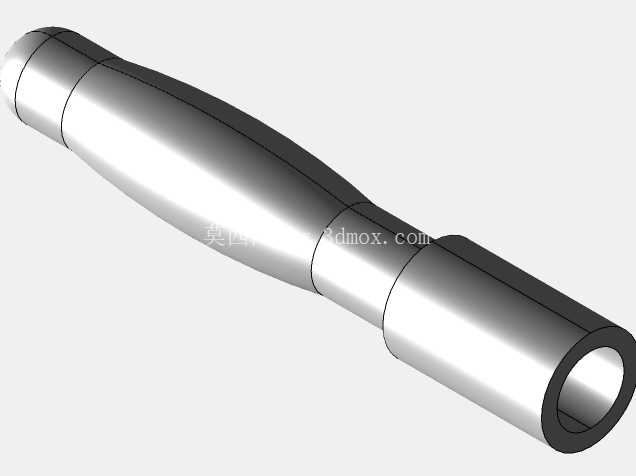

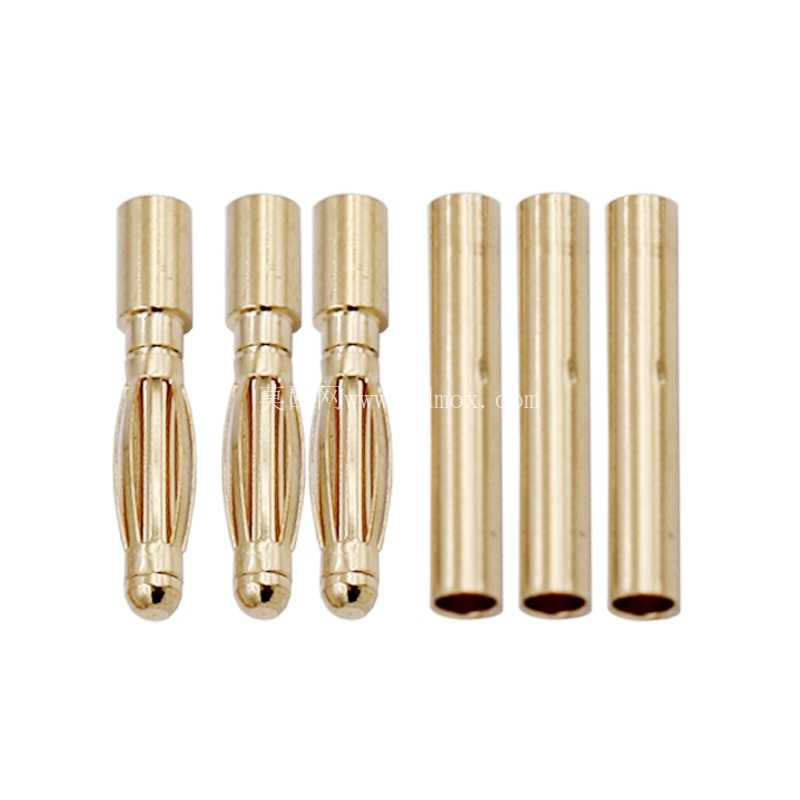

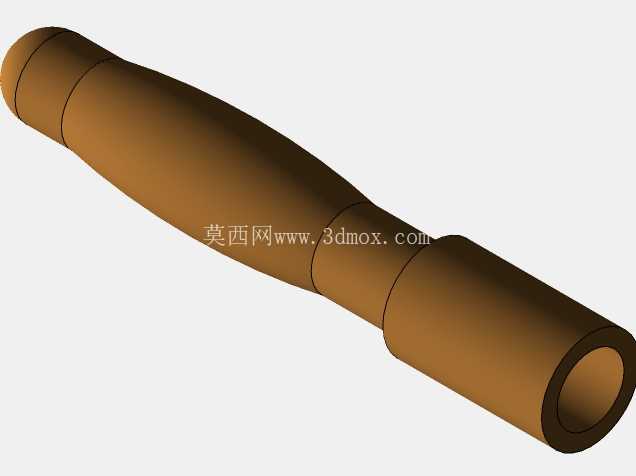

　　在小功率电路测试、航模动力回路、小型电子设备内部接线场景中，这类2mm规格的香蕉插头是非常常见的快接导电部件，很多做测试治具、小型动力设备接线的结构工程师，在选型接插件时都会优先考虑这类成熟结构。从实际使用场景来看，这类插头主要承担低电压、中等电流的回路导通作用，公头端的灯笼式弹片结构是整个设计的核心，区别于实心插针的硬接触，多瓣弹片在插入母座套筒时会产生均匀的径向抱紧力，既可以降低插拔时的阻力，又能保证接触界面的有效导电面积，避免长期使用后出现接触电阻过大、接头发热的问题。

　　设计这类接插件时，首先要考虑的是插拔力的平衡，很多新手工程师做类似结构时容易走极端，要么弹片做的太硬，插拔需要很大力气，现场接线操作十分不便，要么弹片做的过薄，插拔几次就出现塑性变形，接触可靠性大幅下降。这套结构里公头的弹瓣做了均匀的开槽处理，根部和头部都做了圆弧过渡，插入时可以顺着母座的内孔自然收拢，不会出现卡滞、刮蹭内孔壁的情况，头部的球形导向端也能让盲插操作更顺畅，在设备内部布线空间狭小、视线受阻的场景下，这个细节能大幅降低装配难度。

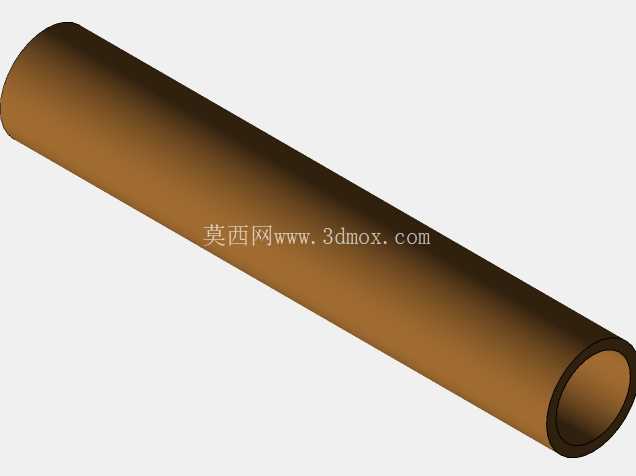

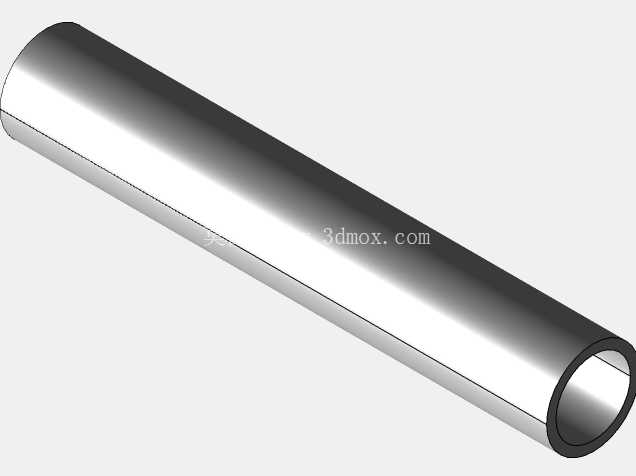

　　尺寸边界上，公头插合段的有效接触长度控制在适配母座套筒的深度范围内，尾部的压接段做了直筒结构，方便和不同线径的多股铜芯线做压接或者焊接连接，压接段的内壁可以做浅滚花处理，压接后导线不容易被拉脱，尾部的台阶结构也能和绝缘护套做配合，避免接线处裸露造成短路风险。母座端采用等径黄铜套筒结构，内壁粗糙度要求控制在合理范围，既不能太光滑导致接触压力不足，也不能太粗糙加快弹片的磨损，套筒的外径和公头尾部的外径保持一致，适配同规格的绝缘保护套，整套接插件的金属部分都采用黄铜基材做镀金处理，一方面可以降低接触电阻，提升导电性能，另一方面也能避免铜材长期暴露在空气中氧化，延长接插件的使用寿命，在一些需要频繁插拔的测试场景下，镀金层的耐磨特性也能保证数百次插拔后依然有稳定的接触性能。

　　从安装适配的角度来说，这类2mm香蕉插头可以适配面板开孔安装，也可以直接在线端做对接，母座尾部同样可以做导线压接，或者焊接在PCB板上作为测试点使用，在实验室测试电源、信号回路时，这类插头可以快速完成接线切换，不需要反复拧螺丝固定导线，大幅提升测试效率。做结构设计时还要考虑公母插合后的防松性能，这套结构依靠弹片的径向张力实现自锁，正常的拉扯、设备振动情况下不会出现松脱，不需要额外的卡扣结构，整体结构十分简洁，加工难度也比较低，黄铜件可以通过自动车床一次加工成型，弹片的开槽可以通过精密铣切加工完成，批量生产时的一致性很容易保证。

　　很多工程师在选型这类接插件时容易忽略弹片的瓣数设计，这套结构采用六瓣弹片的设计，相比四瓣结构，接触点更多，每个弹片的形变量更小，长期使用后的抗疲劳性能更好，不会因为频繁插拔导致弹片断裂、弹性失效。另外插合后的同心度也是设计时需要重点关注的点，公头的导向段、弹片段、尾部压接段要保证同轴度，插入母座时不会出现偏斜，避免单侧弹片受力过大出现变形，母座套筒的内孔和外圆也要保证同轴，焊接在PCB上时不会出现歪斜，影响和公头的正常插合。在实际的电路应用中，这类插头可以承载数安培到十数安培的电流，具体载流能力和接触面积、镀层厚度、使用环境温度都有关系，设计时可以根据实际的回路电流需求调整弹片的厚度、接触长度，不需要重新开整套模具，只需要调整对应的加工参数即可，适配性非常灵活。
