100Wp倾斜式光伏板安装支架结构设计

　　这套结构针对户用离网光伏、小型分布式并网场景下的100Wp晶硅光伏组件安装需求设计，适配单块或双块同规格组件的固定安装场景，常见于牧区户用供电、户外监测设备供电、庭院小型光伏电站、离网型路灯配套供电等实际工况，核心作用是为光伏组件提供可靠的结构支撑，保证组件长期处于预设的倾斜角度，最大化接收太阳辐照量，同时抵御户外环境下的风载、雪载、轻微震动等外力影响，避免组件出现移位、变形、隐裂等问题。

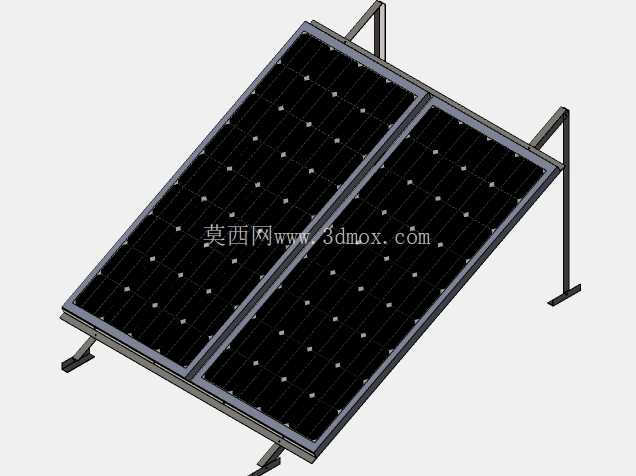

　　从功能特性来看，整套结构分为组件固定框架与支撑支架两部分，组件固定框架采用边框压合式设计，无需在光伏组件边框额外打孔，通过压块与螺栓的配合即可将组件牢牢固定在框架上，适配常规厚度的晶硅光伏组件边框，安装时可根据组件实际边框尺寸微调压块位置，兼容同功率段不同厂商的组件尺寸偏差。支撑支架采用前后腿差异化高度设计，形成固定倾斜角度，该角度参考国内大部分中纬度地区的最佳辐照倾角设定，无需用户现场计算裁切支架型材，直接组装即可获得符合发电效率要求的安装倾角。支架底部设置两个落地支撑脚，支撑脚带有扩展安装孔，可直接通过膨胀螺栓固定在混凝土基础、彩钢瓦屋面、硬质地面上，也可配合配重块实现无穿孔的屋面安装，避免破坏屋面防水层。

　　设计过程中优先考虑了户外长期使用的结构可靠性，所有受力杆件均采用等截面型材设计，在满足12级风载、10cm积雪载荷的强度要求下，尽可能减少型材截面尺寸，控制整体结构重量，方便单人搬运与现场组装。连接节点全部采用标准螺栓连接，无焊接部位，所有零部件均可在现场通过普通扳手完成组装，无需特殊焊接设备，适配户外无供电条件下的安装作业。框架与支架的连接位置设置了长条形调节孔，允许安装时对组件的水平角度进行±3°的微调，抵消基础施工带来的平面度误差，保证组件安装后整体平整，避免局部应力集中导致的组件边框变形。

　　安装边界方面，整套结构组装完成后，组件最高点距离安装基础的高度控制在常规成人伸手可及的范围，方便后期对组件表面进行清洁、维护，无需借助登高设备。支架前后腿的水平投影距离经过优化，在保证倾角的前提下尽可能减少占地面积，双组件并排安装时，整体横向宽度适配常规屋面的檩条间距，可直接将支撑脚固定在屋面檩条上，无需额外加装过渡横梁。组件下边缘距离基础面预留了足够的通风间隙，保证组件背面的空气流通，降低组件工作温度，提升发电效率，同时避免雨季时积水浸泡组件下边框，减少边框腐蚀与密封胶老化的风险。结构所有外露的金属部件均做了防腐处理，适配沿海高盐雾、内陆高湿、西北多沙尘等不同户外环境的使用要求，连接螺栓全部采用防松设计，避免长期风振导致的螺栓松动脱落，整套结构无突出的尖锐边角，安装过程中不会划伤组件表面或安装人员，细节处理完全符合户外光伏安装的安全规范。
