手持角向研磨机三维结构设计作品

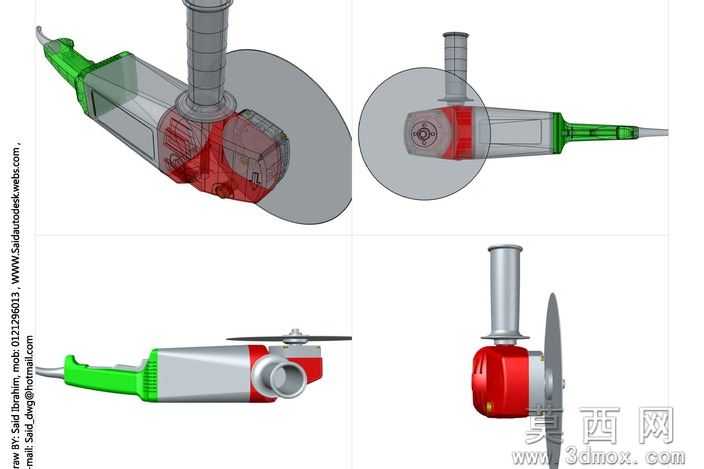

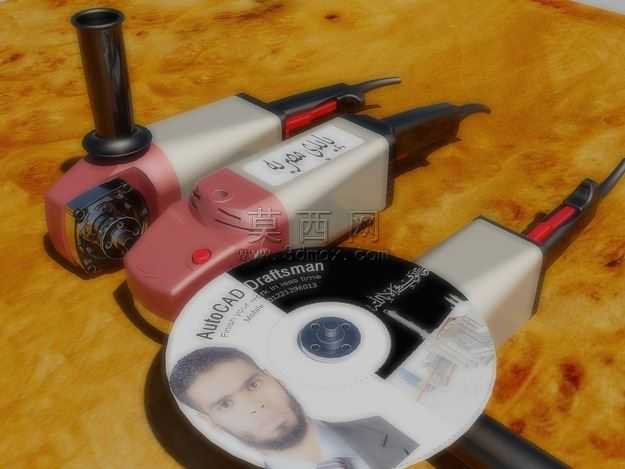

本作品为手持角向研磨机的三维建模设计，建模过程中严格遵循手持电动工具的人体工学设计逻辑，先通过基准平面搭建整体装配骨架，确定握持段、动力输出段、磨盘安装段的核心尺寸比例，保证整机重心落在握持区域范围内，适配长时间手持作业的使用需求。建模阶段对设备各部件进行独立参数化构建：机身外壳采用曲面建模方式，还原握持区域的弧形贴合轮廓，对壳体表面的防滑纹理、开关按键的凸起结构、辅助手柄的连接螺纹位都做了精细化的特征还原，保证外壳装配间隙的仿真精度；动力输出段还原了输出轴、锁紧法兰、防护罩安装位的结构细节，防护罩的可调角度限位结构、磨片压紧螺母的螺纹特征都按照实物尺寸进行建模，可直观展示磨片的安装锁紧逻辑；尾部电源线出线位做了防弯折护套的结构建模，还原护套的锥形渐变形态与表面的加强筋结构，还原真实产品的防断裂设计细节。材质渲染阶段针对不同部件匹配对应材质属性：机身握持段的工程塑料材质设置了合适的漫反射粗糙度，还原磨砂塑料的哑光质感；输出轴、法兰等金属部件赋予金属材质，调整金属反射强度与高光参数，区分机加工金属件与磨砂塑料件的视觉差异；磨片部分还原了磨料层的粗糙颗粒质感与中心固定片的金属光泽，辅助手柄的黑色橡胶材质设置了高粗糙度参数，还原橡胶防滑握把的触感表现；机身表面的标识区域通过纹理贴图实现，还原品牌标识与参数标注的细节效果。设计过程中充分考虑手持研磨机的实际使用场景，对整机的结构合理性进行校验，确保各部件不存在装配干涉，开关位置、辅助手柄安装位置都符合常规操作习惯，整体模型结构完整，可用于手持电动工具的结构展示、装配教学以及产品外观方案验证，能够直观呈现角向研磨机的内外结构组成与各部件的装配关系。
